适配1/4英寸EM规格的虎钳平行夹持软爪

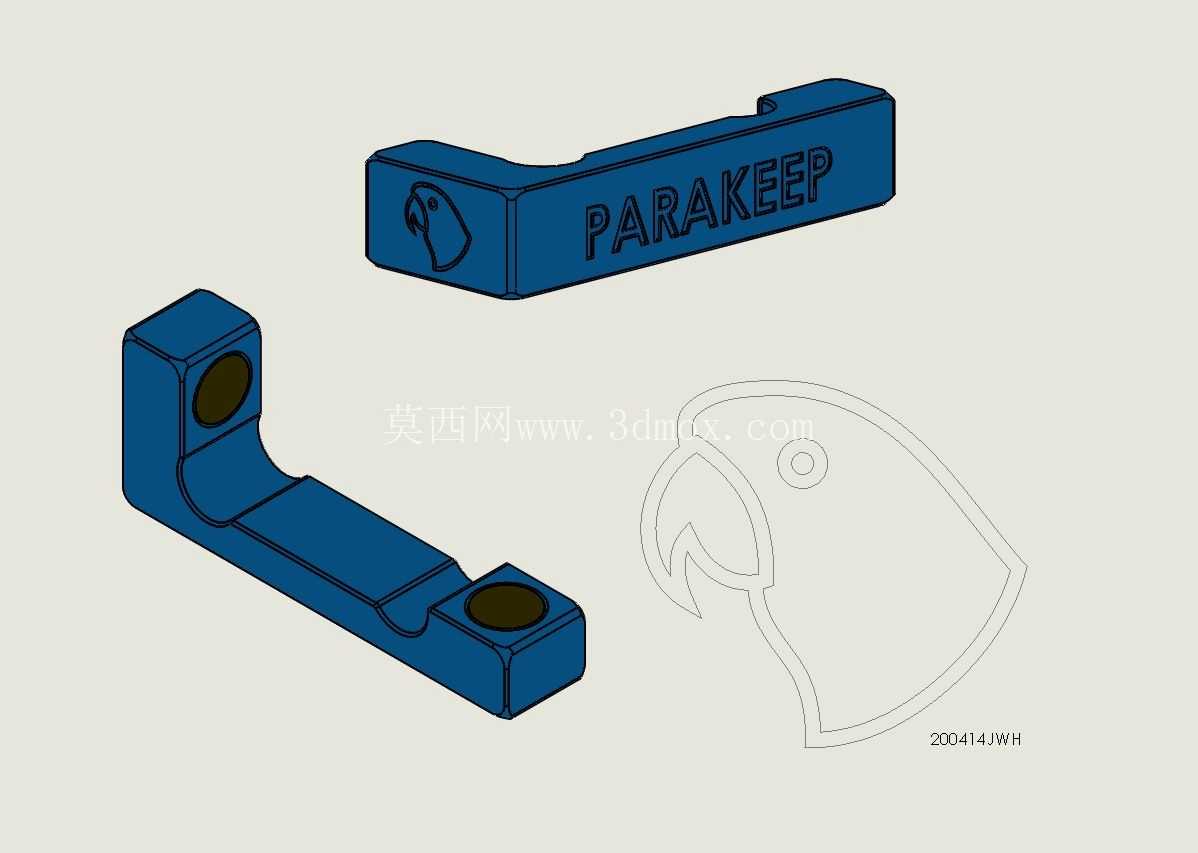

　　在常规机加工工位的台虎钳夹持作业中，经常会遇到薄壁件、已加工面工件、异形轮廓工件的夹持需求，普通淬硬虎钳钳口硬度高、夹持接触面固定，很容易夹伤工件已加工表面，或是因为接触面积不足导致夹持力分布不均，加工过程中出现工件移位、振颤的问题，这款平行夹持软爪正是针对这类工位痛点设计的替换式钳口配件。该软爪采用L型弯折结构设计，整体为铁质材质，相比市面上常见的铝制软爪，铁质基体的抗形变能力更强，在大夹持力锁紧状态下不会出现钳口塌陷、压溃的问题，同时软爪的夹持接触面可以根据待加工工件的外形做二次修配，比如铣削出对应工件轮廓的仿形槽、避让孔，实现异形工件的贴合夹持，大幅提升夹持稳定性。

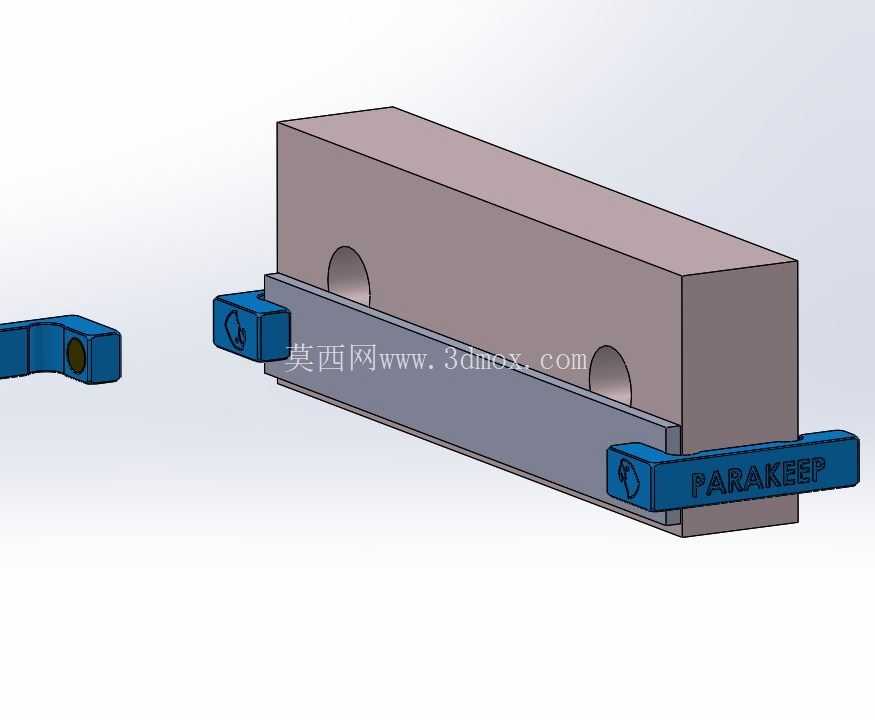

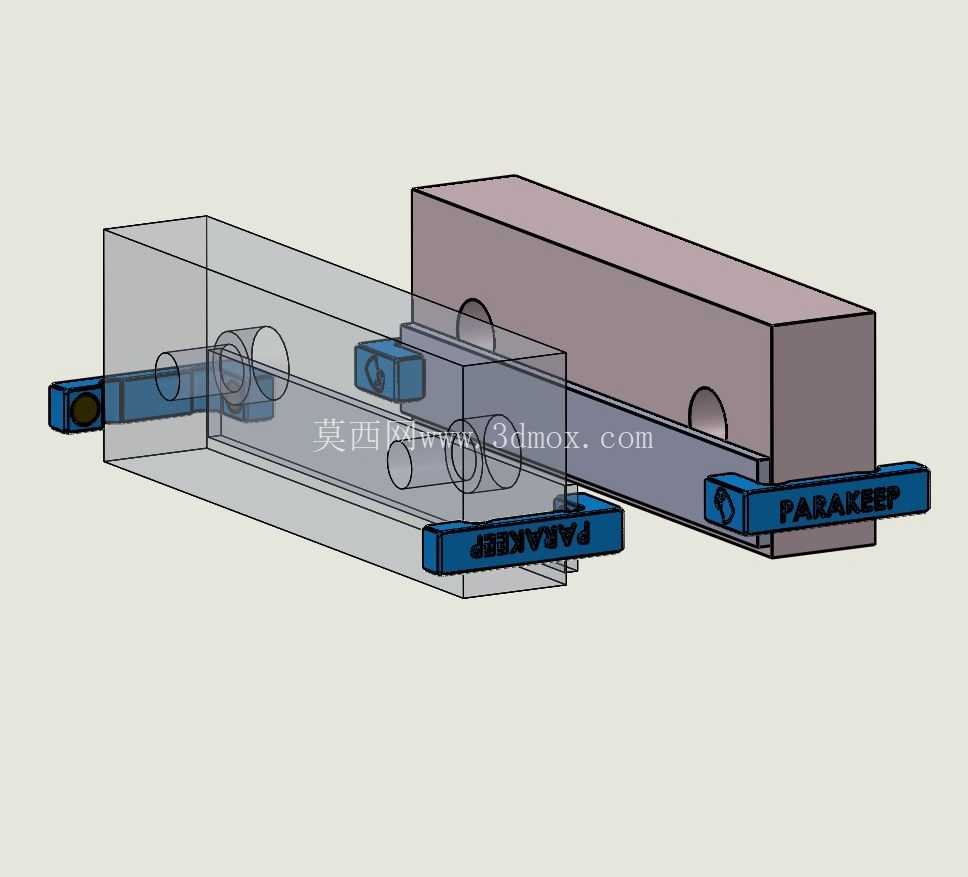

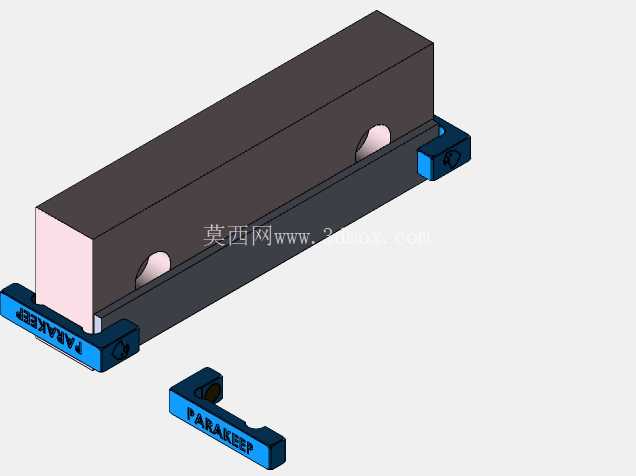

　　从安装适配性来看，这款软爪专门针对通用台虎钳的钳口安装尺寸做了匹配，两个沉头安装孔的孔位间距、孔径对应常规4寸、6寸台虎钳的钳口安装螺纹孔位，安装时不需要对原有虎钳做任何改装，只需要卸下原有的固定硬钳口，将软爪对齐安装孔位拧紧紧固螺丝即可完成换装，安装后两个软爪的夹持面平行度控制在0.02mm以内，保证合模夹持时接触面完全贴合，不会出现局部受力的情况。软爪的水平夹持段厚度经过优化，既保证了足够的结构强度，又不会过多占用虎钳的开合行程，安装后虎钳的最小夹持厚度、最大开合行程损失控制在5mm以内，不会影响原有虎钳的常规夹持范围。

　　在实际应用场景中，这类软爪既可以用于普通铣床、钻床工位的工件夹持，也可以适配小型加工中心的平口钳使用，针对薄壁铝件、塑料件、印刷电路板等易夹伤工件，软爪的铁质基体可以在夹持面粘贴铜皮、尼龙垫等防护层，相比硬钳口直接粘贴防护层的方式，软爪的平整贴合面能让防护层固定更牢靠，不会在反复开合过程中出现移位、脱落的问题。针对需要重复装夹的批量工件，还可以在软爪夹持面加工出定位台阶，装夹时只需要将工件靠紧台阶即可完成定位，不需要每次打表找正，能大幅缩短批量加工的装夹辅助时间。设计过程中特意在软爪的非夹持侧面做了标识刻印区域，除了品牌标识外，使用者可以自行刻印夹持工件的型号、装夹定位标记，避免多套软爪混用出现装夹错位的问题。

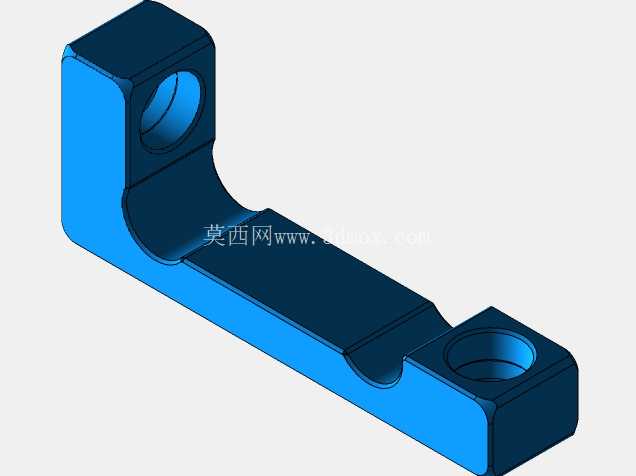

　　软爪的拐角位置做了R角过渡处理，避免应力集中导致长期受力后出现拐角断裂的问题，两个安装沉孔的深度经过精确计算，紧固螺丝拧入后螺丝头部完全沉入沉孔内，不会突出软爪表面，避免夹持工件时螺丝头部刮伤工件侧面。在夹持小尺寸工件时，软爪的L型竖直段可以起到侧向定位的作用，工件靠紧竖直段后即可保证夹持姿态垂直，不需要额外调整角度，针对需要侧面避让的加工场景，还可以在软爪的竖直段铣削出避让槽，给刀具、钻头留出足够的加工空间，避免加工过程中刀具碰到钳口。相比一体式的定制虎钳钳口，这种可替换式软爪的成本更低，使用者可以根据不同的加工需求准备多套不同修配形状的软爪，加工不同工件时快速换装，不需要反复修磨同一套钳口，能有效降低工装耗材成本。软爪的上下夹持面都做了平面磨加工，表面粗糙度控制在Ra1.6以内，修配仿形面时可以直接以底面为基准打表找正，不需要额外做基准校正，修配后的仿形面位置精度更容易保证。在夹持带有斜面、弧面的异形工件时，可以将两个软爪的夹持面对应修配成与工件轮廓匹配的形状，夹持时整个接触面完全贴合工件表面，夹持力均匀分布在整个接触面上，即使是壁厚仅1mm的薄壁件，也能在足够夹持力的锁紧状态下不出现夹伤、变形的问题。
