SAILRITE嵌入式LSZ手提箱缝纫配件结构

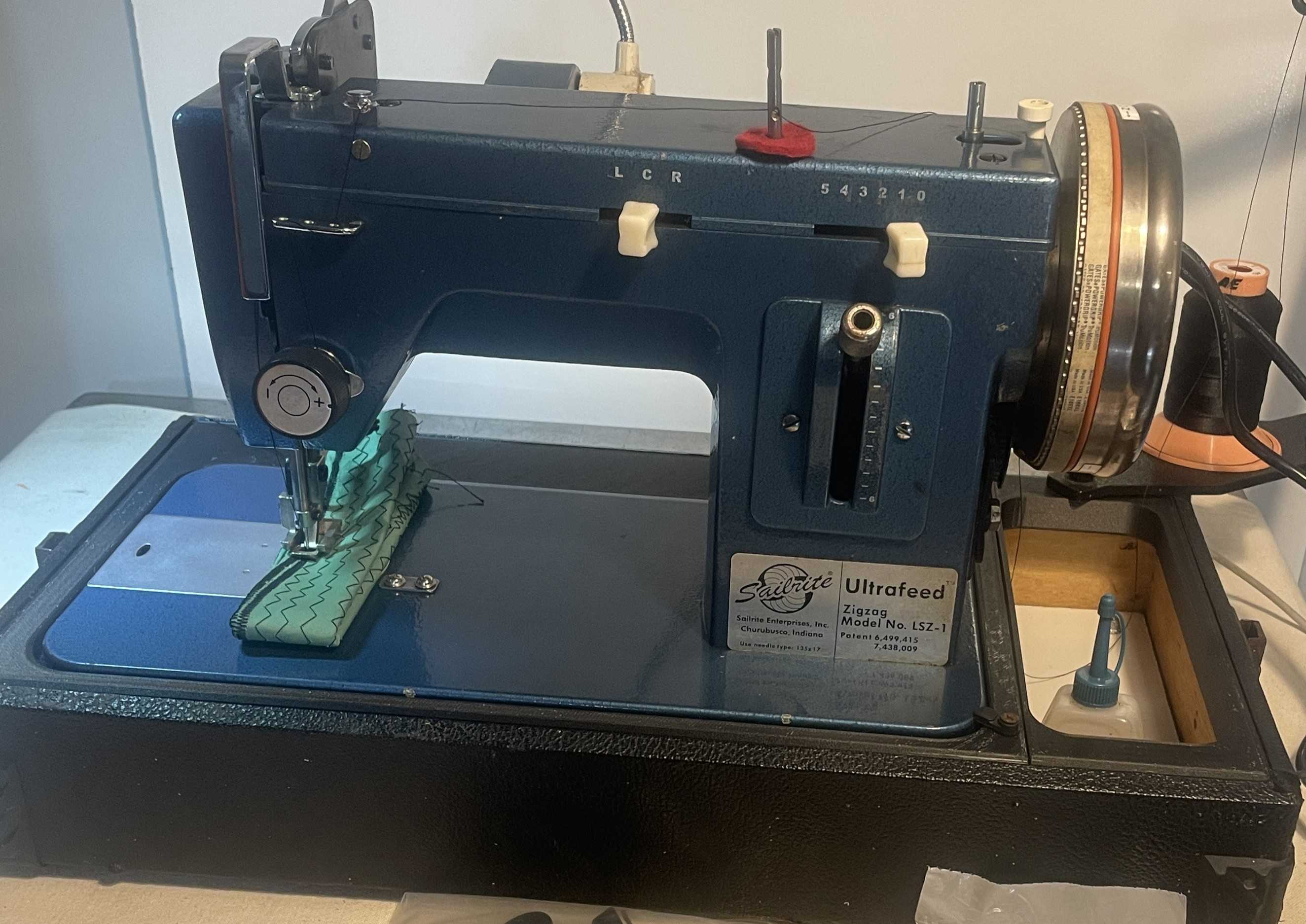

在轻工缝纫设备的配套改装场景里，低压脚、迷你同步压脚类便携式缝纫机的嵌入式安装适配一直是小批量设备改造、工位集成的常见需求，这类便携机型常被用于户外作业、小型加工点位的临时缝纫工位，包括Sailrite LS、Consew CP206RL、Thompson PW500、Rex RX-607、Barracuda Fit 500BW以及同系列带Z后缀的衍生型号，都存在箱式嵌入集成的安装需求，本次设计的嵌入式安装结构，正是针对第三代Ultrafeed机型的手提箱内嵌安装需求开发，解决便携机型外置摆放时的定位偏移、收纳防护不足的问题。

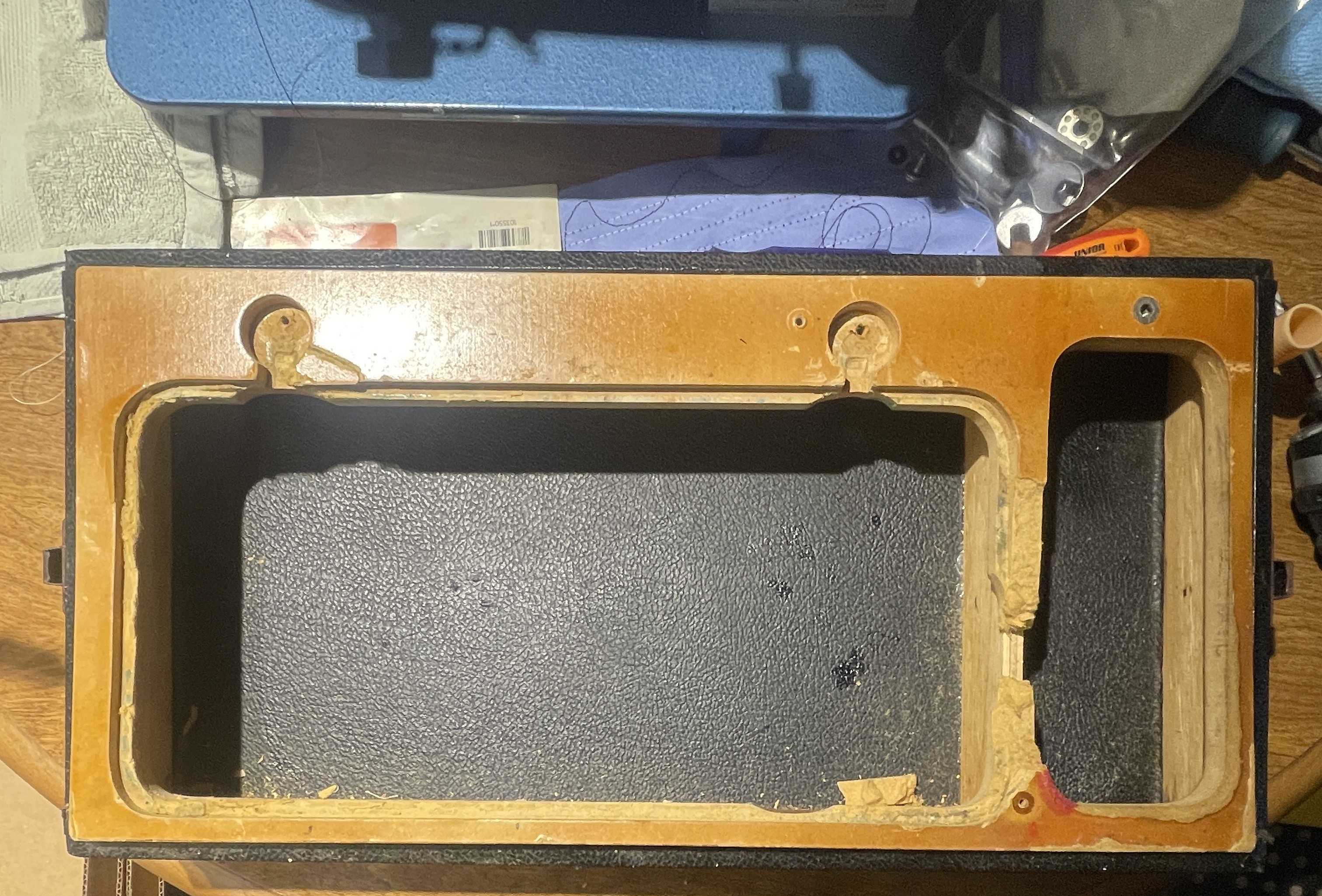

从实际使用场景来看，不少皮具加工、帆布缝制的户外作业场景，作业人员需要将缝纫机整体嵌入便携手提箱内部，形成可快速收纳转运的一体化作业单元，既可以在展开时作为稳定的机台基座，收纳时又能对机头、传动部件形成封闭防护，避免转运过程中的磕碰损伤。这款嵌入式结构作为手提箱与缝纫机之间的连接嵌件，首先要匹配对应机型的底部安装孔位，同时要兼顾手提箱内壁的安装边界，不能出现突出箱体内壁、干涉机头收纳行程的问题。

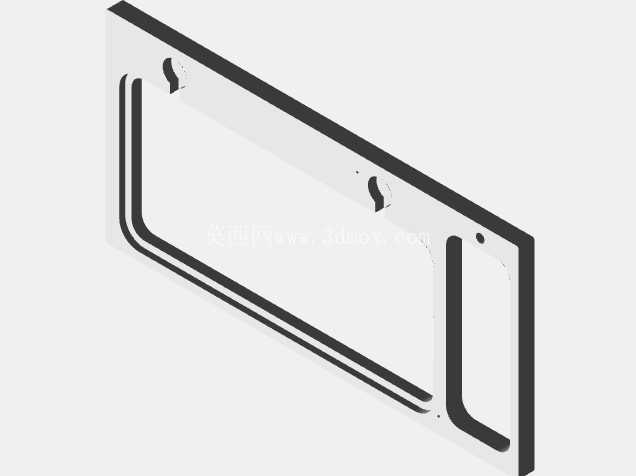

设计过程中优先考虑了安装基准的一致性，嵌件整体采用框型结构，边缘设置的折弯翻边既可以卡入手提箱的预切开槽内，实现嵌件与箱体的定位，又能为缝纫机提供平整的安装支撑面。嵌件上预留的安装位对应了缝纫机底部的固定孔，同时专门添加了用于电机支架、锁定片的安装点位，针对嵌入式六角驱动螺纹嵌件的安装需求，专门设计了带0.100英寸导向孔的锥形孔位，方便安装旋转式线架，拓展设备的使用功能。

需要注意的是，这类适配嵌件在实际加工前，必须对目标机型的实际安装尺寸、目标手提箱的内部净空尺寸进行实测核对，尤其是铰链底座的安装位置，不同批次的便携缝纫机可能存在铸造件的尺寸公差，若直接按照理论尺寸加工，可能出现安装错位、铰链开合干涉的问题。设计时特意隐藏了非功能性的装饰特征，减少不必要的加工工序，不管是采用板材折弯加工还是3D打印制作，都能快速成型，降低小批量制作的成本。

从安装边界来看，嵌件的外轮廓尺寸完全匹配对应手提箱的内嵌槽尺寸，安装后嵌件上表面与手提箱的箱口平面齐平，不会突出箱体表面影响箱盖的闭合；内轮廓尺寸则避开了缝纫机机头的下沉行程，当设备收纳进箱内时，机头的最低位置与嵌件表面保留足够的安全间隙，不会出现磕碰。嵌件上设置的两个卡扣位，用于和箱体上的固定卡扣配合，实现嵌件与箱体的快拆连接，不需要额外打胶或者大量螺丝固定，方便后期维护时快速拆卸嵌件，调整设备的安装位置。

在实际功能验证中，这款嵌件除了满足基础的安装固定需求，还能在缝纫作业时分散设备运行产生的振动，框型的结构相比整块平板的支撑结构，重量更轻，同时保留了足够的结构强度，即使在厚料缝纫时设备产生较大的振动，嵌件也不会出现形变，保证机台的安装稳定性。针对旋转线架的安装锥形孔，导向段的设计可以让螺纹嵌件快速对准安装位，避免安装时出现孔位偏斜导致的螺纹滑牙问题，线架安装后可以稳定固定在嵌件侧面，不会在缝纫过程中因为线的拉力出现晃动，影响送线的顺畅度。
