DeltaDP系列钻床替换式变速皮带轮组

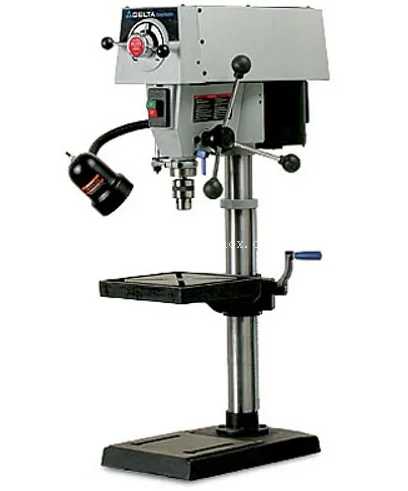

在台式钻床的日常运维与性能升级场景中，变速皮带轮是决定主轴转速调节范围、传动稳定性的核心部件，不少服役年限较长的Delta DP-250、DP-350型号钻床，原配的分体式变速皮带轮会因长期张紧受力、皮带摩擦磨损出现锥面打滑、轴孔配合间隙超差的问题，直接导致钻孔时转速失稳、扭矩输出不足，甚至出现皮带过早烧蚀的故障，而原厂配件采购周期长、适配成本高，这款替换式的两半结构变速皮带轮，正是针对这类台钻的维修替换需求开发的传动部件。

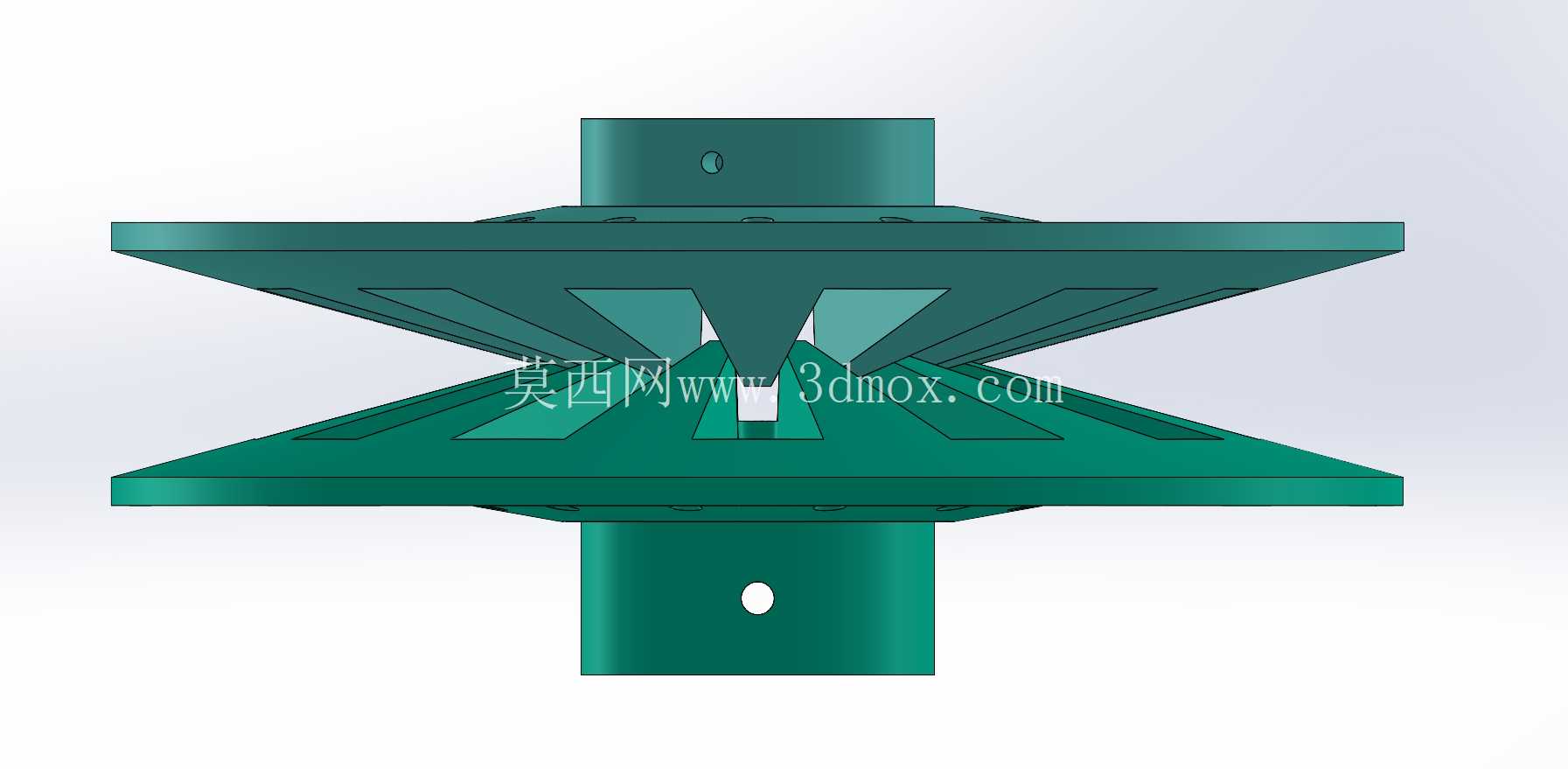

从结构设计逻辑来看，这款皮带轮采用对称分体的双锥面结构，两个半轮对合后形成多道V型皮带槽，通过调整两个半轮的轴向间距，就能改变皮带在锥面上的工作直径，配合电机端的对应皮带轮，实现多档位的转速切换，匹配钻床加工不同材质工件时的转速需求——比如钻削低碳钢工件时需要低转速大扭矩，钻削铝合金、工程塑料等软质材料时则需要高转速保证加工表面质量，这种锥面变速的结构无需额外的变速齿轮箱，依靠皮带与锥面的摩擦力传递扭矩，结构简单可靠，维护成本远低于齿轮变速结构，非常适合台式钻床这类小型机加工设备的传动布局。

在安装配合的尺寸设计上，这款皮带轮充分考虑了现场维修的实际工况：针对原配轴径20毫米的安装轴，设计的轴孔预留了0.1毫米的间隙余量，方便维修时无需额外打磨轴面就能顺利套装，避免过盈配合导致的装配困难；对于部分轴径磨损超差、或者需要额外防松的安装场景，半轮上预留了M6x1.0的螺纹孔加工余量，现场装配时可以根据实际轴径钻3毫米的滚销孔，或是直接攻丝安装紧定螺钉，实现皮带轮与转轴的周向固定，防止重载钻孔时皮带轮与轴出现相对转动，打平键、装紧定的两种固定方式可以根据现场条件灵活选择，不需要复杂的专用工装就能完成装配。

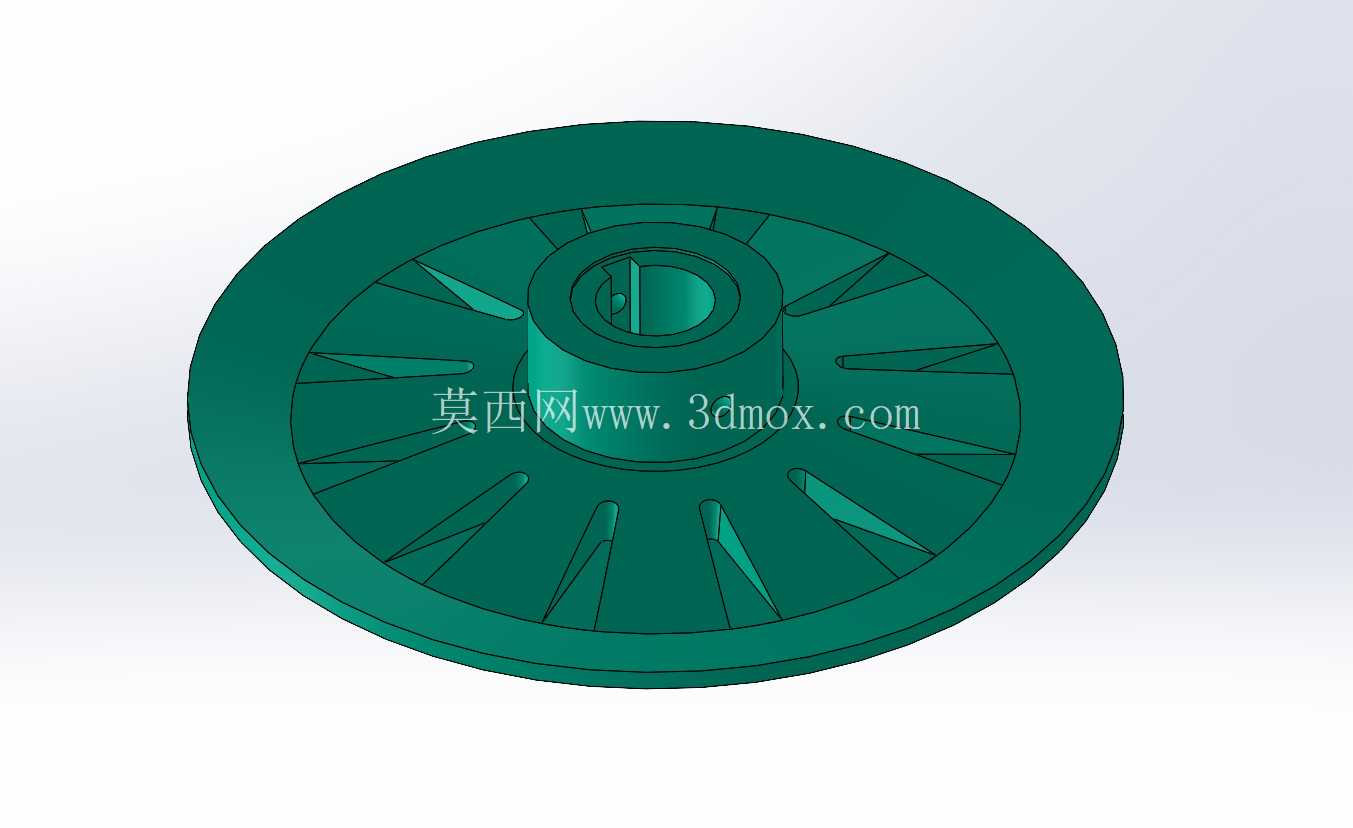

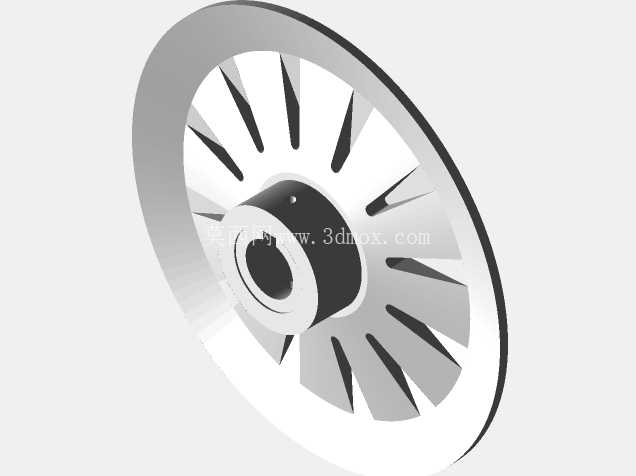

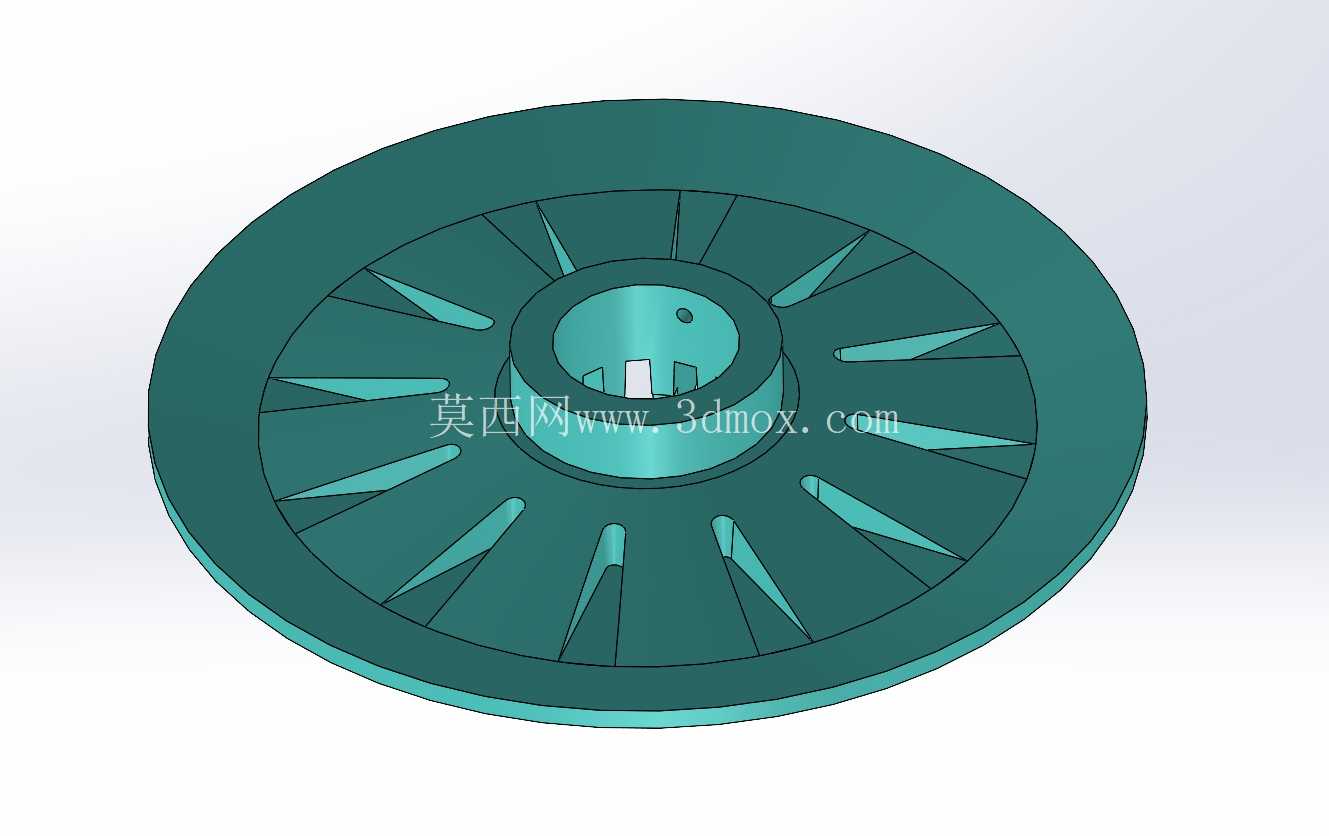

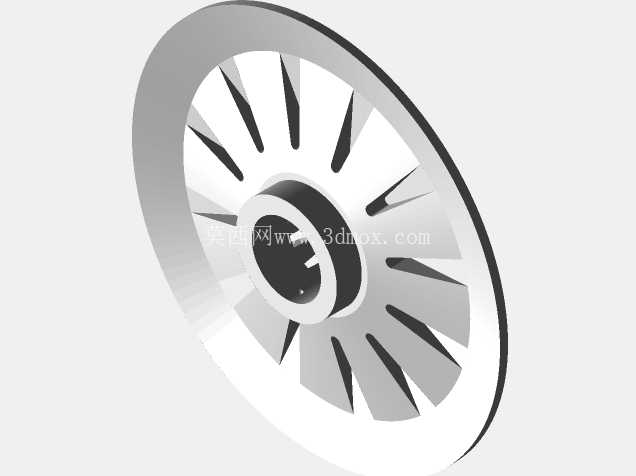

从外形与安装边界来看，两个半轮的锥面角度经过匹配计算，保证皮带在各个变速档位下都能与锥面完全贴合，避免局部接触导致的皮带偏磨；轮体的中心轮毂部分做了加长设计，增大与转轴的接触面积，提升传动时的同轴度，减少高速转动时的径向跳动，轮毂上预留的定位孔位与原机皮带轮的安装尺寸完全一致，替换时不需要调整电机安装板的位置、也不需要更换原有皮带，直接拆分原磨损的旧轮、对合安装新轮组就能完成更换，大幅缩短设备停机维修的时间。

在实际使用场景中，这款皮带轮组除了用于老旧钻床的故障维修替换，也适合作为DIY改装钻床的传动部件使用，两半对合的结构不需要从轴端整体套装，对于已经装配完成的钻床主轴，不需要拆解主轴轴承、主轴套筒等部件就能完成皮带轮的更换，相比整体式皮带轮的装配难度大幅降低；轮体的结构强度经过校核，能够传递台钻钻削时的最大扭矩，锥面的表面粗糙度控制在合理范围，既保证足够的摩擦力传递扭矩，又不会过度磨损皮带的接触表面，延长三角带的使用寿命。

不少小型机加工车间、五金维修作坊的台式钻床使用频率高，皮带轮属于易损耗的传动部件，这款替换轮组的设计完全贴合现场维修的实际需求，没有冗余的结构设计，所有尺寸边界都匹配原机的安装空间，装配后不会出现与钻床护罩、机身立板干涉的问题，多道皮带槽的位置与原机完全对应，变速档位的转速差与原厂设计保持一致，不会出现替换后转速档位错乱、高低速区间不符合加工需求的问题，兼顾了替换便利性与传动可靠性。
