石油化工生产厂区装置整体布局结构

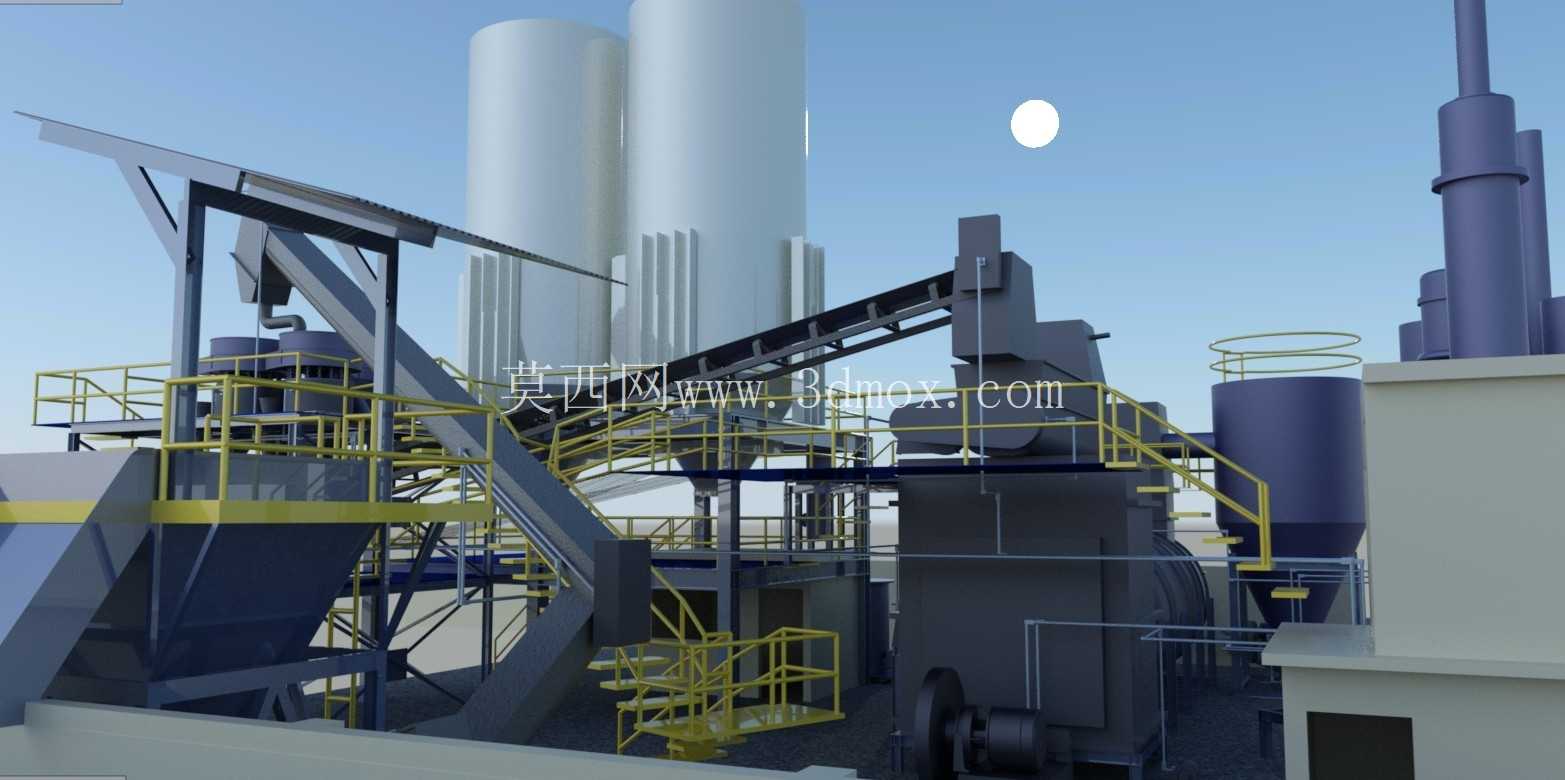

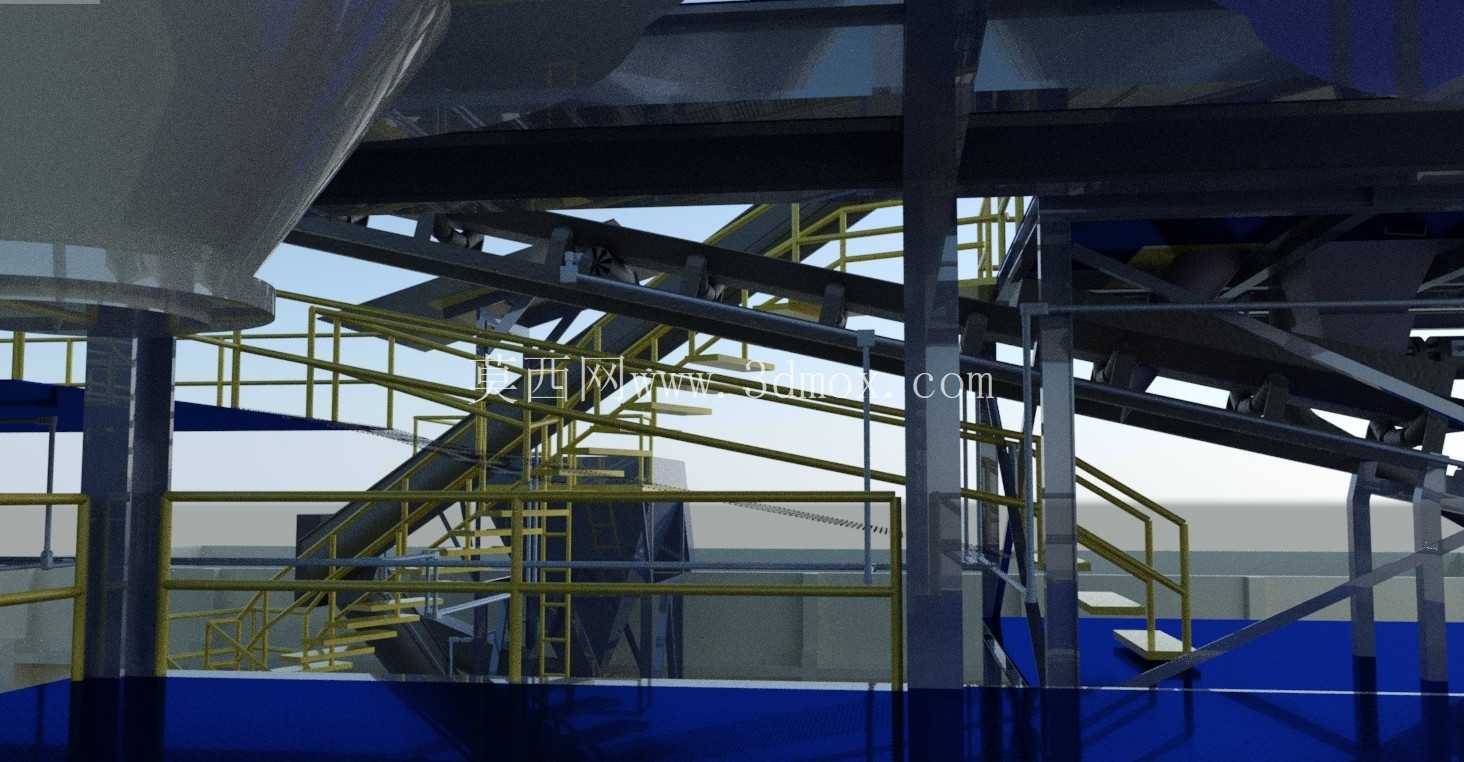

　　这套石化厂区三维结构完整还原了连续化生产场景下的装置排布逻辑，在做厂区整体规划、装置改造方案论证时，可直接作为空间校验的基础载体，避免二维图纸无法直观呈现的管线碰撞、操作空间预留不足等常见问题。从实际生产场景来看，这类石化厂区覆盖原料预处理、反应加工、中间产物输送、成品存储多个工艺段，不同功能区块的设备排布需要同时满足工艺流向最短、巡检通道畅通、安全间距合规三个核心要求，模型里的钢架操作平台、斜向钢梯、临边防护栏杆的设置，完全贴合石化装置现场的操作检修需求，日常生产中操作人员可通过梯道抵达各层操作面，完成阀门调节、仪表巡检、设备维保等常规作业，平台边缘的防护结构高度、横杆间距都符合工业操作平台的安全规范，避免高处作业的坠落风险。

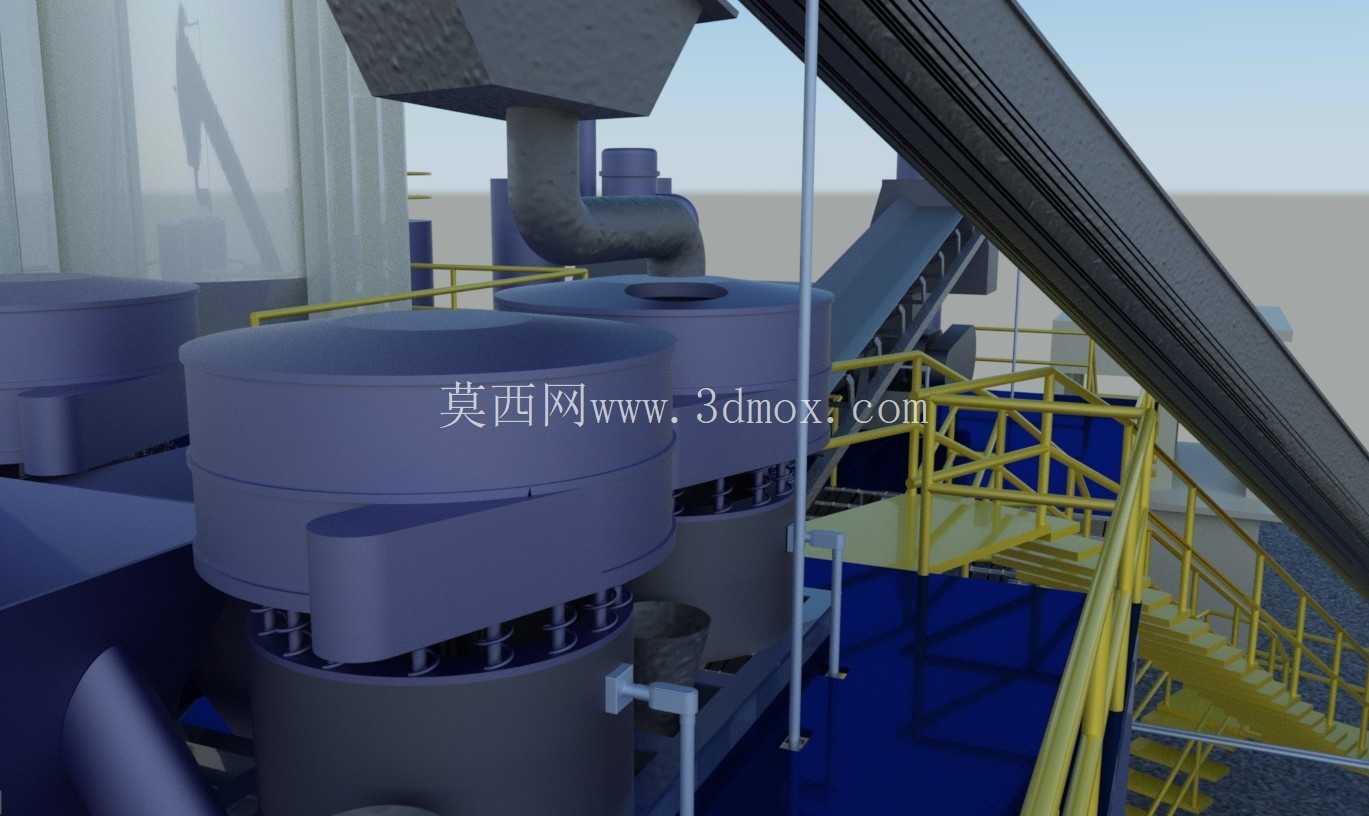

　　模型里呈现的大型立式料仓类设备，主要承担颗粒状、粉状原料或中间产物的暂存功能，设备底部的锥斗结构设计匹配物料安息角参数，能保证物料靠自重顺畅出料，不会出现架桥、堵料的问题，设备与上层钢架的连接采用裙座支撑结构，可承载满料状态下的整体载荷，同时预留了设备检修时的吊装空间，不需要额外拆除周边大面积结构就能完成核心部件更换。厂区内的输送桁架结构衔接不同高程的生产装置，带式输送或管廊输送的路径沿着钢架走向排布，既减少了输送路径的弯折点降低物料输送阻力，也避开了地面的巡检通道和消防通道，保证地面应急通行空间不受遮挡。

　　在设计思路上，这套结构优先遵循工艺流向的逻辑排布生产单元，从原料进入厂区到成品输出的整个路径没有反向折返，能最大程度降低输送过程的能耗与物料损耗；操作平台的分层高度结合对应位置设备的操作点高度设置，每一层平台的标高都正对需要人工操作的阀门、仪表接口位置，操作人员站在平台上不需要借助额外登高工具就能完成常规操作，降低日常作业的劳动强度。不同装置之间的安全间距按照石化企业设计防火规范的要求预留，模型里可直观看到各设备之间的净距满足消防车辆通行、可燃气体扩散的安全要求，管廊的排布分层设置，工艺管线、公用工程管线、电气仪表桥架分别布置在不同层位，避免不同介质管线之间的相互干扰，也方便后期管线改造时的施工作业。

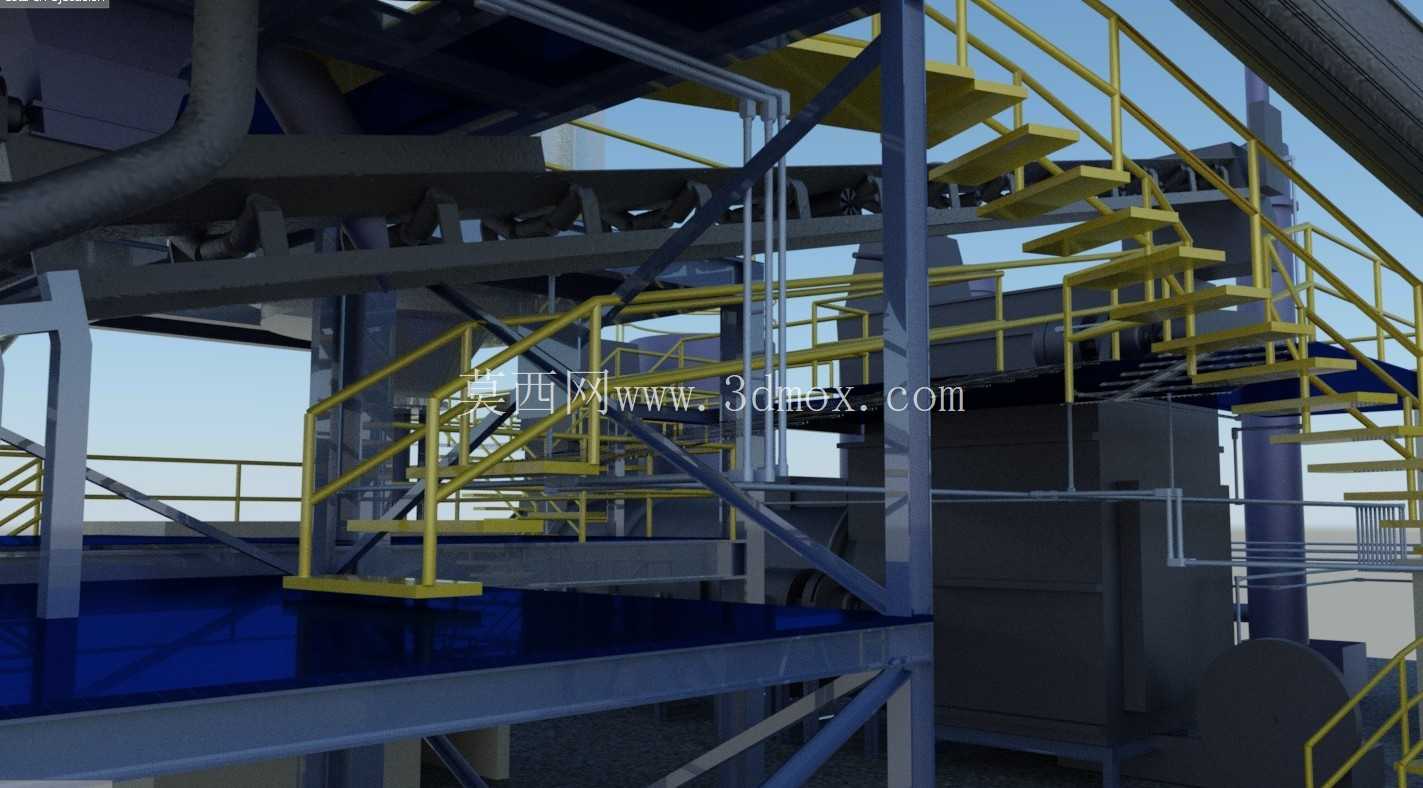

　　从安装边界来看，整个厂区装置的占地范围、各建构筑物的基础标高都做了统一协调，钢架立柱的基础点位避开了地下管线的敷设区域，大型设备的吊装预留通道贯穿整个厂区，设备进场安装时不需要临时拆除已建成的结构；斜梯的倾角、踏步宽度都符合工业梯台的设计标准，人员上下通行时不会出现磕碰、踏空的风险，梯道旁预留的管线支架位置可同步敷设随梯的仪表线缆、压缩空气管线，减少后期额外加装支架的工作量。模型里的地面采用防滑耐腐的工业地坪设计，可耐受生产过程中少量化工介质的滴漏腐蚀，同时满足叉车、小型检修车辆的通行载荷要求，装置区的围堰设置在存储类设备周边，可在出现物料泄漏时将泄漏物控制在有限范围内，不会随地面流淌扩散到其他功能区块。
