卧式燃气储罐成套管路安装结构

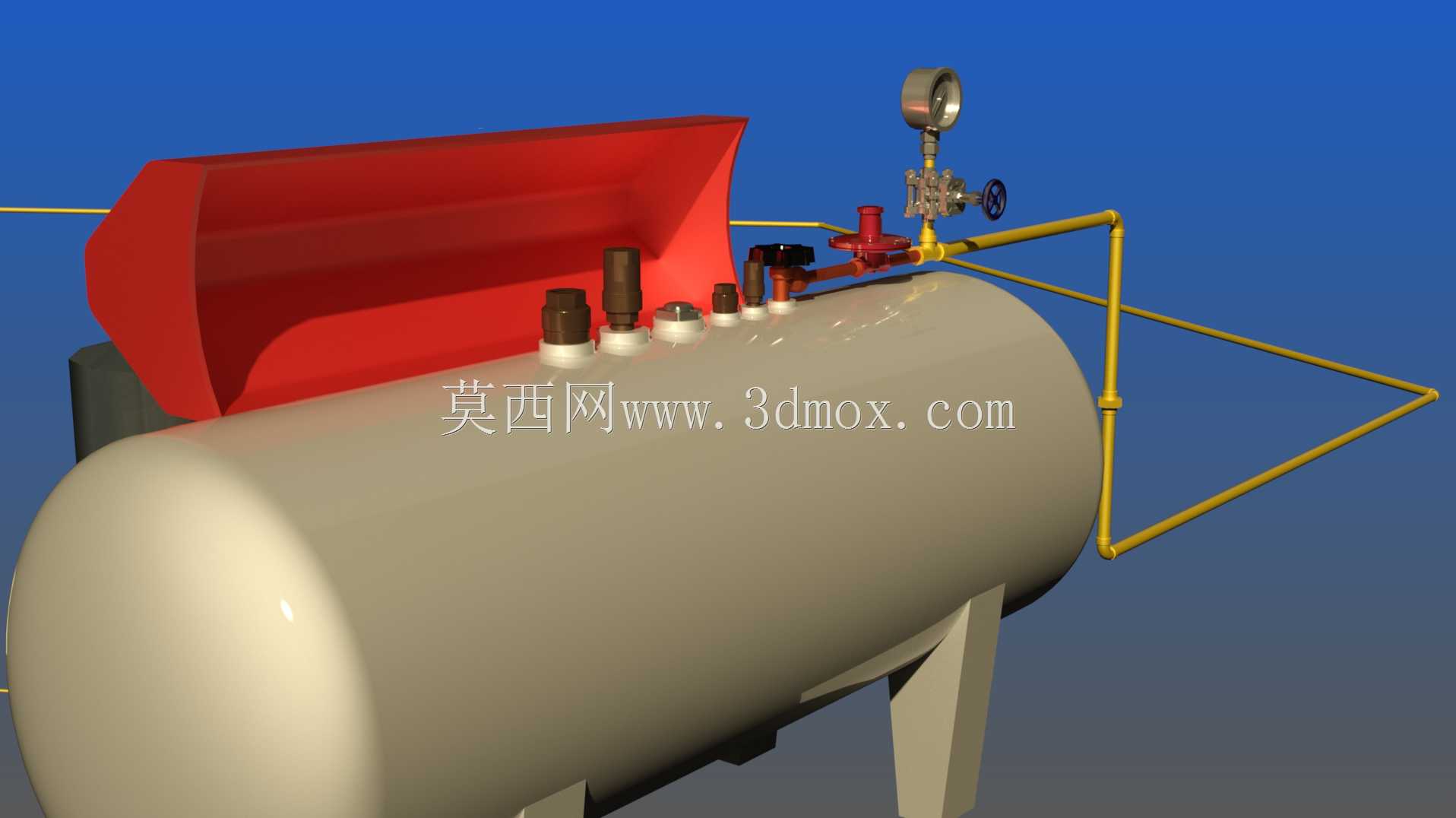

　　这套三维结构呈现的是卧式承压储气罐体连同顶部阀组、引压管路、安全附件及支承鞍座的完整安装形态，常见于厂区燃气调压站、小型工业供气单元、锅炉房前置缓冲段或移动式能源供给撬装场景。罐体采用长圆筒加两端椭圆封头的经典卧式容器构型，这类构型在相同容积下受力均匀，筒壁薄膜应力分布稳定，便于成排布置阀门与仪表，也利于现场检修时沿轴向逐段排查。

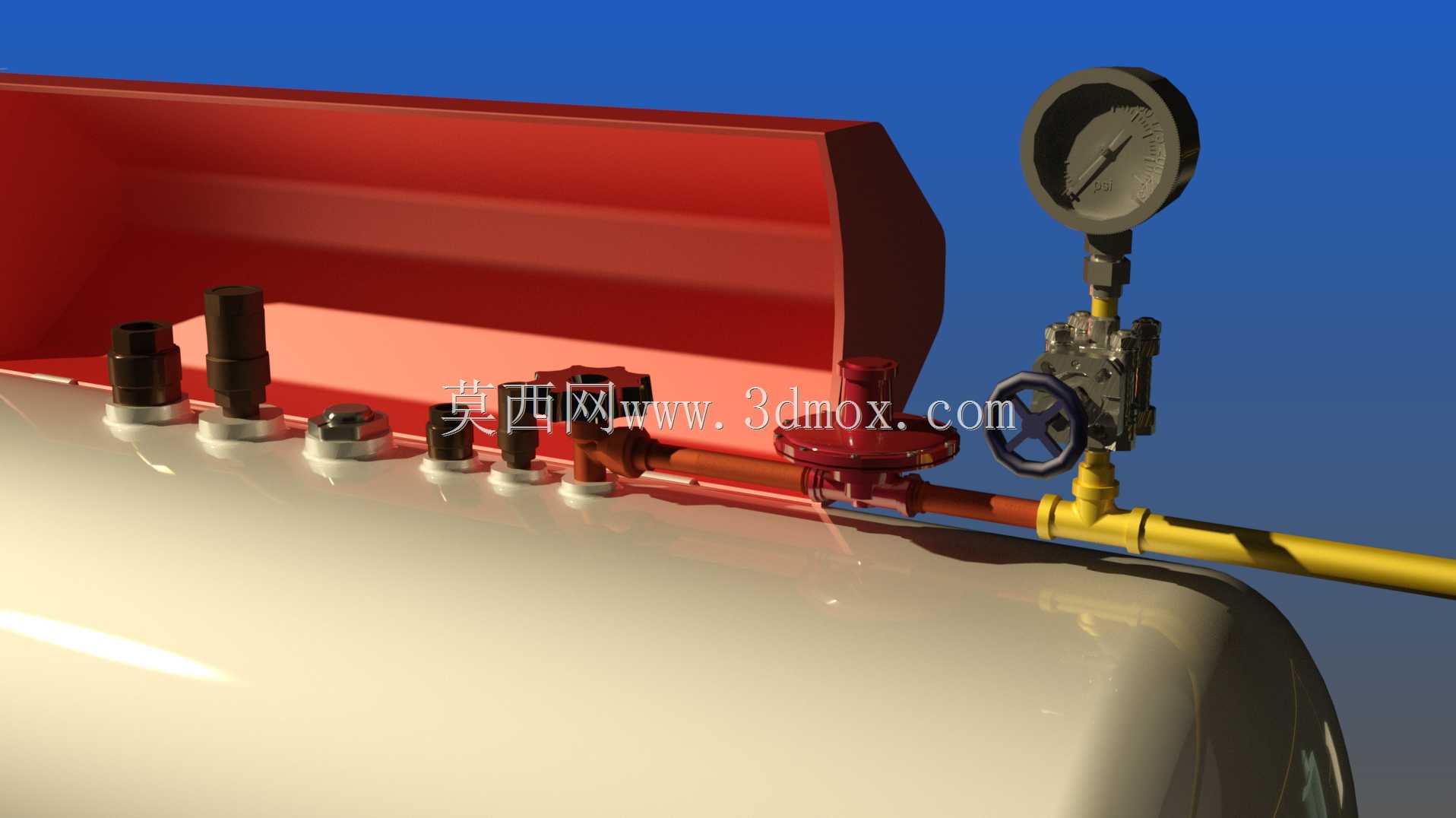

　　从实际用途看，罐体承担燃气暂存、压力缓冲和稳定下游供气的作用。顶部集中布置的接口并非随意排布：靠近一端的大口径红色护罩对应主要检修或充装区域，可对关键阀件形成侧向遮挡，减少误碰并阻挡滴落物；多根不同高度的短管分别承担进出气、安全泄放、压力检测、排污或备用接口功能。建模时将管口方位、法兰间距、手轮操作空间和扳手回转范围一并表达，能够提前发现现场装配中最容易出现的干涉问题，例如阀门手轮与护罩边缘距离不足、引压管跨度过长导致振动、仪表朝向不便于读数等。

　　黄色管线沿罐顶延伸后向下弯折，形成带支撑的外部引压或旁通回路。管路走向没有采用生硬的直连，而是结合罐体曲率和接口高度设置弯头、竖向段与横向段，使热胀冷缩时有一定柔性；管路上的固定点靠近支架位置，可降低阀门启闭冲击对薄壁接管的影响。压力表通过阀组与罐体相连，周边设置截止阀和小型手轮，便于在线隔离、校验和更换仪表。对于压力容器设计而言，附件位置不仅要满足通路连接，还要兼顾操作人员站立侧的可视性、维护侧的拆卸空间以及事故状态下安全泄放方向。

　　支承部分采用鞍式支座，支座腹板落在罐体下部两侧，将载荷传递到基础或撬座框架。卧式储罐的鞍座位置会影响筒体局部应力，通常避开封头与筒体连接突变区过近的位置，同时保证罐体稳定性。三维模型中支座宽度、地脚边界和罐体离地高度均有明确表达，可用于核对基础预埋件、检修净空以及周边管道碰撞。外形边界方面，最长尺寸由筒体轴向长度决定，最高尺寸集中在压力表及顶部阀组，最宽尺寸则受护罩和侧向管路影响；布置时不能只按筒体直径预留空间，还应把红色护罩外伸量、黄色管路弯头、手轮操作半径和仪表拆卸高度纳入安装边界。

　　结构设计思路上，罐体本体强调承压连续性，管口区域强调补强与可达性，外部管路强调走向顺直、支撑可靠和操作安全。红色护罩与浅色罐体形成明显视觉区分，便于在模型评审和现场安装中快速识别防护范围。对结构设计人员来说，该模型可用于核对管口方位、阀组层级、管路柔性和支架布置；对设备选型人员来说，可直观判断储罐在固定站房或撬装框架内的占地、检修通道及安全距离；对三维建模从业者而言，其价值在于把容器本体、法兰阀门、仪表、弯管和支座作为一个系统处理，而不是孤立完成单个零件。
