户外立杆式防爆照明灯具结构

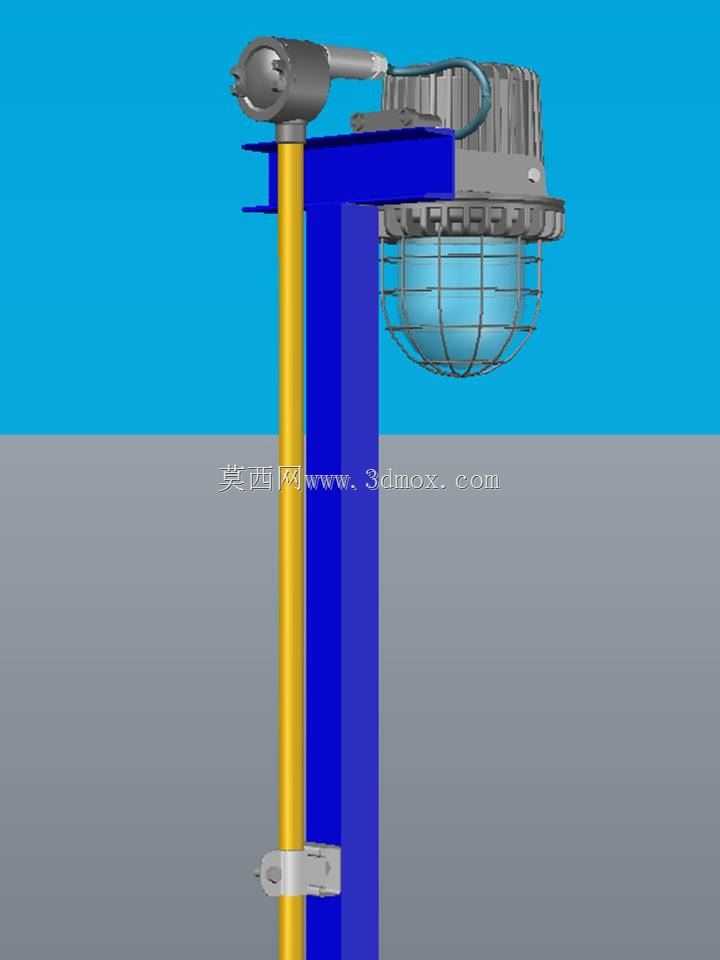

　　该结构对应露天危险区域使用的立杆式防爆照明装置，整体由灯体、防护网罩、接线盒、悬臂支架、竖向立杆及抱箍固定件组成，建模时按现场安装逻辑拆分零件，便于后续出工程图、核对干涉和调整安装方位。

　　灯体下部为带金属防护格栅的透光罩，格栅沿球面分布，能够在灯具受外物碰撞时承担冲击，避免透明罩直接破损。灯体上部设置散热壳体，周向肋片增大与空气的接触面积，适合灯具长时间点亮后的自然散热。灯体侧上方通过短管与接线腔体连接，线缆走管内路径，减少外露接头在雨水、粉尘环境中的老化风险。接线腔体端部保留开盖结构，可用于现场接线、检修和密封压紧。

　　支撑部分采用立柱加悬臂的组合形式。竖向圆杆承担灯具和支架的竖向载荷，蓝色L形悬臂从杆侧伸出，使灯体悬于作业面上方，避免灯杆遮挡照明范围。悬臂与立杆之间通过夹板和抱箍连接，抱箍环抱圆杆，紧固件压紧后形成可靠摩擦连接；这种方式在三维布置中可方便调整悬臂高度和旋转角度，适应不同场地的照度要求。若现场需要改变照射方向，只需松开连接位置重新定位，再完成紧固即可。

　　从安装边界看，模型需要重点控制灯体最外圆、防护网最低点、接线盒端部以及悬臂伸出长度。立杆中心线到灯体中心的水平距离决定照明覆盖位置，灯体下缘到地面或平台面的净空则影响通行和维护空间。防护网罩外径大于透光罩，布置时不能与管道、栏杆、设备外壳发生碰撞；接线盒上方的弯管走向也应预留扳手空间，避免端盖拆卸时被支架干涉。

　　这类灯具常见于石化装置区、罐区外围、装卸平台、敞开式厂房通道等存在可燃气体或粉尘风险的场所。设计时不只考虑发光位置，还要兼顾防爆密封、机械防护、线缆引入、检修开盖和支架刚度。三维模型中，灯杆、悬臂、抱箍、灯壳、护网和接线腔体均按独立部件表达，能够清楚反映装配关系；护网的弧形骨架与环形筋条形成笼式结构，灯壳与罩体之间的连接边界也得到体现。

　　在结构校核思路上，立杆需承受灯具自重和风载产生的弯矩，悬臂根部为应力较集中的位置，抱箍夹紧力则影响防滑移能力。模型将安装板、加强边和紧固件位置完整呈现，便于设计者进一步核对板厚、螺栓规格以及焊缝或连接面布置。整体结构造型简洁，零件功能划分明确，适合作为户外防爆照明系统选型、支架改造和厂区布置设计时的三维参考。
