工业清洗用带孔浸泡水桶结构设计

　　在工业零部件清洗、小型工件预处理的作业场景里，这类带穿孔结构的浸泡桶是工位上的常用工装容器，和普通无孔储水桶的功能定位有明显区别，核心作用是在浸泡、超声波清洗、热浸除油工序里，实现工件与清洗液的充分接触，同时在提拎转移时快速沥除桶内液体，避免清洗液被大量带出工位造成浪费或者地面湿滑的安全隐患。从结构设计来看，桶身整体采用方正的敞口构型，相比圆形桶更适配方形清洗槽的内部空间，能够最大化利用槽体的有效容积，单次可摆放更多待清洗工件，减少单批次作业的周转次数。

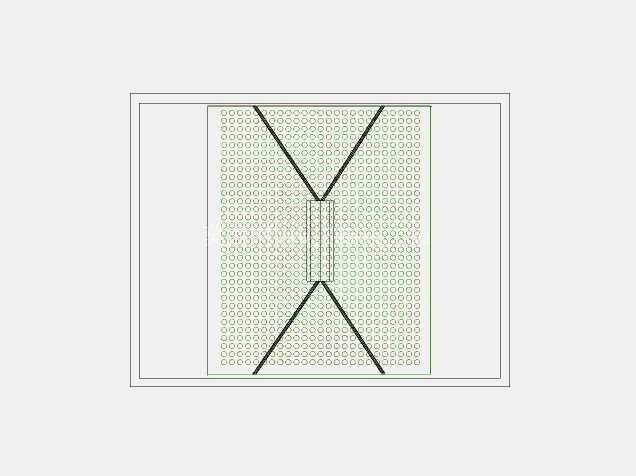

　　桶壁布满规则排布的通孔，孔径大小经过实际工况验证，既不会让常规尺寸的小型机加工零件、冲压件从孔中掉落，又能保证液体在桶内外快速流通，当桶体浸入清洗槽时，槽内的超声波清洗液或者热浸除油液可以快速充满桶内，不会因为桶壁封闭形成气阻导致局部清洗不充分；当完成浸泡工序将桶提出槽体时，桶内液体可以在3到5秒内基本沥净，不会在转移工件到下一漂洗工位的过程中沿路滴漏。桶身中部设置的竖向加强筋结构，是针对满负载工况做的强度补强，当桶内装满钢制小零件加上液体的总重量达到几十公斤时，加强筋可以避免桶壁在长期使用中出现向外鼓胀变形的问题，延长工装的使用寿命，同时中部的加强结构也可以作为提拎时的受力点位，配合配套的吊具或者挂钩实现机械化提吊，不需要人工弯腰搬运，降低一线操作人员的劳动强度。

　　桶身内部的V型导流结构，是容易被忽略的实用设计，当桶体倾斜倒出残留液体或者细小杂物时，V型结构可以引导液体集中从低点流出，不会顺着桶壁四处流淌，方便工位的清洁维护。在安装和工位适配边界上，这类桶的外形尺寸严格匹配常用的单槽超声波清洗机内槽尺寸，放入槽体后桶壁和槽壁之间预留20到30毫米的间隙，既不会因为间隙过大浪费槽内空间，也不会因为间隙过小导致桶体卡滞在槽内无法顺利取出；桶底和槽底之间预留的间隙，可以让槽底的超声波振子发出的声波顺利传导到桶内，不会因为桶底直接贴住振子影响清洗效果，同时也避免长期碰撞对振子造成损伤。

　　从实际使用的场景延伸来看，这类穿孔桶不仅可以用在工业清洗工序，在五金零件的电镀前处理、食品加工领域的物料浸泡漂洗、实验室器具的清洗浸泡场景中也能适配，只需要根据接触的介质特性调整桶体的材质即可，比如接触酸碱类清洗液时采用聚丙烯材质，接触高温油类时采用不锈钢冲孔材质，核心的穿孔沥液、加强承重、空间适配的结构逻辑是通用的。在建模过程中，桶壁的通孔采用阵列特征实现，孔间距保持一致，保证桶身各个位置的沥水速度均匀，不会出现局部积液的问题；边缘位置做了卷边钝化处理，避免操作人员取放时被锐边划伤，所有转角位置都设置了合理的圆角，减少应力集中点，避免长期承重后转角位置出现开裂。
