70CC自行车传动链轮结构设计

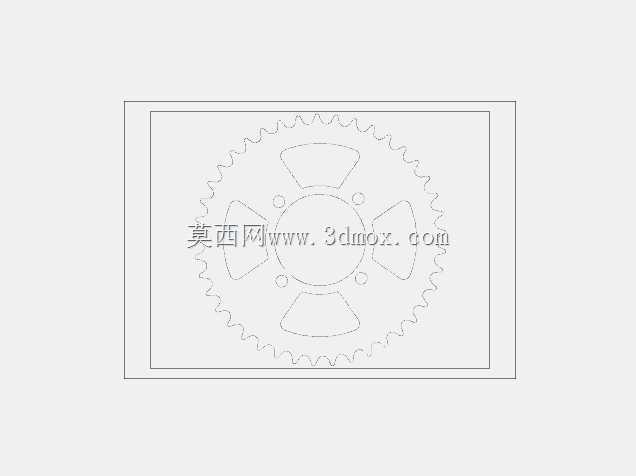

　　在轻型代步自行车的传动系统设计中，链轮作为链传动副的核心从动部件，直接决定了脚踏动力到后轮扭矩输出的传递效率，70CC排量级别的轻型自行车链轮，需要兼顾轻量化与传动强度的平衡，适配小排量动力单元的扭矩输出特性。这类链轮主要应用在城市短途代步、休闲骑行的轻型自行车上，日常使用场景覆盖平整铺装路面骑行、缓坡通勤，偶尔应对非铺装路面的轻度颠簸工况，因此设计时不能只追求极致轻量化而忽略结构抗冲击能力。从实际使用需求出发，链轮的轮齿部分采用渐开线齿形修正设计，齿廓经过修缘处理，能减少与链条啮合时的多边形效应，降低骑行过程中的传动异响与啮合冲击，避免链条在高速踩踏时出现跳齿、脱链的问题。轮体的辐板部分采用四扇区镂空结构，

　　四个均匀分布的扇形减重孔在保证辐板整体抗弯强度的前提下，尽可能去除冗余材料，降低链轮自身转动惯量，让骑行起步时的动力响应更轻快，不会因为轮体过重导致踩踏拖沓。轮毂部分的中心孔与安装定位孔采用同轴度公差严格控制，中心孔适配自行车后轮轴的安装尺寸，四个周向均匀分布的小孔用于穿装固定螺栓，将链轮与后轮花鼓牢固连接，安装边界需要保证链轮安装后与飞轮、前牙盘处于同一平面，平面度公差控制在合理范围内，避免链条运行时出现偏磨，缩短链条与链轮的使用寿命。设计过程中需要先确定链轮的节距、齿数参数，匹配对应规格的自行车链条，齿根圆、齿顶圆的尺寸公差按照链传动的标准规范设定，保证轮齿与链条滚子的啮合间隙合理，既不会因为间隙过大导致传动晃动，

　　也不会因为间隙过小出现卡链、咬链的问题。辐板与齿圈、轮毂的过渡位置采用圆角过渡，避免应力集中，在骑行过程中遇到突然发力踩踏、路面颠簸带来的冲击载荷时，过渡位置不会因为应力集中出现裂纹甚至断裂。链轮的整体厚度根据传递扭矩的大小设定，70CC级别对应的链轮厚度不需要过厚，在满足抗剪切强度的前提下控制厚度，进一步降低整体重量。实际装配时，需要保证链轮的安装端面与花鼓定位面完全贴合，固定螺栓按照对角顺序拧紧，拧紧力矩符合紧固件的标准要求，避免运行过程中螺栓松动导致链轮偏摆。日常使用中，这类链轮的磨损主要出现在齿面啮合位置，当齿形磨损到一定程度后会出现跳齿问题，因此设计时齿面的硬度需要做合理匹配，兼顾耐磨性与韧性，不会因为过硬导致齿面崩裂，

　　也不会因为过软导致过快磨损。从传动系统匹配的角度看，该链轮的齿数选择需要结合前牙盘的齿数、后轮的直径，计算出对应的传动比，保证骑行时的踏频处于舒适区间，既不会因为传动比过大导致踩踏费力，也不会因为传动比过小导致高速骑行时踏频过高浪费体力。轮体的镂空设计除了减重之外，还能在骑行过程中带动周边空气流动，带走链条与链轮啮合产生的部分热量，避免长时间连续骑行时链传动副温度过高导致润滑脂失效，延长润滑维护周期。在三维建模过程中，需要先绘制齿形的基准草图，通过阵列命令生成所有轮齿，再绘制辐板的镂空轮廓与轮毂的安装孔特征，所有特征的草图需要完全约束，避免后续参数调整时出现特征报错，建模完成后需要做干涉检查，确认链轮与周边的车架、花鼓、链条等部件不存在运动干涉，保证实际装配后能正常运行。
