可调式门体升降导向滚轮调节机构

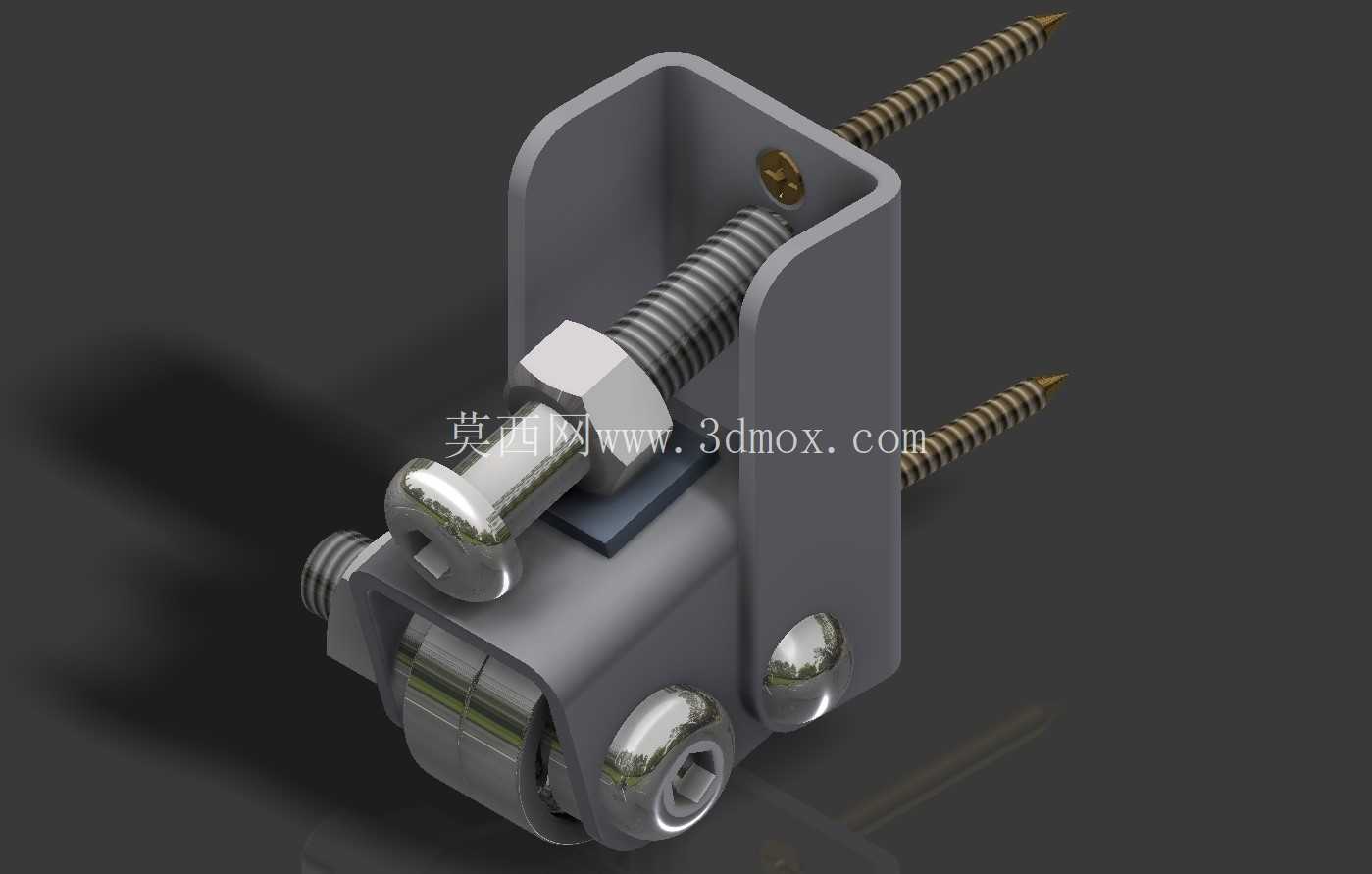

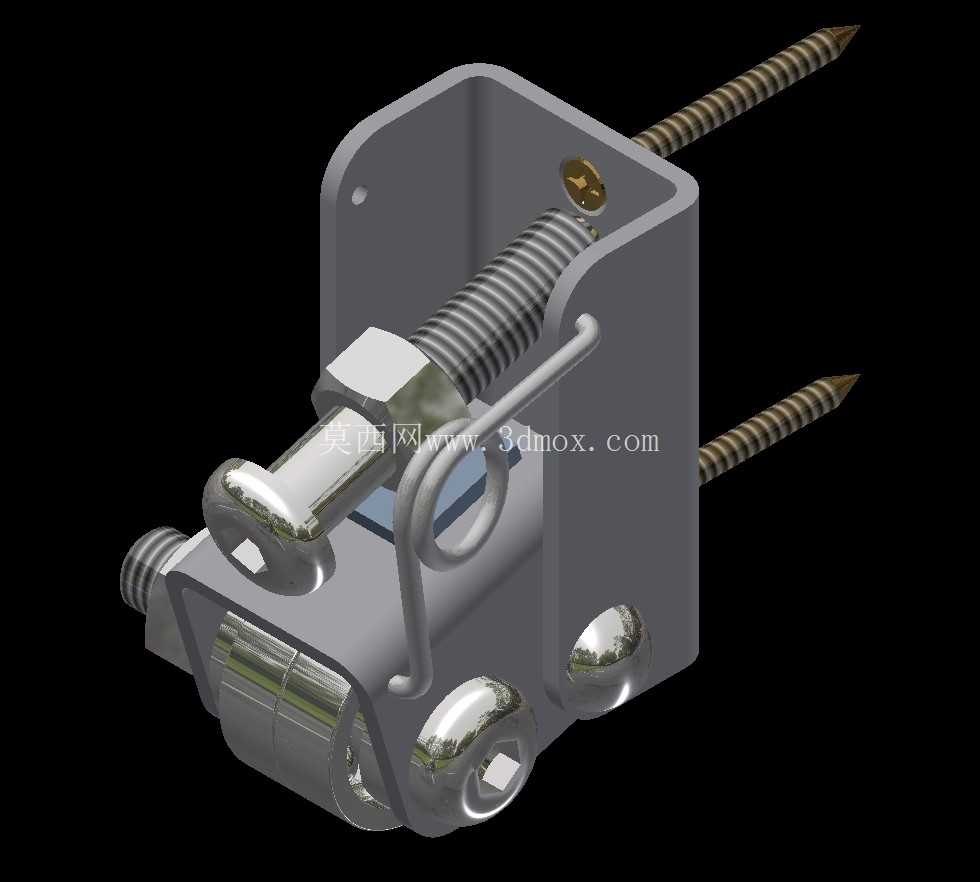

该机构核心功能是实现门体开合过程中的升降导向与间隙补偿，常见于商用冷柜、工业设备舱门、特种柜体的侧装滑移门结构中，也可拓展用于小型工装夹具的进给微调、窄幅物料输送的导向限位场景。整体采用U型折弯支架作为承载基体，支架两侧预留同轴安装孔位，用于穿装横向调节螺杆，螺杆两端伸出支架的光杆段可直接卡入柜体预设的C型安装槽内，无需额外加工螺纹孔，适配槽宽范围在6mm至10mm之间，安装时可通过槽位快速调整机构整体的上下安装高度，单组机构的承重上限可达12kg，常规单扇门配置两组该机构即可满足平稳滑移需求。

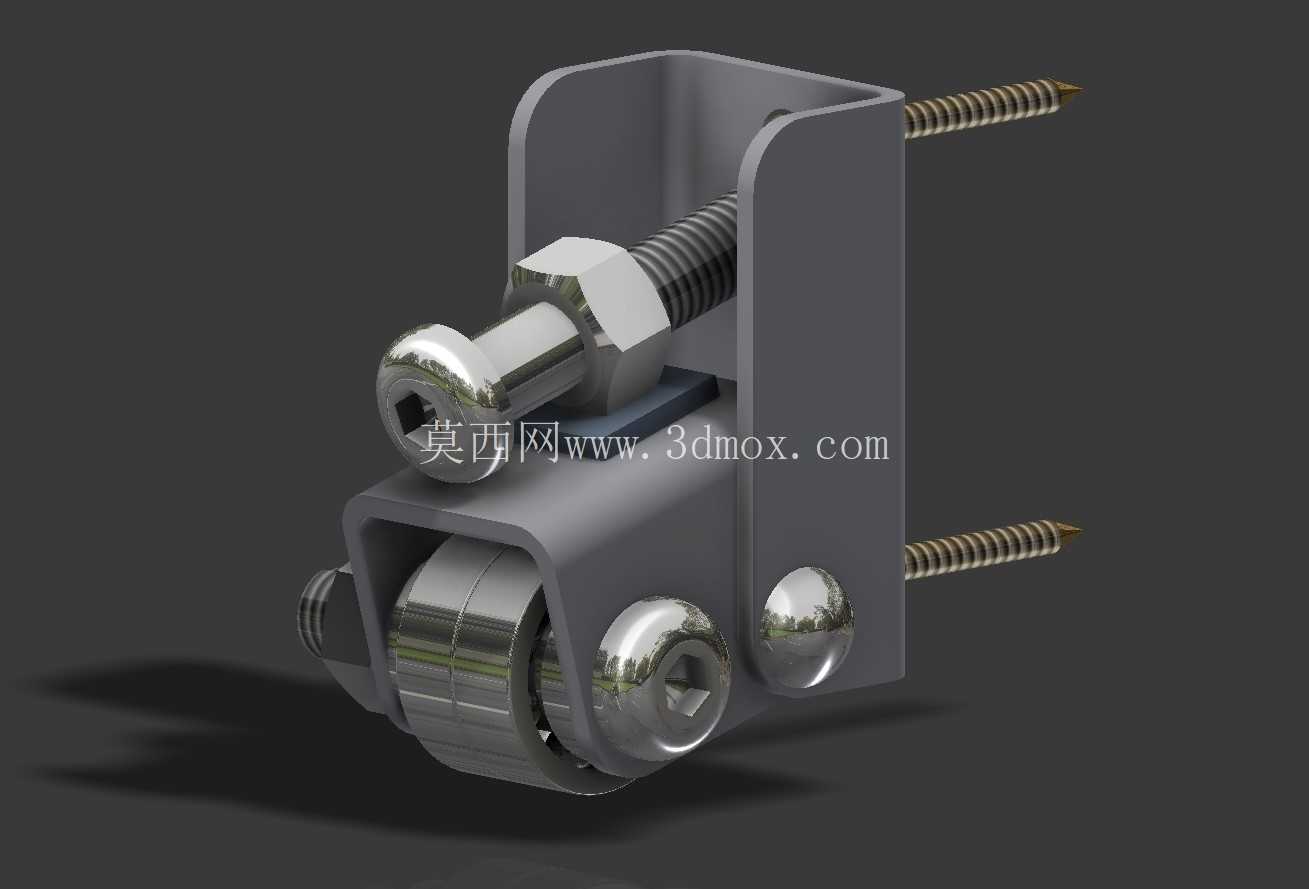

滚轮组件采用内嵌轴承的金属轮结构，轮面做圆弧过渡处理，与门体侧边的导向轨道接触时为线接触形式，相比平面滚轮可降低30%以上的滑动摩擦阻力，同时能抵消门体安装时的小幅倾斜偏差，避免开合过程中出现卡滞、异响问题。滚轮通过内六角圆柱头螺钉固定在U型支架的前端槽位内，螺钉拧紧力矩控制在8N·m即可，既保证滚轮转动无窜动，又不会压坏内部轴承的保持架。

横向调节螺杆搭配六角锁紧螺母，可实现滚轮与导向轨道之间的压紧力微调：当门体长期使用出现磨损间隙时，无需拆卸整个机构，仅需松开外侧锁紧螺母，旋转螺杆调整支架前后位置，待滚轮与轨道贴合度达到开合无晃动的状态后，重新锁紧螺母即可完成间隙补偿，整个维护过程无需专业工具，普通运维人员即可操作。支架侧面额外预留两个钢珠定位顶丝，安装时可顶紧在柜体安装面的定位凹坑内，避免机构在长期往复受力过程中出现横向滑移，提升整体连接可靠性。

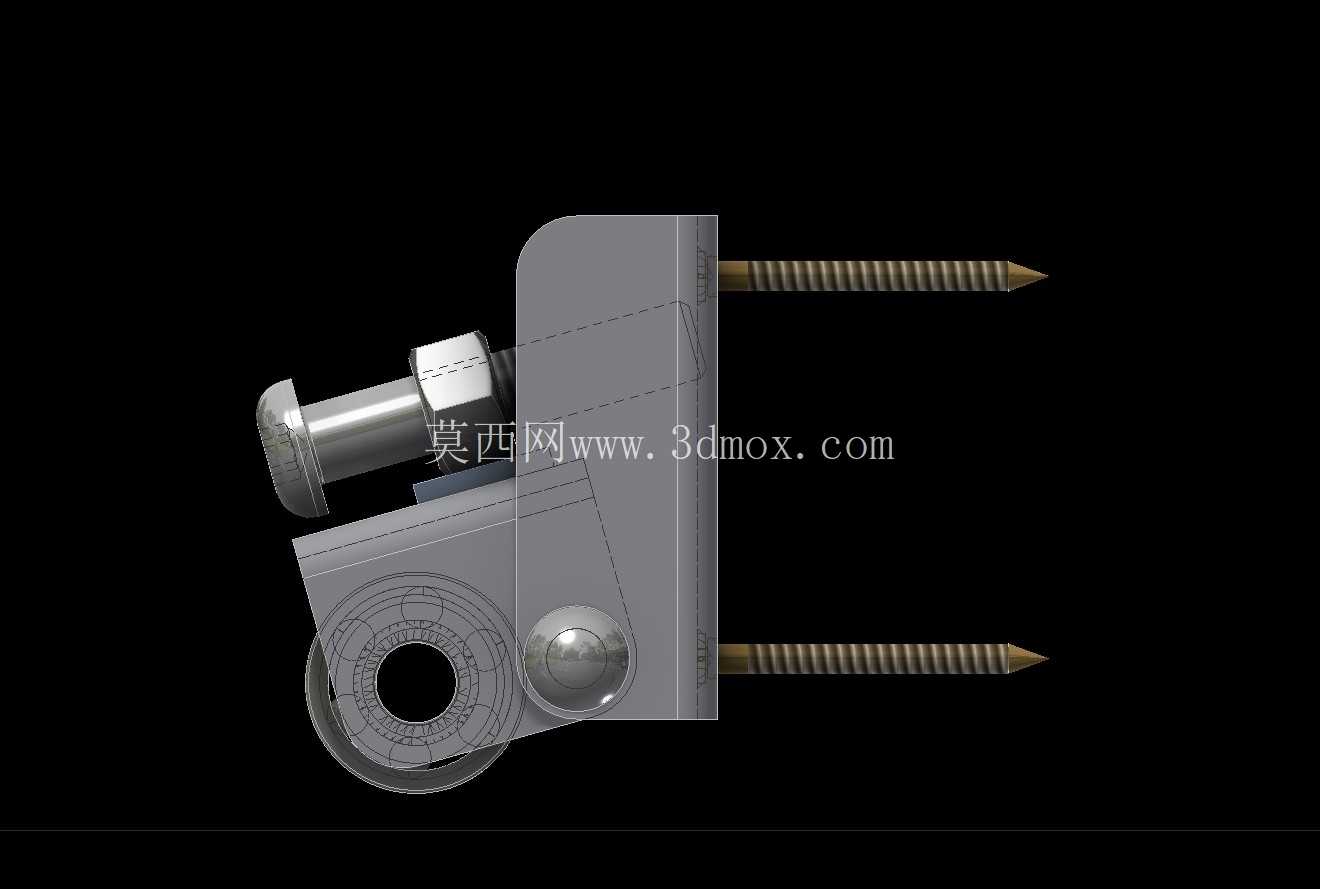

设计过程中优先考虑了安装兼容性，U型支架的折弯高度控制在32mm，整体厚度不超过45mm，适配绝大多数柜体侧边的安装空间，不会与门体内部的保温层、线路排布产生干涉。螺杆伸出支架两端的长度各为28mm，可适配不同壁厚的柜体安装槽，当安装槽壁厚较薄时，可在螺杆外侧加装平垫增大受力面积，避免长期受力导致槽位变形。所有金属部件均采用镀锌钝化表面处理，可适应潮湿、多尘的使用环境，正常使用工况下防锈时长可达5年以上。

除门体导向升降的核心用途外，该机构的结构形式可直接复用为小型破冰设备的进给压轮组件，通过调整滚轮压紧力控制冰层破碎的进给深度；也可作为瓶盖架的导向定位部件，利用滚轮的滚动特性实现瓶盖输送过程中的平稳导向；还可搭配配重块作为小型滑块组件，用于轻载直线往复运动的导向场景，结构通用性较强。建模过程中所有配合面均预留了合理的公差间隙，螺杆与支架安装孔的间隙控制在0.2mm，既保证调节时的顺畅度，又不会出现过大的旷量，滚轮与安装轴的配合采用基孔制间隙配合，公差带选H7/g6，满足转动灵活的同时径向跳动量不超过0.05mm。
