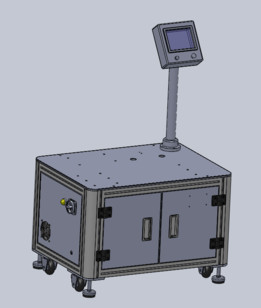

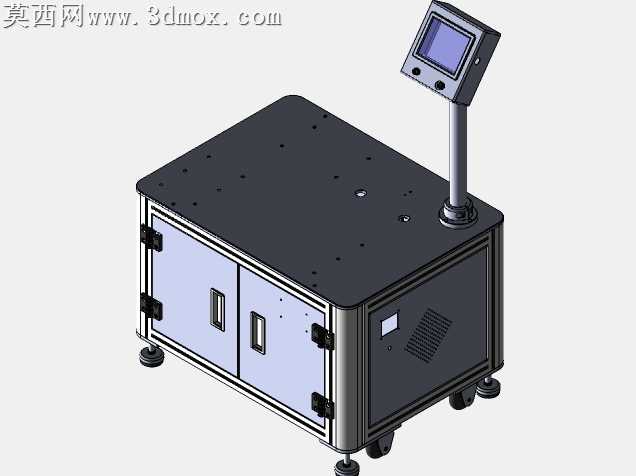

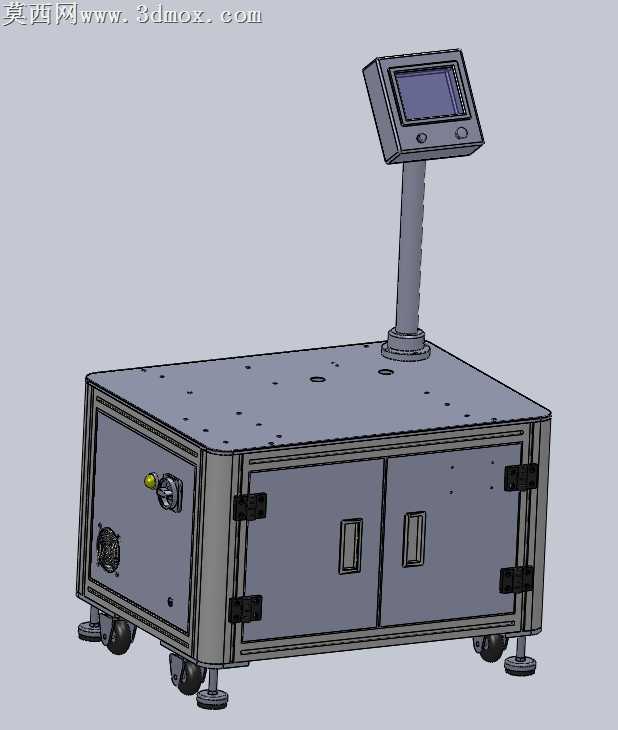

带悬臂操作屏的移动式自动设备控制柜

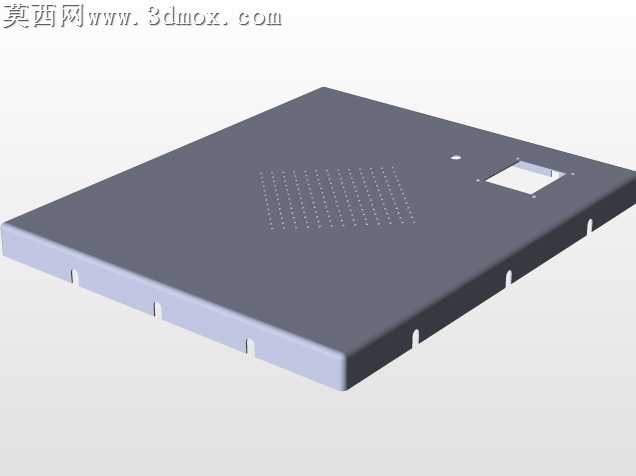

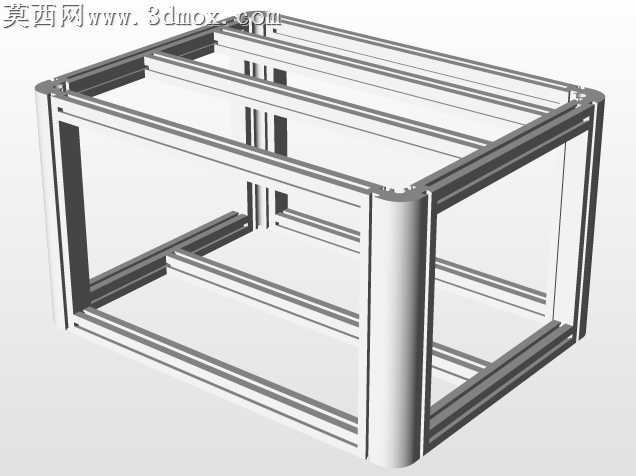

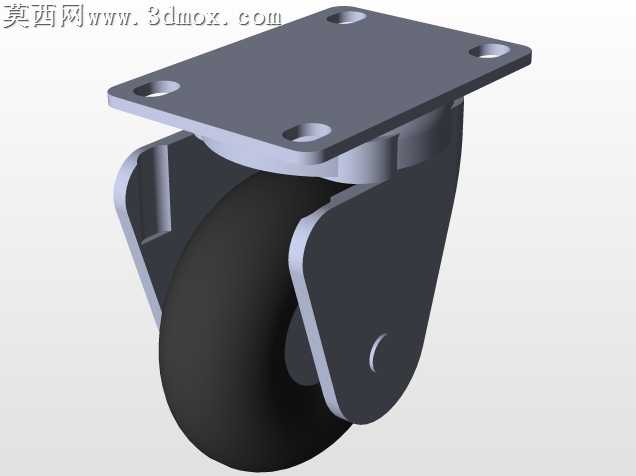

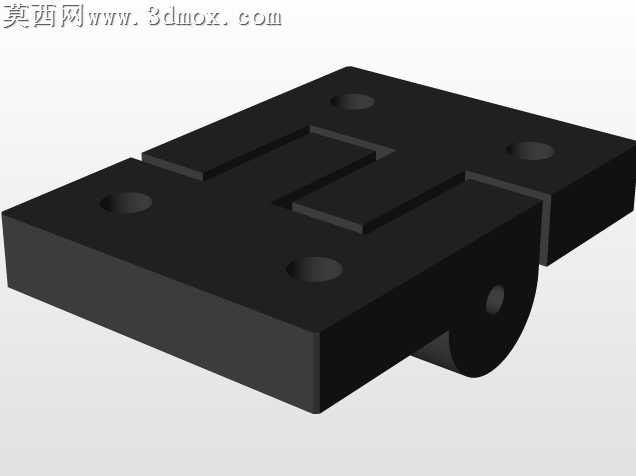

本作品为工业场景使用的移动式自动设备控制柜三维建模成果，建模过程中严格遵循工业钣金柜体的实际生产工艺逻辑，对柜体的每一处结构细节都做了精准还原。整体建模从柜体的主体框架搭建开始，先确定底部支撑结构的尺寸基准，底部集成了可灵活移动的脚轮与可调节高度的支撑脚，两种支撑结构的建模都还原了真实的装配关系，脚轮的转动结构、支撑脚的螺纹调节结构都做了细致的特征刻画，保证模型既可以呈现移动转运的状态，也能呈现工作时固定支撑的状态。柜体主体采用双开门式钣金结构设计，建模时还原了钣金折弯的工艺特征，门板与柜体框架的配合间隙做了符合工业设计标准的预留，门板上的嵌入式拉手、侧边的工业合页都按照标准件的实际尺寸建模，合页的转动轴、固定孔位都做了精准的特征呈现，保证结构的装配合理性。柜体左侧面板预留了各类电气接口的安装位，包括电源开关、航空插头接口、控制旋钮等部件，每个接口的安装开孔尺寸、部件外形都做了1:1的还原，符合电气元件的实际安装规范。柜体顶部通过立式悬臂结构连接倾斜式操作显示屏，悬臂的立柱与柜体顶部的安装法兰做了精准的配合建模，法兰上的固定孔位均匀分布，符合实际安装的受力要求；顶部的操作屏外壳做了圆角过渡处理，还原了工业触控屏的真实外形，屏幕区域、操作按钮的位置都按照常用工业人机界面的布局设计，屏幕的倾斜角度经过合理调整，符合操作人员站立操作的人体工学视角，避免长时间操作产生视觉疲劳。材质渲染方面，柜体主体采用哑光冷轧钢板材质，还原了工业钣金件喷塑后的细腻磨砂质感，合页、锁具、脚轮等金属配件做了金属质感的区分，操作屏的屏幕区域采用半透明的玻璃材质，呈现出屏幕的通透感，整体渲染效果贴近真实工业设备的视觉质感。设计过程中充分考虑了电控柜体的实用性，柜体顶部平面预留了多个规则排列的安装孔位，可用于安装其他小型功能部件，柜体内部预留了充足的电气元件安装空间，双开门的设计也方便后期电气元件的安装调试与维护检修，整体结构紧凑合理，兼顾了移动灵活性与工作稳定性，可直接用于自动化设备的电控系统配套设计参考，也可作为工业场景三维布局的素材使用。
