可移动户用太阳能储能柜结构设计

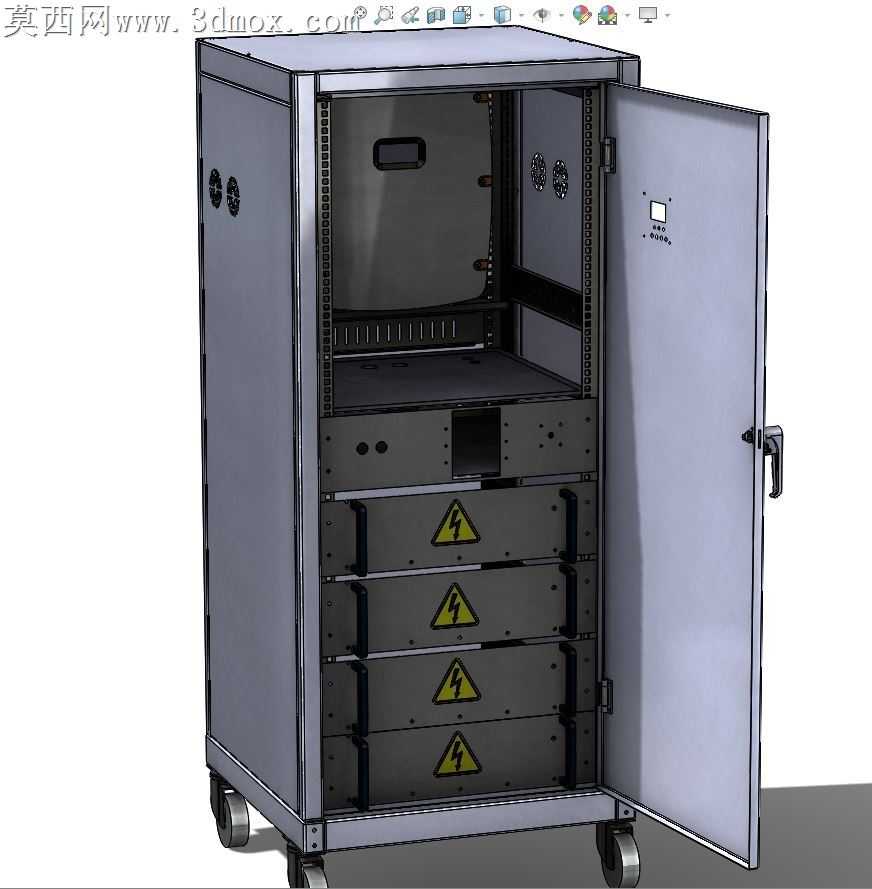

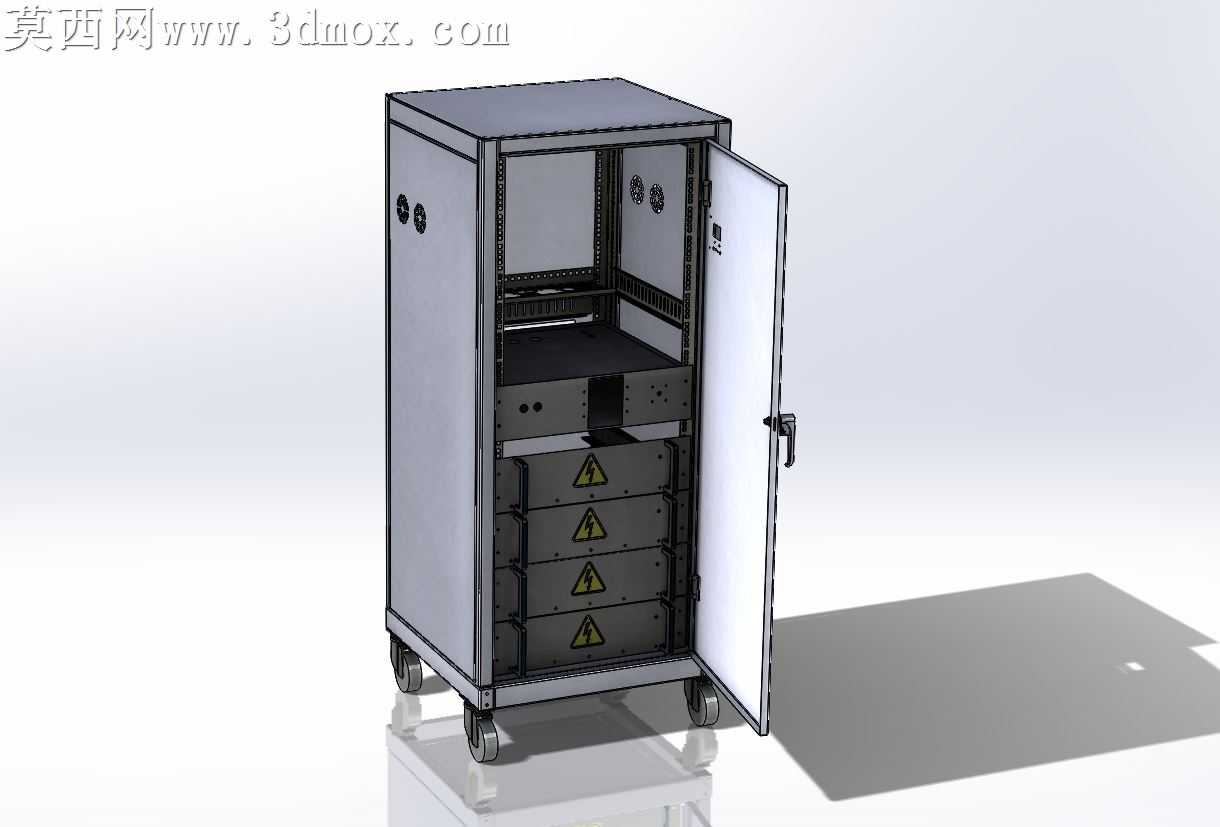

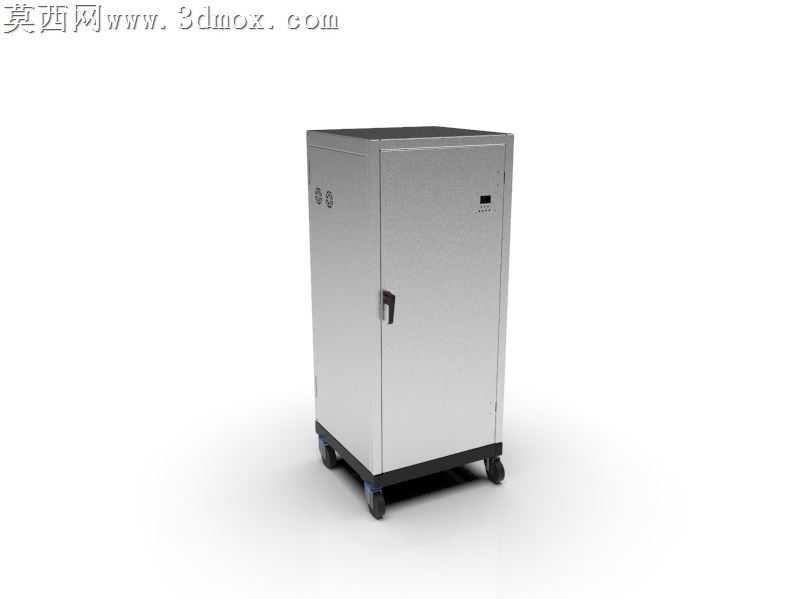

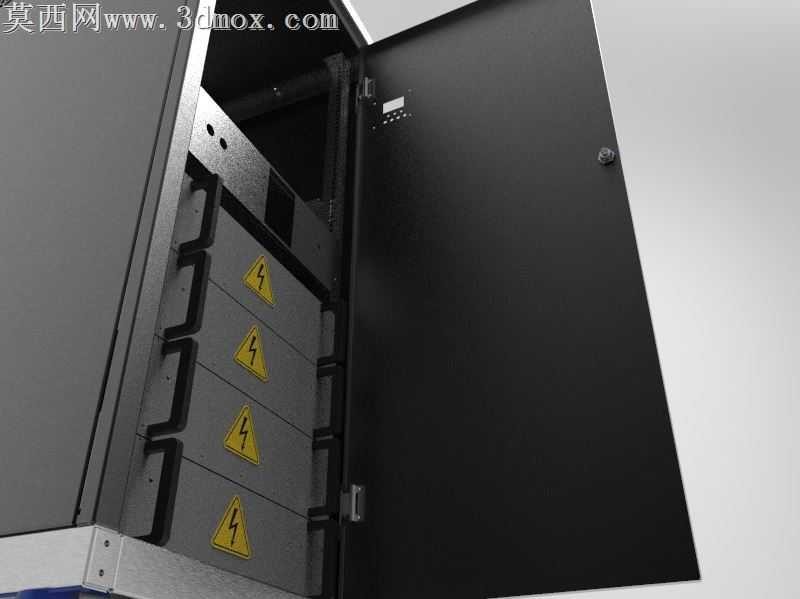

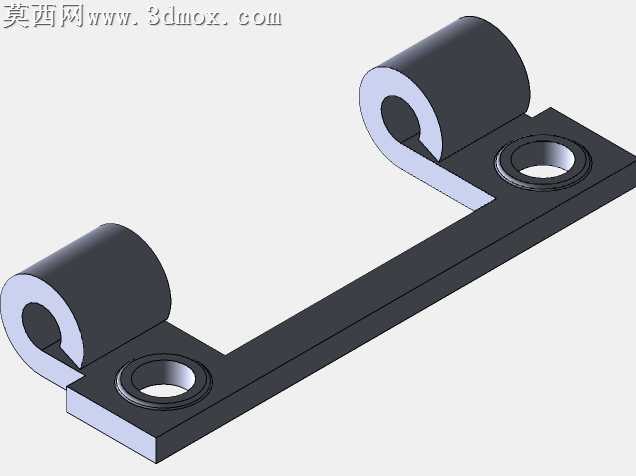

本作品为可移动户用太阳能储能柜三维设计，建模阶段采用自顶向下的设计思路完成整体框架搭建，首先依据户用储能系统的部件排布需求确定柜体整体外轮廓尺寸，兼顾室内外放置的占地空间与内部器件容纳能力，整体采用立式柜型结构，底部配置万向脚轮实现灵活移动，满足不同场景下的位置调整需求。建模过程中对钣金柜体的折弯、拼接结构做了精细化还原，柜体侧板、顶板、底板均采用标准钣金折弯工艺对应的结构特征，预留了拼接安装的定位孔与固定位，保证加工落地的可行性。柜门采用单开侧门结构，配套工业柜锁与铰链结构，门体上预留了状态显示屏的安装开孔与操作按钮位，方便用户直观查看储能系统运行状态、完成基础操作。内部结构做了分层功能分区设计，上部预留逆变器、BMS电池管理系统、太阳能充放电控制器的安装仓位，设置了可调节安装导轨，适配不同规格的电力电子器件安装；下部设置四层独立电池模组安装仓位，每个仓位外侧都标注了高压警示标识，仓位之间预留了通风间隙与走线槽位，既满足电池模组的散热需求，也方便内部线束的规整排布，避免线路杂乱带来的安全隐患。柜体侧面预留了对外接口的安装开孔，可方便接入太阳能电池板输入回路、交流输出回路、备用电源切换回路，实现交直流转换、主备电源切换的功能。渲染阶段采用金属哑光材质模拟真实钣金柜体的表面质感，对脚轮、柜锁、铰链等五金配件采用镀铬金属材质还原真实外观，内部仓位的警示标识采用醒目的黄底黑字材质，整体渲染效果贴近真实量产产品的视觉表现。设计过程中充分考虑用户使用的友好性，整体结构安装便捷、移动方便，可适配家庭电力储能、小型离网场景备用电源等不同需求，内部可调整的安装结构也能适配不同部件的选型搭配，满足不同用户的配置需求。
