停车场自助缴费立柱式操作箱体结构设计

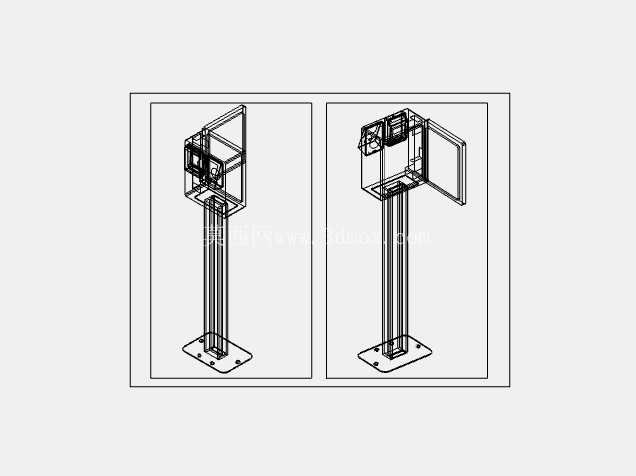

　　这款立柱式自助缴费操作箱体，核心适配停车场出入口的无人值守缴费场景，日常部署在停车场出口道闸侧方、场内中央缴费点等区域，为离场车主提供扫码缴费、凭证打印、异常呼叫的硬件承载空间。从结构设计逻辑来看，整体采用立柱加高置箱体的布局，底部为方形安装法兰盘，法兰盘上预留四个对称分布的固定安装孔，安装时可直接通过膨胀螺栓与混凝土地面固定，无需额外做混凝土基座预埋，适配现有停车场的硬化地面改造需求，安装边界控制在法兰盘外沿向外延伸100mm的操作维护空间即可，不会占用过多车道通行面积。

　　立柱部分采用矩形空心型钢焊接成型，内部预留充足的走线空间，可容纳电源线、网线、信号线等多类线缆，线缆从法兰盘中心的穿线孔进入立柱内部，直接接入上方箱体的电气元件，全程做隐藏式走线处理，既避免户外环境下线缆老化破损，也能防止人为拉扯破坏线路。上方的操作箱体采用薄钢板折弯焊接成型，箱体背部设置可向外开启的检修门，检修门与箱体主体通过暗藏式合页连接，门锁采用通用型户外防水锁具，日常运维时可直接打开检修门更换打印纸、检修内部模块，无需拆解整个箱体。箱体正面预留操作屏幕、扫码窗口、打印出口、呼叫按钮的安装位，所有开孔位置都做翻边防水处理，配合箱体与检修门之间的发泡密封胶条，可满足户外露天使用的防水防尘要求，应对雨天、扬尘天气下的长期使用需求。

　　从实际使用的角度考量，箱体的操作面高度设置在成年人站立操作的舒适区间，车主无需弯腰或抬手过高即可完成缴费操作，立柱的高度设计也能避免地面积水倒灌进入箱体内部，即使遇到短时强降雨导致路面积水，只要积水高度不超过立柱下部的安全高度，就不会影响内部电气元件的正常运行。在结构强度设计上，立柱与箱体的连接位置做了加强筋焊接处理，可承受日常使用中的轻微碰撞，不会出现箱体歪斜、连接断裂的问题，箱体钢板的厚度选择兼顾了结构强度与材料成本，既不会因为板材过薄导致箱体受外力变形，也不会因为板材过厚造成整体重量过大、安装运输不便。

　　整个结构的拆分逻辑也充分考虑了加工与运输的便利性，底部法兰、立柱、上部箱体三个主要部件可拆分运输，现场安装时仅需通过螺栓紧固即可完成组装，无需现场焊接作业，大幅降低现场施工的难度与工时。箱体内部预留了通用的电气安装板，安装板上预留多组标准孔位，可适配不同品牌的缴费终端模块、控制主板、电源模块，无需针对特定品牌的元件重新做结构修改，具备较强的适配通用性。在细节处理上，箱体的所有外露边缘都做了钝角打磨处理，避免安装、运维、使用过程中划伤人员，检修门的开启角度设置为110度，足够运维人员伸手进入箱体内部操作，同时不会因为开启角度过大导致门体碰撞旁边的道闸或其他设施。这类立柱式缴费箱体相比壁挂式的缴费设备，不需要依附现有墙体安装，可灵活布置在停车场内的任意硬化地面位置，尤其适合空旷的大型停车场中央缴费区使用，相比岗亭式缴费点，占地面积更小，部署成本更低，可完全满足无人值守停车场的缴费功能承载需求。
