自行车车轮调校修整工作台结构设计

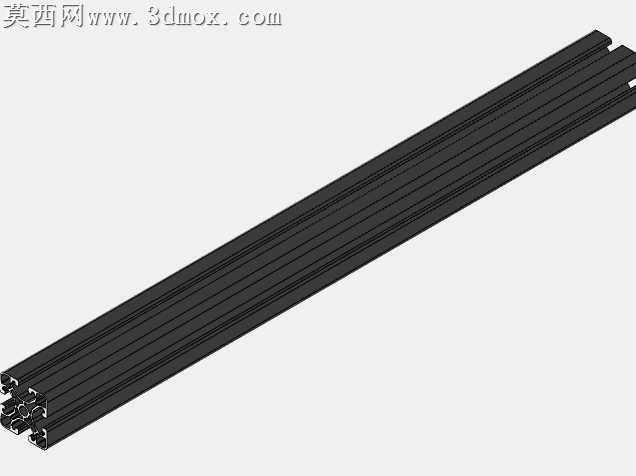

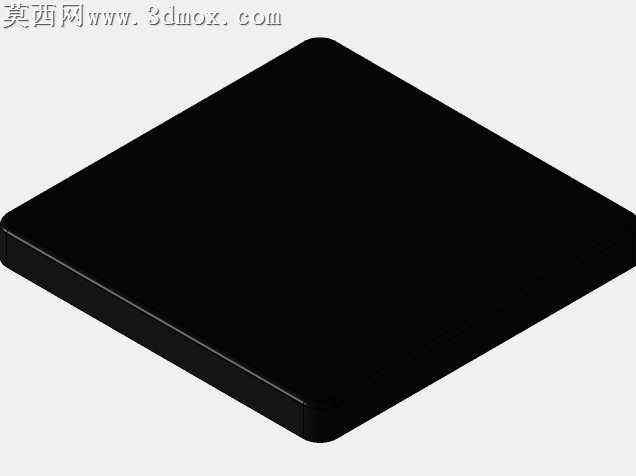

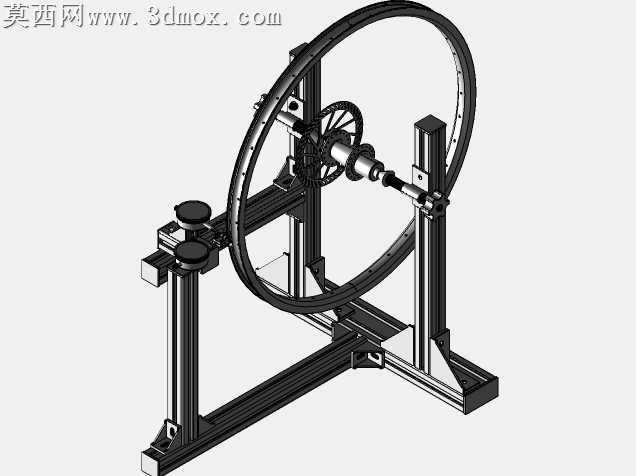

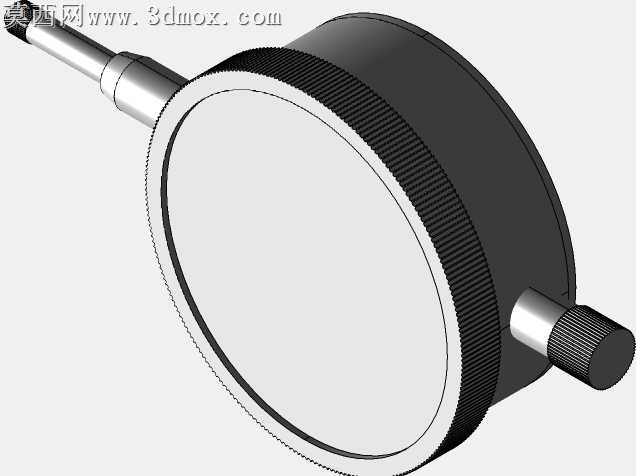

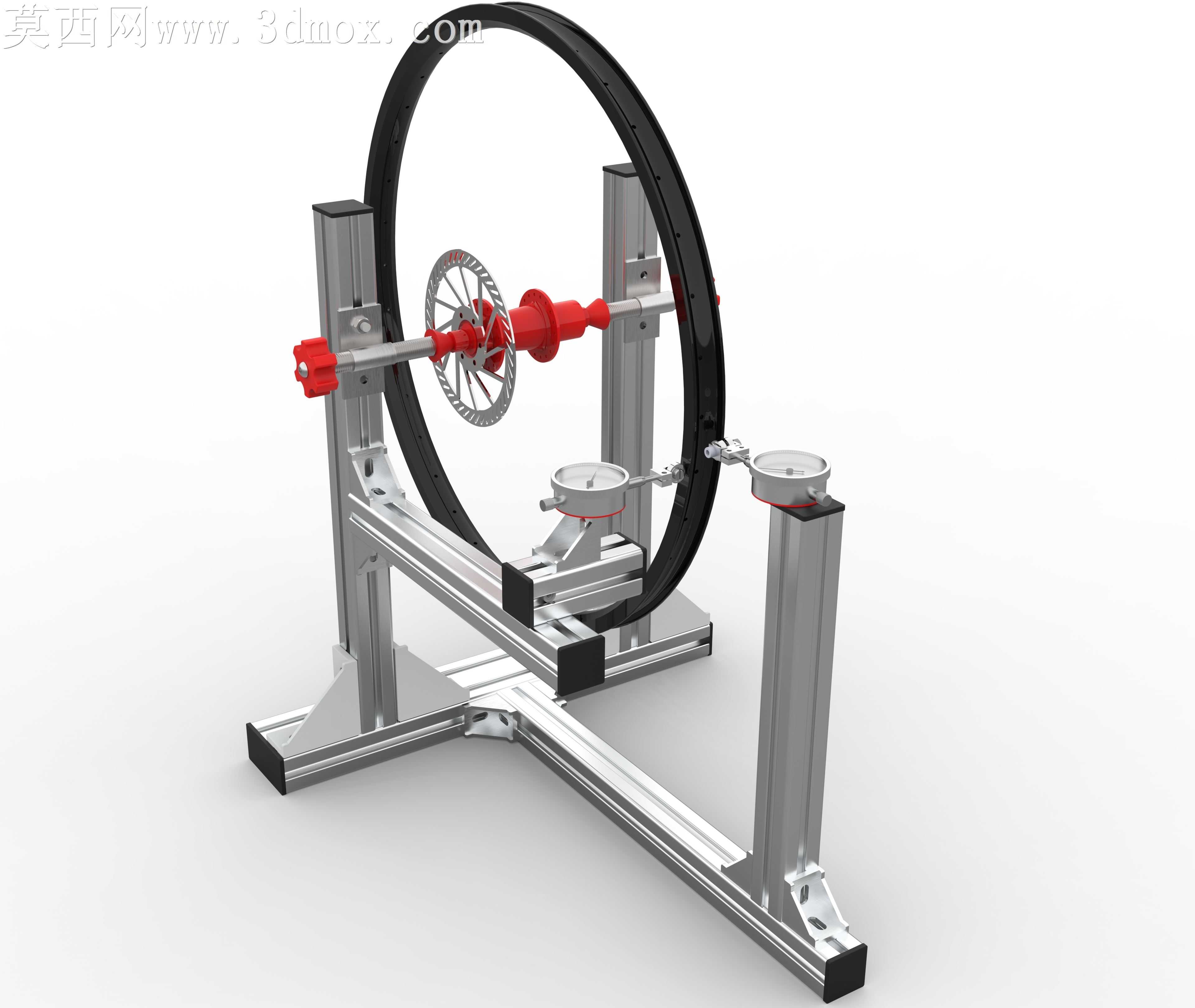

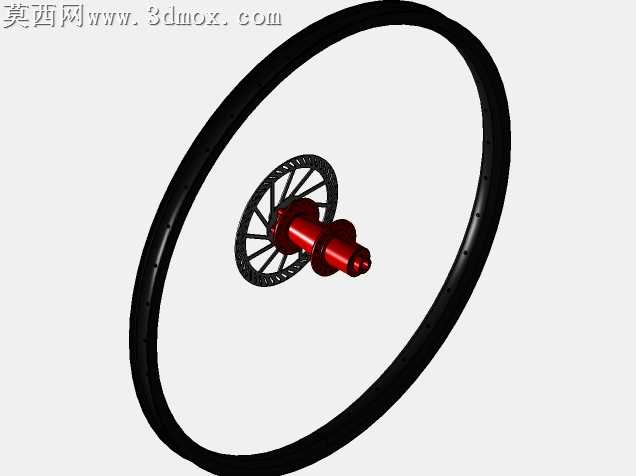

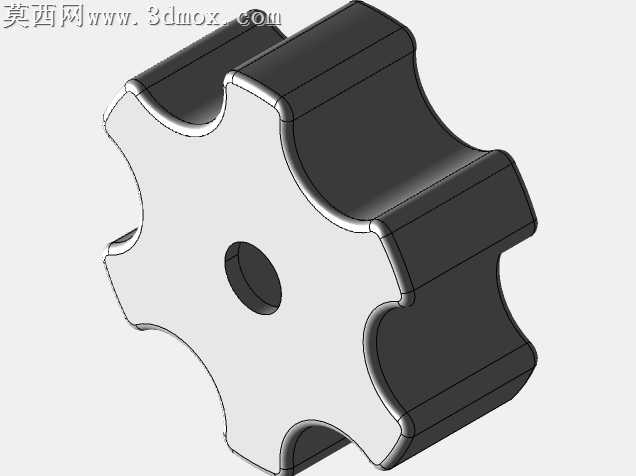

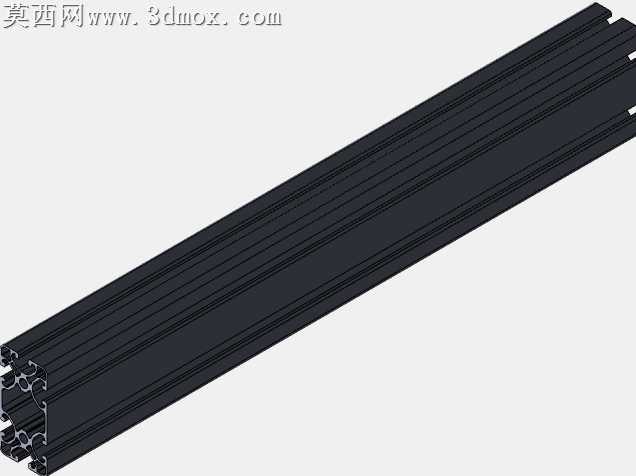

本作品为自行车车轮修整调校专用工装的三维建模设计，整体采用工业铝型材搭建主体框架结构，在三维建模过程中严格遵循机械工装的设计规范，对每一处连接结构、定位组件都进行了精准的参数化建模，确保各部件装配间隙合理，无干涉错位问题。渲染阶段采用写实材质表现方案，铝型材主体赋予磨砂银白金属材质，还原工业铝型材的表面氧化质感，支撑脚座搭配黑色防滑橡胶材质，模拟实际工装的防滑减震特性，轮圈固定轴、调校百分表组件分别赋予亮面金属与哑光工程塑料材质，不同材质的光影反射参数经过反复调试，最终渲染图能够清晰区分各功能部件的材质属性，直观呈现工装的真实外观效果。结构设计上，底部采用十字交叉铝型材底座搭配加宽支撑脚，保障工装使用过程中的稳定性，避免调校轮组时出现晃动偏移；立式支撑柱集成可调节高度的轮组固定轴结构，能够适配不同尺寸规格的自行车轮组安装固定，轴端采用快拆式锁紧结构，方便轮组的快速装拆；轮圈周向设置多组可调式定位测量组件，搭配百分表式检测结构，能够精准检测轮圈的径向跳动、轴向偏摆数值，为轮组辐条调校提供精准的数值参考；中部设置可滑动的调校操作托架，能够承托调校工具，方便操作人员近距离完成辐条松紧调整作业。设计思路围绕自行车轮组修整的实际作业需求展开，摒弃传统简易调圈台的结构缺陷，通过模块化的铝型材拼接结构降低工装的加工制造成本，所有连接部位均采用标准铝型材配件，无需复杂焊接工艺即可完成组装，同时预留了多组扩展安装位，可根据使用需求加装辐条张力计、刹车边打磨组件等扩展功能模块，兼顾工装的实用性与扩展性，能够满足自行车维修门店、个人骑行爱好者的轮组调校修整需求，整体结构布局合理，操作空间充裕，各调节部件的操作位置符合人体工程学设计，长时间作业不易产生疲劳感。
