多工位快速压紧式焊接工装夹具

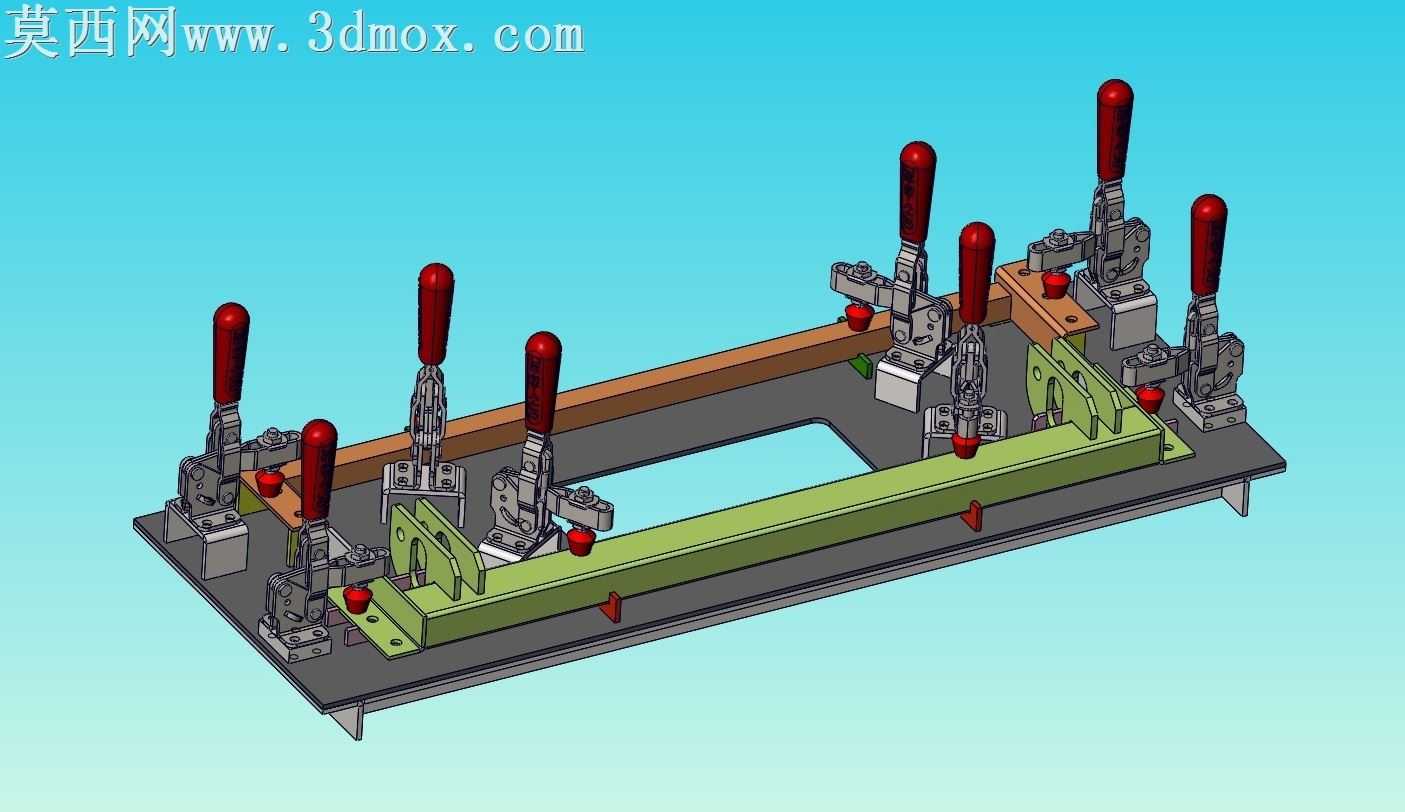

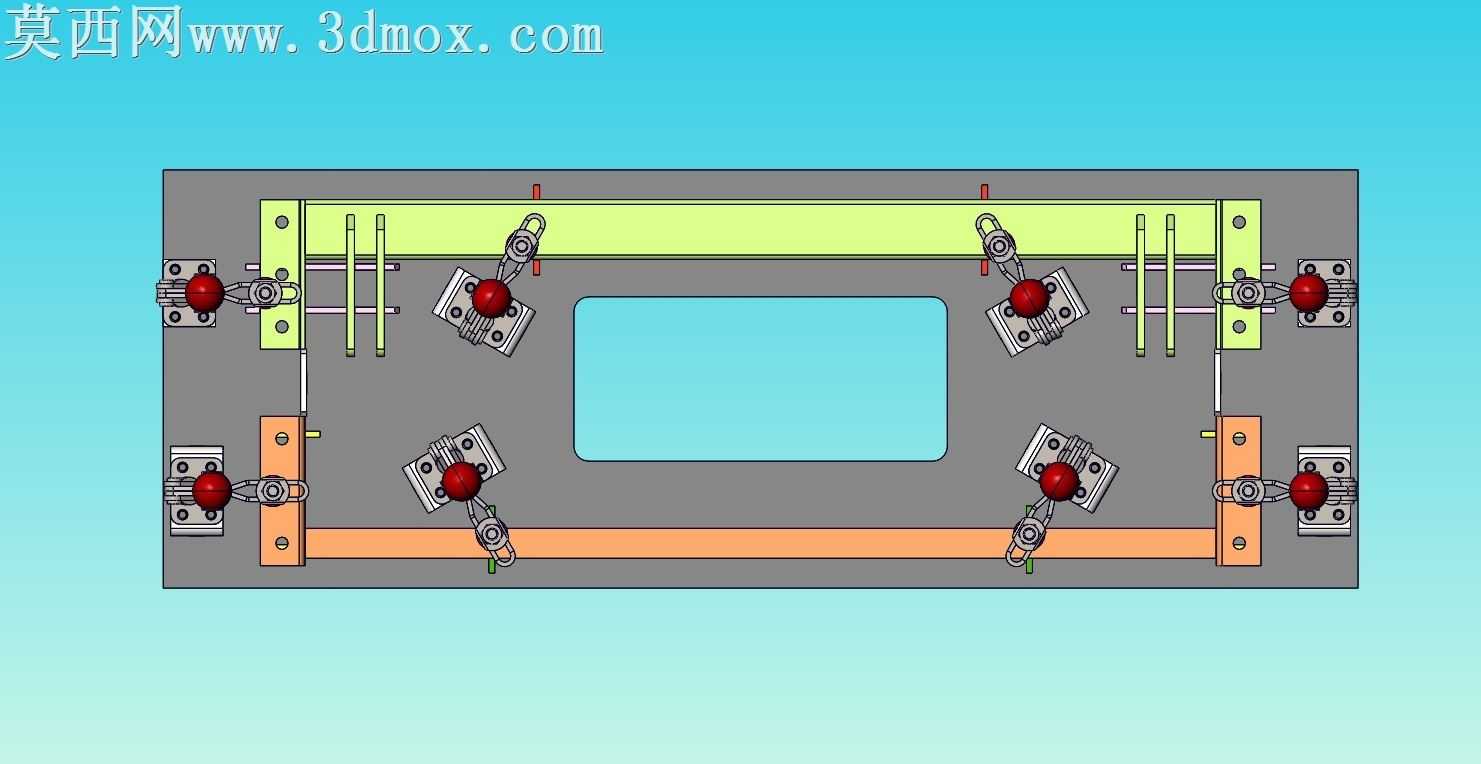

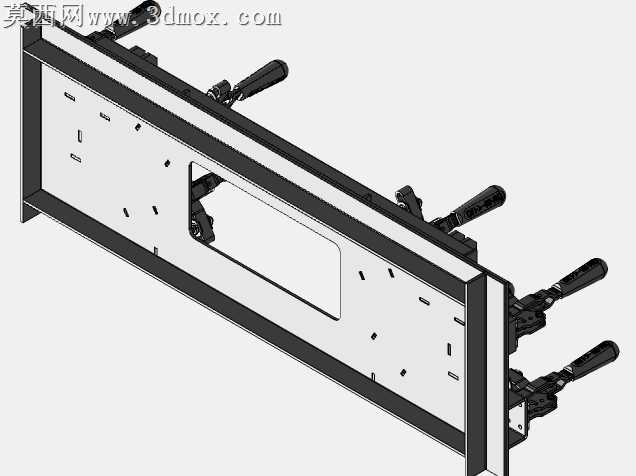

本焊接夹具采用三维参数化建模完成整体设计，建模过程中严格遵循焊接工装的定位基准统一原则，针对长条形焊接构件的装夹需求完成整体布局规划。模型渲染阶段采用哑光金属材质模拟夹具底座与定位块的金属质感，快速夹钳的手柄部分采用红色哑光塑胶材质区分功能部件，背景采用渐变青蓝色突出夹具主体结构，渲染光影柔和，清晰展现各部件的装配关系与结构细节。整体结构以加厚钢板作为承载底座，底座开设镂空减重槽兼顾刚性与轻量化需求，底座上根据待焊接构件的外形轮廓，布置多组垂直式快速夹钳作为压紧执行元件，夹钳安装位置经过精准定位，可同时对构件的多个压紧点施加稳定的压紧力，避免焊接过程中构件出现移位、变形问题。定位部分采用固定式定位块与可调式定位挡块组合的设计，可精准约束待焊接工件的六个自由度，保证各焊接部件的相对位置精度，夹钳端部配备柔性压头，防止压紧过程中刮伤工件表面。设计思路围绕焊接工序的实际操作需求展开，所有夹钳的操作手柄均朝向操作人员一侧排布，预留充足的操作空间，方便工人快速完成装夹与拆卸动作，底座底部设置支撑脚，保证夹具放置的平稳性，同时避免底座底面与工作台面直接接触造成磨损。各部件的装配关系清晰，连接部位的螺栓、定位销等标准件均按照实际规格建模还原，夹钳的活动部件保留合理的运动间隙，可直观模拟压紧与松开的动作过程，整体结构兼顾装夹精度、操作效率与结构刚性，可直接用于焊接工序的工装参考，适配多种同类型长条形构件的焊接装夹需求，有效降低焊接变形概率，提升焊接加工的成品一致性与生产效率。
