适配数控机床的3D打印锁紧夹具

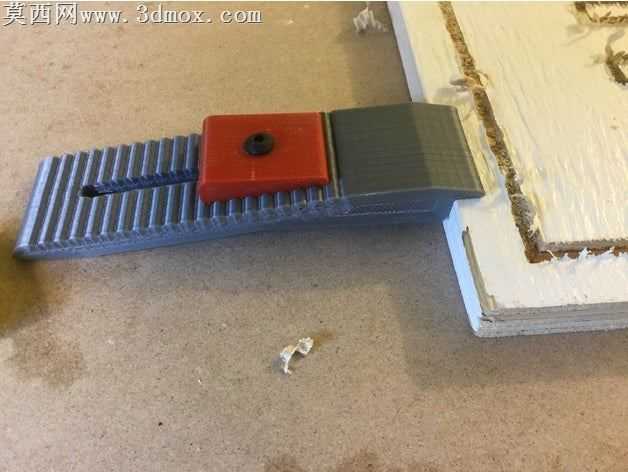

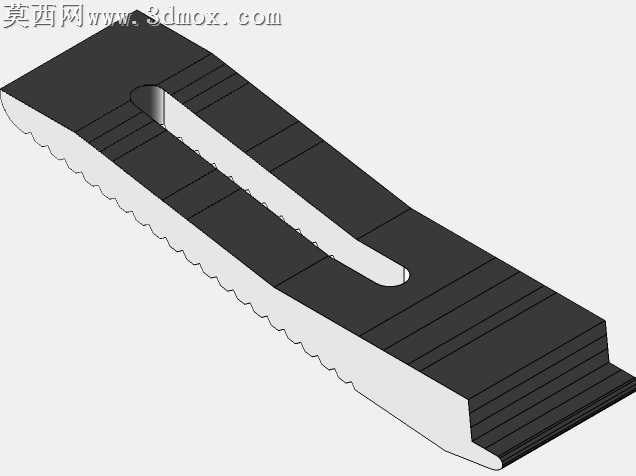

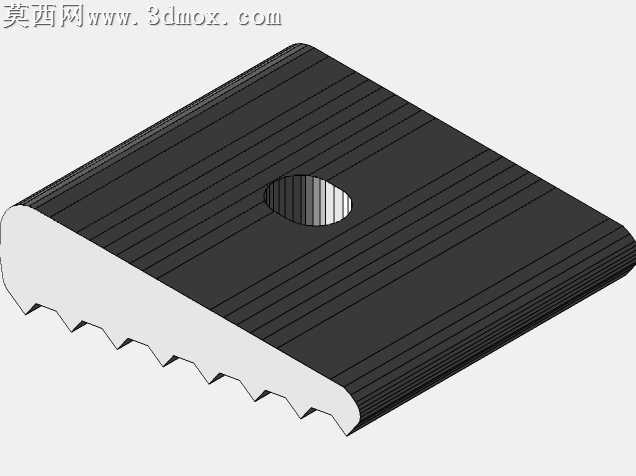

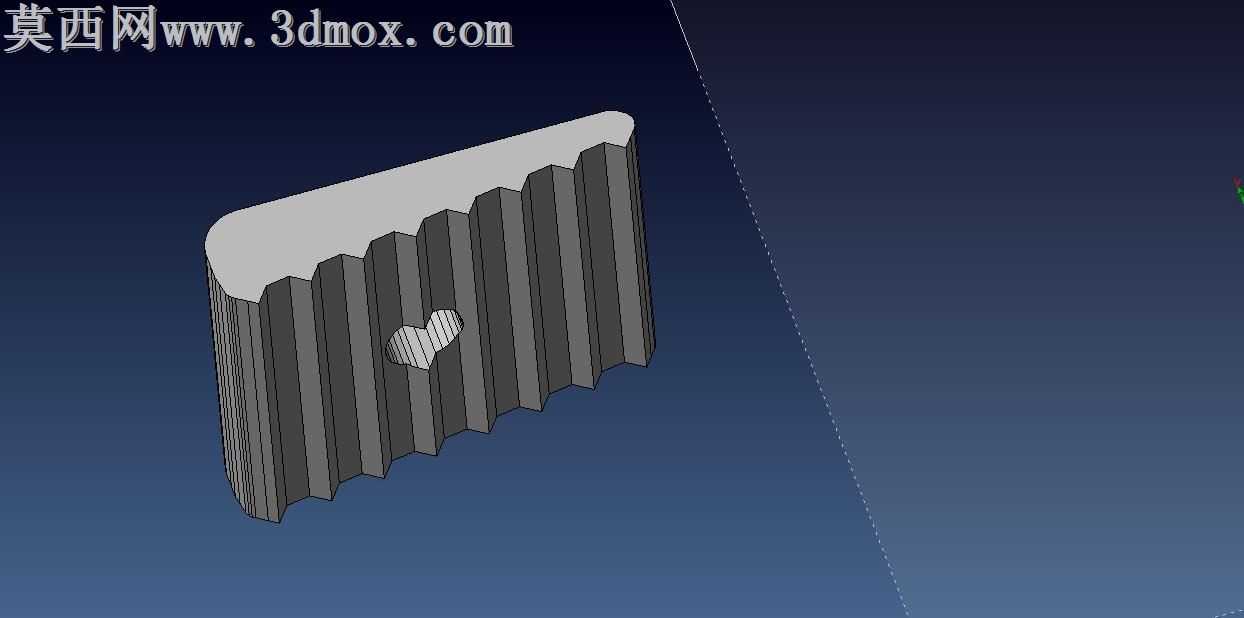

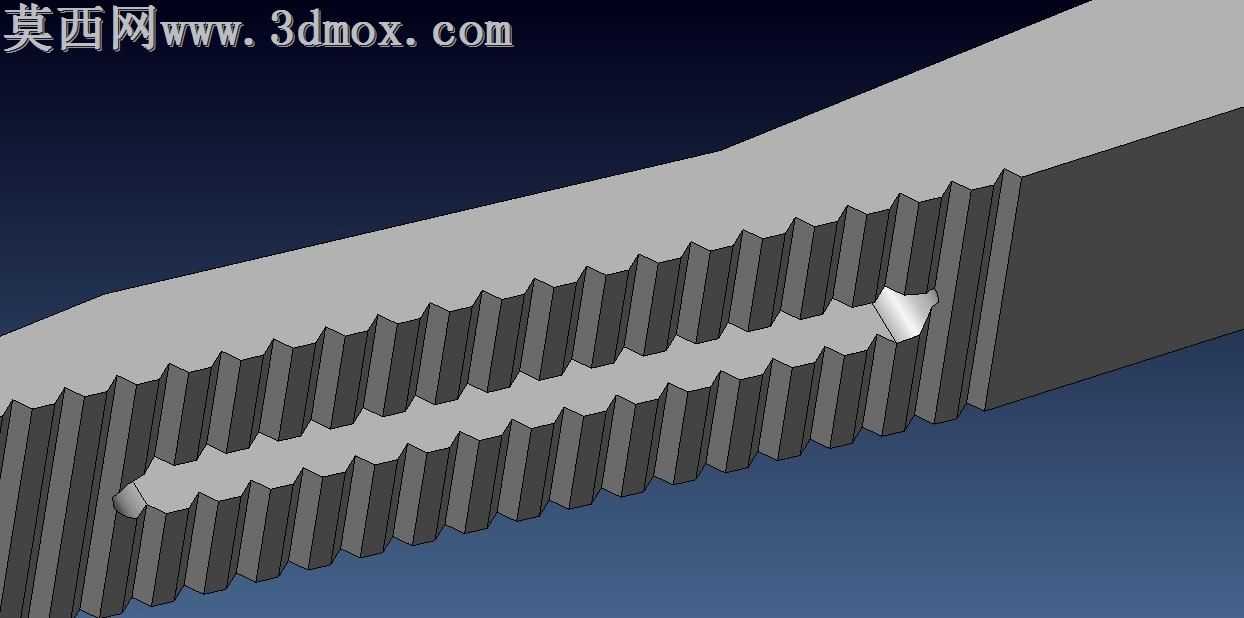

本款夹具采用三维参数化建模方式完成整体结构设计，建模过程中优先考量数控加工场景的实际使用需求，针对小型数控机床顶部限位的使用痛点，将整体结构拆分为带齿纹的绑带主体、红色锁紧滑块两个核心功能模块，所有配合尺寸均预留3D打印工艺的合理公差，避免打印成型后出现装配卡滞、配合松动的问题。建模阶段对绑带主体的齿形结构做了等距阵列处理，齿距参数匹配M5、M6直径螺栓的锁紧行程需求，确保锁紧滑块滑入后可与齿纹形成稳定的卡合限位，能够完全阻挡加工过程中工件或辅具的前后窜动；同时对绑带的弯折段做了圆角过渡处理，既提升了3D打印成型时的结构强度，避免层间应力集中导致的弯折处断裂，也能更好地贴合机床安装面的边缘轮廓，保证安装后的贴合稳定性。材质与渲染环节，针对3D打印常用的PLA、PETG耗材特性做了材质参数匹配，绑带主体赋予深灰色工程塑料材质，还原FDM打印的层纹质感，锁紧滑块赋予亮红色工程塑料材质，表面做轻微磨砂质感处理，金属锁紧螺栓赋予发黑碳钢材质，添加细微的金属反光与使用磨损痕迹，渲染场景还原实际加工车间的工作台环境，搭配真实的木屑、加工碎屑元素，让成品渲染图更贴近实际使用状态。结构设计上特意将夹具整体做低剖面处理，压缩夹具安装后的垂直方向高度，确保加工过程中除尘设备的吸尘管路可以顺畅从夹具上方通过，不会出现管路被夹具剐蹭、阻挡的问题，不影响机床日常除尘作业的开展；锁紧滑块中心预留标准螺栓安装孔，可通过单颗螺栓实现滑块的压紧锁止，操作便捷无需复杂的锁紧步骤，绑带的齿纹段做了足够的长度延伸，可适配一定范围内的不同安装宽度需求，具备较好的场景通用性。整个设计从3D打印的工艺可行性出发，所有结构均无需添加支撑即可完成打印，打印完成后仅需简单去除毛边即可投入使用，无需二次加工处理，兼顾了结构实用性与制作便捷性。
