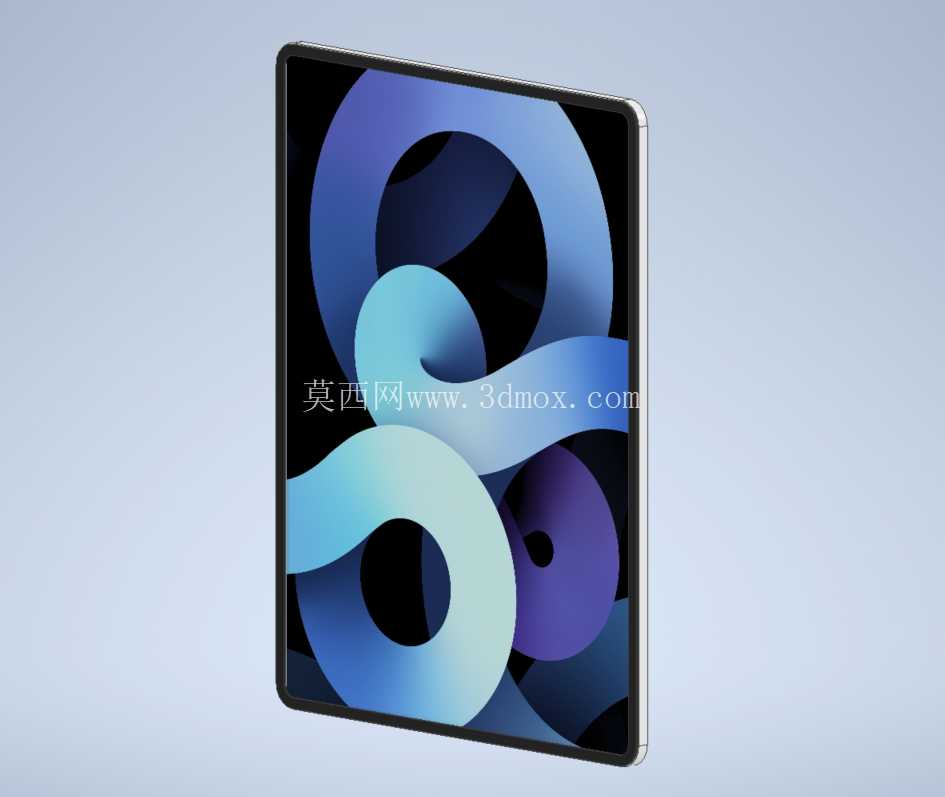

全面屏轻薄平板电脑外观结构三维数模

　　这款平板设备的三维数模还原了消费级旗舰平板的完整外观结构，建模过程中优先考虑了数码产品结构验证、周边配件开发的实际使用需求，没有做多余的艺术化夸张处理，所有曲面、倒角、接口位置都贴合量产产品的实际装配逻辑。从实际应用场景来看，该数模可直接用于平板保护套的结构匹配验证，做磁吸配件的磁路排布模拟时，可直接依托机身的厚度参数、边框弧度设置磁吸点位，避免出现配件贴合偏移、磁吸力度不足的问题；也可用于桌面支架、车载支架的夹持范围校核，支架夹臂的开合行程、托板的承托角度都能基于模型的机身宽度、侧边弧度做适配调整，减少实物打样的反复修改次数。建模时对机身的R角处理做了精准还原，四个边角的圆弧过渡并非统一曲率，靠近侧边的位置曲率变化更平缓，这部分细节直接关系到软质保护套的边角贴合度，若曲率偏差超过0.2mm，套装配后就会出现边角起翘、按压松动的问题。机身中框与屏幕盖板的衔接处做了0.15mm的台阶差设计，这个结构是量产时为了避免屏幕盖板直接受磕碰预留的缓冲边界，建模时保留了这个细节，做屏幕钢化膜的开模数据参考时，可直接依据这个台阶差设置膜片的边缘覆盖范围，避免出现膜片顶壳、边缘白边的问题。

　　机身侧边的按键位置做了精准的位置标定，电源键、音量键的凸起高度、按键与中框的间隙都按照实际装配公差做了还原，做带按键位的保护套设计时，可直接在模型上对应位置开出按键避让孔，校核按键按压的行程空间，避免出现保护套装好后按键卡滞、按压无反馈的问题。机身背部的摄像头模组凸起部分做了独立的结构拆分，模组边缘的倒角、凸起高度与机身背板的过渡曲面都做了连续处理，做背部支架、磁吸充电配件的适配时，可避开摄像头模组的凸起区域，避免配件放置时出现歪斜、贴合不牢的情况。

　　从安装边界来看，模型的整体厚度控制贴合量产轻薄平板的实际参数，机身侧边的Type-C接口位置、开孔深度都做了准确还原，做拓展坞、转接线的插拔干涉验证时，可直接模拟插头插入的过程，检查接口周边的机身弧度是否会对插头插入造成阻挡，避免出现插头无法完全插合、接触不良的问题。屏幕部分的建模区分了显示区域与黑边区域，显示区域的平面度做了严格控制，没有出现曲面畸变，做屏幕类配件的贴合验证时，可直接在显示区域平面上模拟胶层涂布、膜片贴合的过程，检查贴合后的气泡风险、边缘对齐精度。

　　整个模型的曲面都做了G2连续处理，中框与背板的过渡位置没有出现生硬的折边，这部分细节对于做产品外观渲染、CMF工艺验证十分重要，模拟阳极氧化、磨砂喷涂等表面工艺时，曲面的连续性直接影响渲染效果的真实度，也能帮助工艺人员评估不同曲面位置的喷涂厚度均匀性，提前调整喷涂参数。在做产品结构教学案例时，这个模型也可作为消费类电子产品一体化机身设计的参考样本，讲解轻薄类数码产品如何在有限的机身厚度内平衡结构强度与外观质感，比如中框的微弧设计如何提升手持握持的贴合度，背板的磨砂质感处理如何减少指纹残留同时提升抗刮性能。
