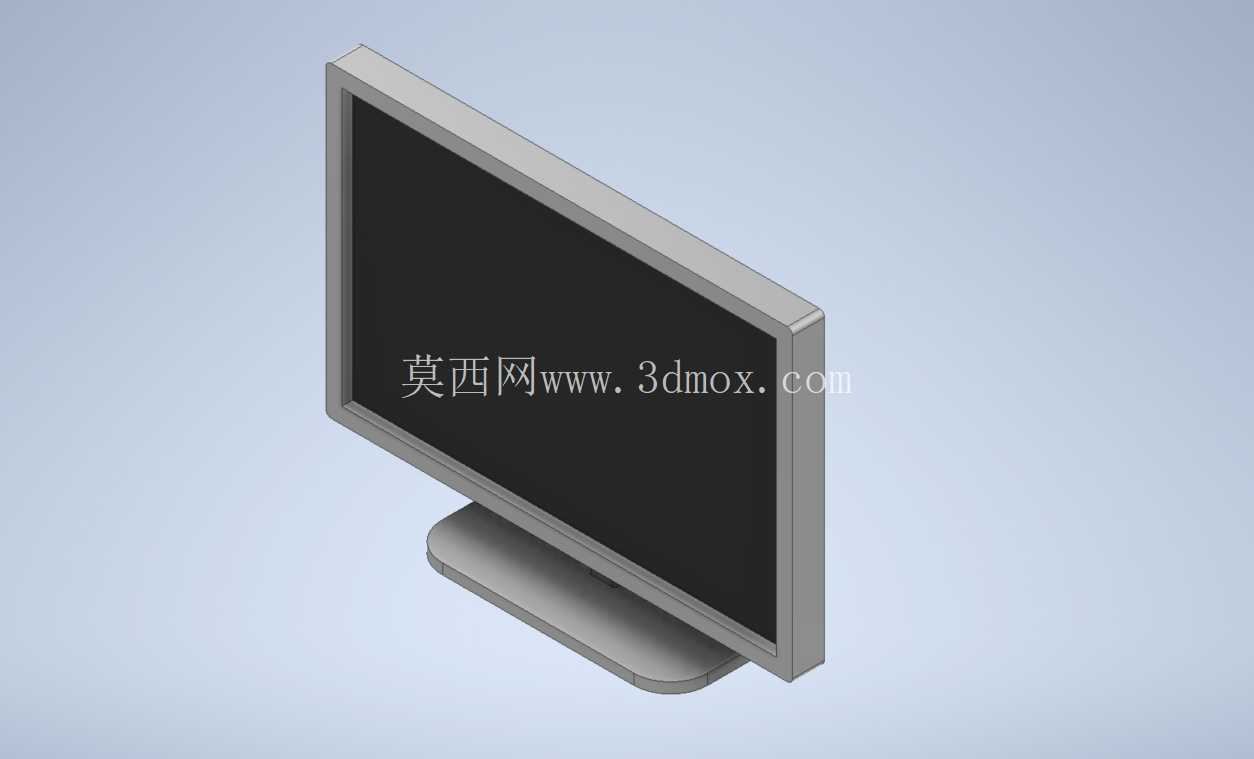

19英寸桌面式电脑显示终端外观结构

　　该19英寸显示终端的三维结构设计，首先围绕桌面办公、工业工位监控、普通家用影音三类核心应用场景展开尺寸边界的敲定，19英寸的对角线屏体规格是早年商用显示设备的主流选型，既能够满足单屏显示文档、监控画面的视野需求，又不会因为屏体过大占用过多桌面纵深空间，适配多数常规办公桌的摆放余量。从结构组成来看，整体分为显示模组外框、背部支撑壳体、底座连接结构三个核心部分，外框采用窄边等宽的矩形造型，前框边缘做了微小的圆角过渡，避免直角磕碰带来的安全隐患，同时前框的厚度控制在合理范围，既能够容纳液晶面板的固定卡扣、驱动板的安装位，又不会让正面视觉显得过于厚重。

　　底座部分采用椭圆形的扁平支撑结构，这种造型的设计思路首先是考虑支撑稳定性，椭圆的长轴方向与屏体的宽度方向平行，能够有效抵抗前后方向的倾覆力矩，即使用户不小心触碰屏体上部，也不容易出现倾倒风险；其次扁平的底座不会过多占用桌面的垂直空间，键盘等外设可以在底座前方正常摆放，不会出现干涉。背部的支撑壳体与底座之间采用固定角度的连接结构，这个仰角是经过人体工程学验证的常规使用角度，适配普通坐姿下人眼的视线高度，不需要额外的角度调节结构就能够满足多数场景的使用需求，简化了整体结构的零件数量，降低装配复杂度。从安装边界来看，屏体整体的宽度、高度、纵深尺寸都做了适配性设计，背部预留了驱动板、电源接口的安装空间，前框的内边缘尺寸刚好匹配19英寸4:3比例的液晶面板，面板固定位的卡扣位置均匀分布在四周边框内侧，能够保证面板安装后不会出现松动，同时避免边框对显示区域的遮挡。在实际用途层面，这类显示终端既可以作为台式电脑的显示输出设备，用于办公文档处理、工业设备的操作界面显示，也可以接驳电视信号模块作为小型桌面电视使用，适配门店监控、工位操作、家用小空间摆放等多种场景。

　　设计过程中没有采用过多复杂的曲面造型，整体以平直的大面搭配微小的圆角过渡为主，一方面是降低外壳注塑生产的模具复杂度，提升量产时的良率，另一方面这种简洁的造型能够适配多数办公、工业场景的装修风格，不会显得突兀。外框的壁厚设计遵循塑料外壳的常规设计规范，均匀的壁厚能够避免注塑过程中出现缩痕、翘曲等缺陷，支撑筋位的布置集中在背部连接底座的位置，将屏体的重量均匀传递到底座上，避免长期使用后出现连接位断裂的问题。底座的底部预留了防滑胶垫的安装槽，安装胶垫后能够增加底座与桌面之间的摩擦力，进一步提升摆放稳定性，同时避免底座硬塑料材质刮花桌面表面。

　　从结构细节来看，前框与后壳的连接采用卡扣加少量螺丝的固定方式，卡扣分布在四周边缘，能够实现快速装配，少量螺丝布置在底部靠近底座连接位的隐蔽位置，既保证连接的牢固性，又不会破坏外观的整体性。接口区域预留了常规的VGA、电源接口位置，开口尺寸符合通用接口的安装规范，能够适配标准的接口配件，不需要额外定制特殊规格的接插件。整体结构没有多余的装饰性设计，所有造型特征都服务于功能需求，外框的宽度刚好覆盖面板的边缘黑边，不会出现漏光的问题，同时边框的强度足够，在搬运过程中轻微的挤压不会导致边框变形压迫面板造成损坏。
