落地式智能广告展示屏结构设计

本次设计的落地式智能展示终端，主要面向线下商业场景的信息传播需求，常见部署点位包括连锁餐饮门店入口、商超中庭通道、写字楼大堂、展会现场展位入口、政务服务大厅等候区等区域，承担动态广告投放、活动信息公示、排队叫号提示、产品功能演示等实际功能，相比传统张贴式海报、灯箱广告，这类设备支持远程内容更新、分时段定向推送、多素材轮播，无需人工频繁更换物料，大幅降低线下宣传物料的更换成本与人力投入。

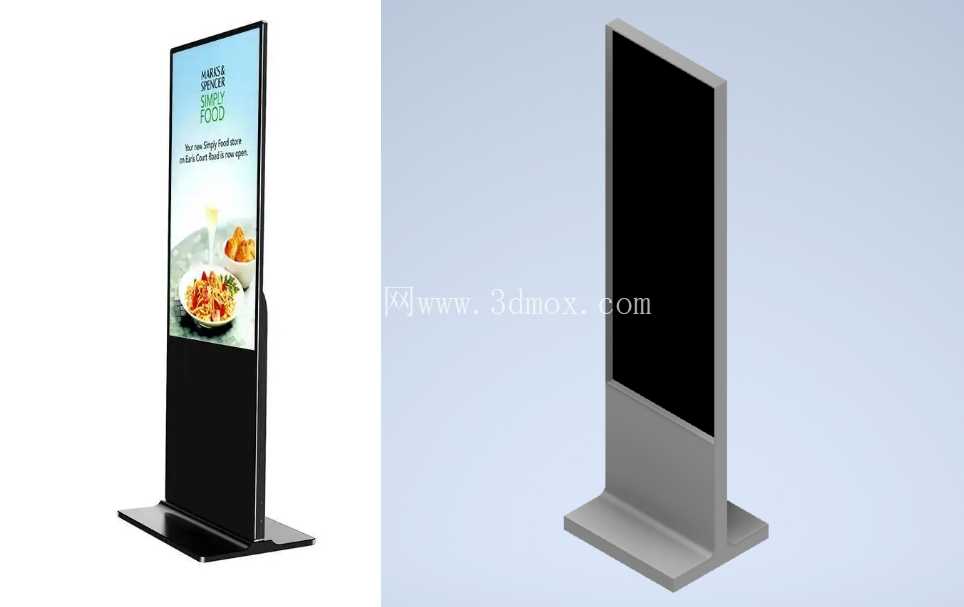

从结构设计逻辑来看，整机采用立式落地自支撑结构，底部为一体化冲压成型的配重底座，底座边缘做圆角过渡处理，避免人员通行时磕碰造成划伤，底座内部预留配重块安装腔，可根据实际部署场景的地面平整度、人员流动密度调整配重重量，保证整机在受到轻微外力碰撞时不会发生倾覆，底座底部预留四个可调脚杯安装位，可在地面存在10mm以内高度差时完成调平，避免设备长期倾斜放置导致内部屏体受力不均出现显示故障。屏体支撑段采用薄型化立柱设计，立柱内部做分层腔体规划，下层腔体预留电源模块、驱动主板、散热风扇的安装位置，走线全部沿立柱内部的走线槽排布，避免线缆外露造成的安全隐患与美观问题，上层腔体为屏体安装位，屏体采用前维护贴合设计，无需拆卸整机后盖即可完成屏体更换与检修，降低后期运维的操作难度。

外形尺寸方面，整机总高度控制在1850mm左右，屏体显示区域中心距离地面高度约1500mm，符合成年人站立状态下的平视视线范围，无需刻意抬头或低头即可完整获取屏幕显示内容，屏体宽度设置为650mm，厚度控制在80mm以内，在保证43-55寸标准显示面板适配性的前提下，尽可能压缩设备的侧向占用空间，单台设备的地面投影面积仅为0.22㎡，不会对通道通行空间造成过多占用。设备正面的显示区域分为上下两个功能段，上部为高清LED显示区，支持1080P及以上分辨率的动态视频、静态图片展示，下部可根据需求选配触控交互模块，支持用户点击查询相关信息，也可集成热敏打印、二维码扫描等扩展模块，适配不同场景的功能需求。

在安装边界设计上，设备部署时要求背部距离墙面预留不小于100mm的散热间隙，保证背部散热风道的空气流通，避免长时间高亮度运行时内部积热造成元器件寿命衰减，设备左右两侧预留不小于500mm的操作空间，方便后期运维人员打开侧盖进行检修作业，供电接口设置在设备背部下方距离地面200mm位置，适配常规墙面插座的布线高度，无需额外进行地面开槽布线。整机外壳采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，既可以避免强光环境下的外壳反光影响屏幕观看效果，也能提升外壳的耐磨抗腐蚀性能，适配餐饮门店等存在油污、水汽的复杂使用场景，屏幕表面覆盖钢化玻璃保护层，可抵御日常清洁时的剐蹭以及轻微外力冲击，降低公共场景下的屏幕损坏概率。

从结构可靠性角度出发，设计阶段针对屏体安装框架做了加强筋处理，在屏体背部的四个角位设置缓冲减震胶垫，避免运输过程中的颠簸震动造成屏体碎裂，整机的所有拼接缝隙控制在0.5mm以内，既可以防止灰尘、蚊虫进入设备内部，也能提升整机外观的整体性。散热系统采用自然对流加辅助风扇的组合设计，在设备背部上下位置设置通风防尘网，常温环境下依靠空气自然对流完成散热，当内部温度超过设定阈值时自动启动辅助风扇加速空气流通，兼顾静音效果与散热效率，适合在对噪音有要求的写字楼、图书馆等场景使用。
