双把手运动相机挂载稳定云台结构

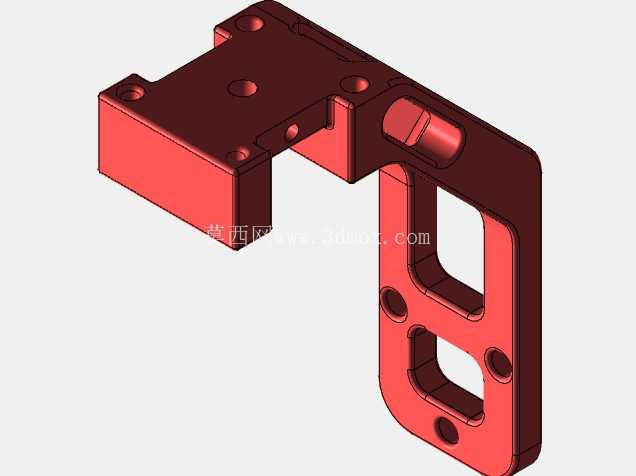

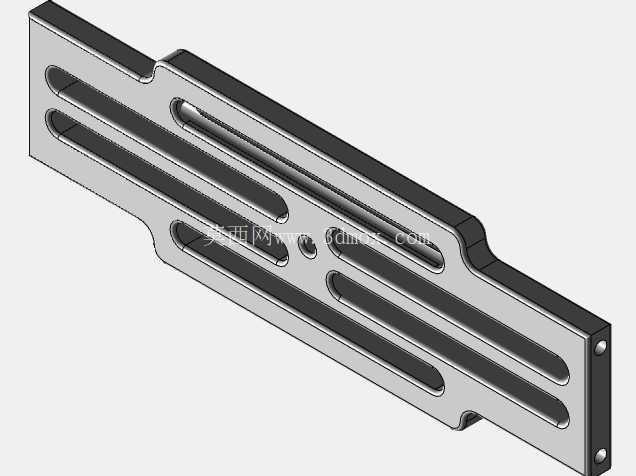

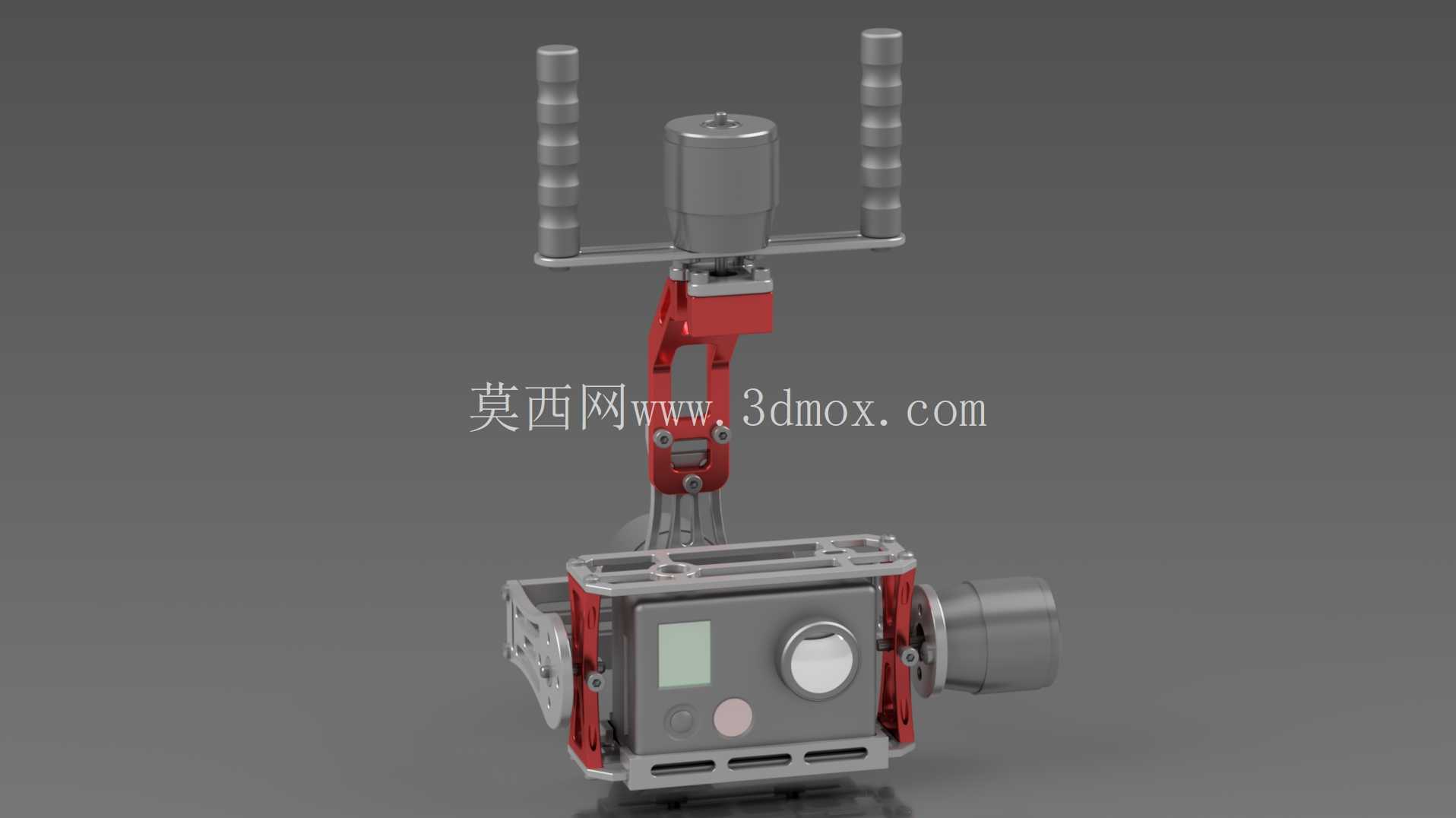

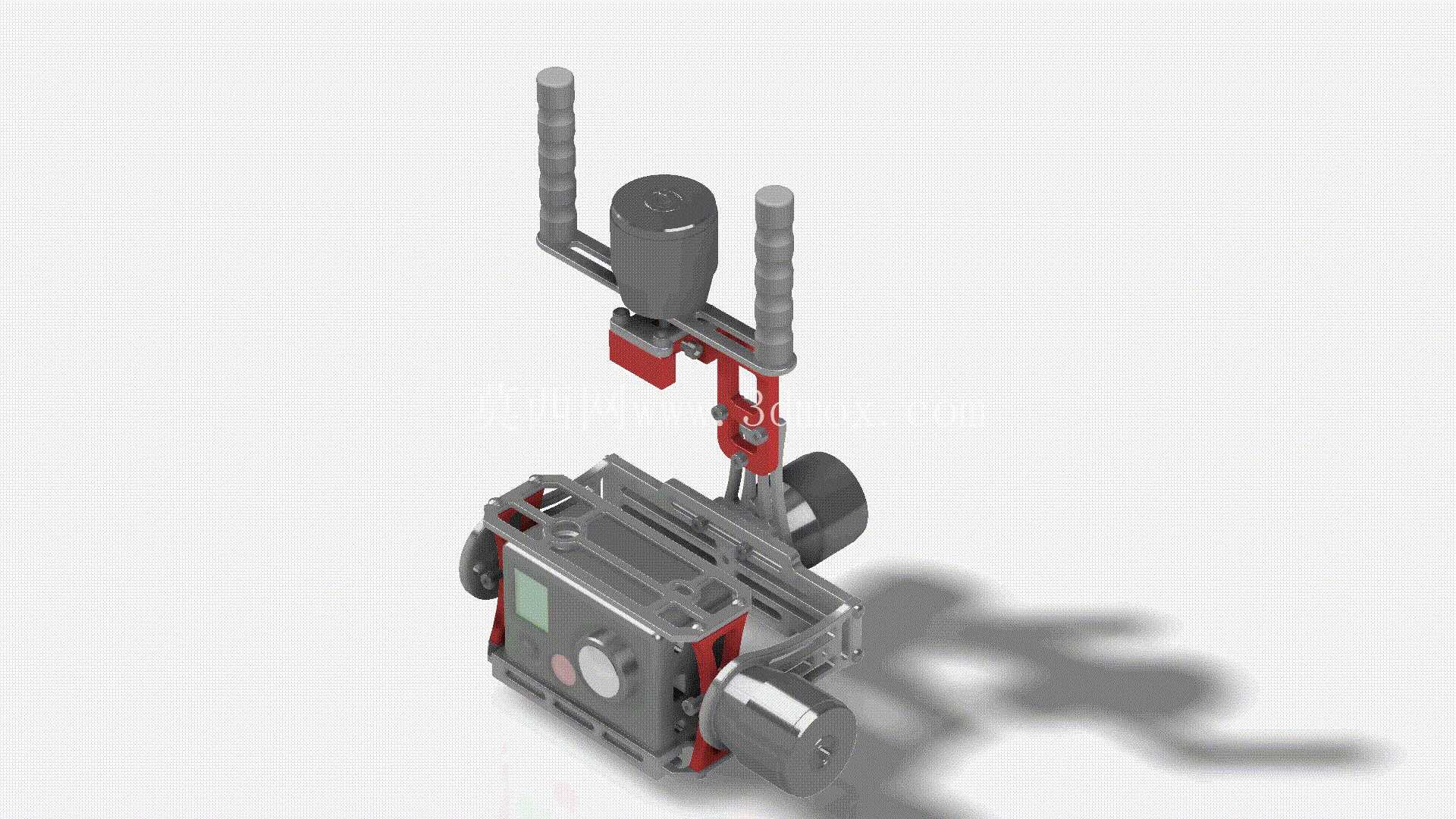

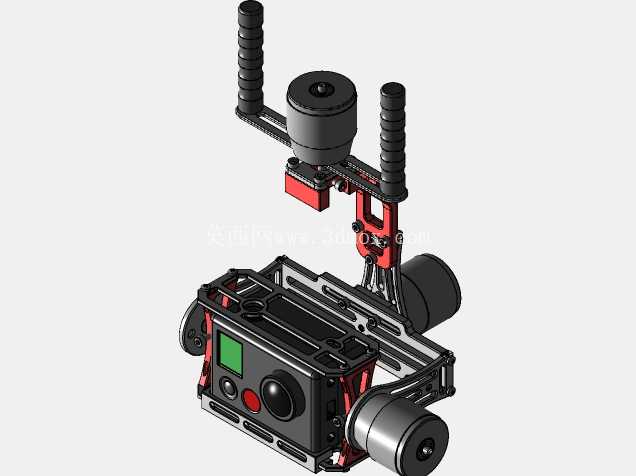

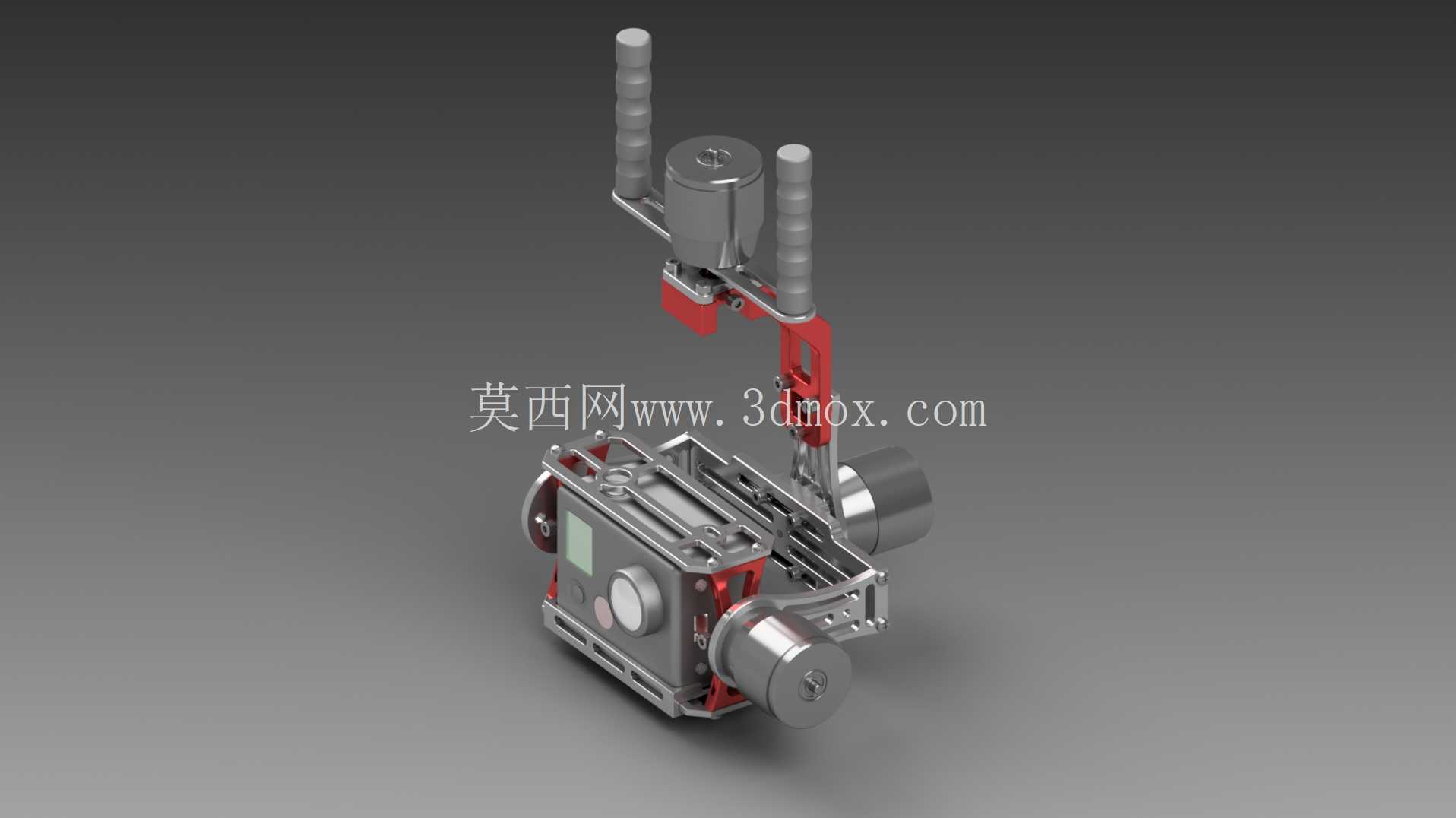

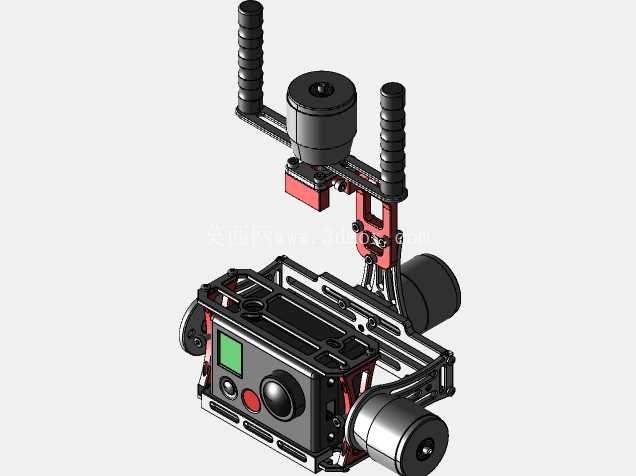

　　这款手持双把手相机云台，主要面向户外跟拍、运动场景第一视角记录、小型影视团队单兵作业场景设计，核心作用是抵消手持移动过程中产生的多维度抖动，保证搭载的运动相机输出画面平稳无拖影，适配极限运动记录、户外vlog拍摄、低空作业巡检画面采集等实际使用需求。从结构设计逻辑来看，整体采用分层式承载思路，最上方的横向握把组件设置两根平行的防滑握持柱，柱身做等距环形凸起纹路，增大手部接触摩擦力，即便佩戴防滑手套操作也能稳定持握，不会出现滑脱问题；握把中部下方连接俯仰调节关节，关节处采用红色高强度工程塑料材质做支撑臂，臂身开设多组减重镂空槽，在保证结构抗弯强度的前提下尽可能降低整体自重，减少长时间持握的手臂负载。

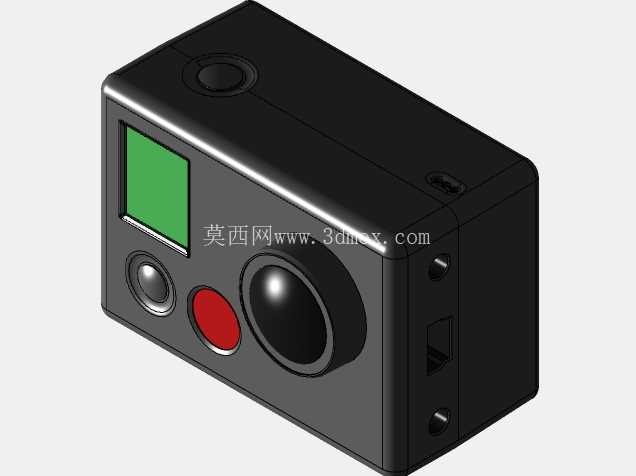

　　支撑臂与下方相机承载舱之间设置转动阻尼结构，可实现俯仰角度±90度范围内的无级锁止，使用者可根据拍摄需求快速调整相机拍摄角度，调整后阻尼结构可自动保持角度固定，不会出现拍摄过程中角度下滑偏移的问题。下方相机承载舱采用框架式包裹结构，边框设置多组标准安装螺孔，可兼容不同尺寸的运动相机安装固定，舱体正面预留相机屏幕、操作按键、镜头的对应避让空间，安装后无需拆卸云台即可直接操作相机参数、查看拍摄画面，镜头位置预留转接环安装位，可外接广角镜头、滤镜等摄影配件，拓展使用场景。舱体侧面设置快拆锁扣，只需按压锁扣即可快速取出或装入相机，更换设备的操作流程无需借助额外工具，单人即可在数秒内完成操作。

　　从安装边界尺寸来看，整体横向握把跨度控制在220mm范围内，纵向总高度从握把顶端到相机舱底部为280mm，相机承载舱内部有效安装尺寸为70mm50mm30mm，可适配市面上绝大多数主流运动相机型号，握把直径设置为25mm，符合成年人手部握持的人机工程学尺寸，长时间持握不会产生明显的硌手感。结构设计上所有转动配合位置都设置了耐磨衬套，减少反复转动调整产生的磨损量，延长整体使用寿命，框架边缘全部做R2圆角过渡处理，避免尖锐边角在使用过程中刮蹭手部或者磕碰相机表面。

　　实际使用过程中，该云台可通过调整阻尼大小适配不同的拍摄移动速度，慢走跟拍时可调大阻尼保证画面平稳，快速跑动跟拍时可适当调小阻尼抵消高频抖动，同时握把两端可外接补光灯、麦克风等外置拍摄配件，无需额外增加拓展支架即可完成整套单兵拍摄设备的挂载，减少外出拍摄的配件携带量。承载舱底部预留标准1/4英寸螺孔，除了手持使用外，还可直接固定在三脚架、头盔侧面、车载支架等不同承载平台上，实现手持、固定机位多场景切换使用，无需额外购置转接配件。整体结构没有冗余的复杂传动部件，所有零件都采用模块化设计，单个零件损坏后可单独拆卸更换，降低后期维护成本，受力集中的关节位置都做了加厚处理，可承受1.5kg以内的设备挂载重量，满足运动相机外加小型配件的总负载需求。
