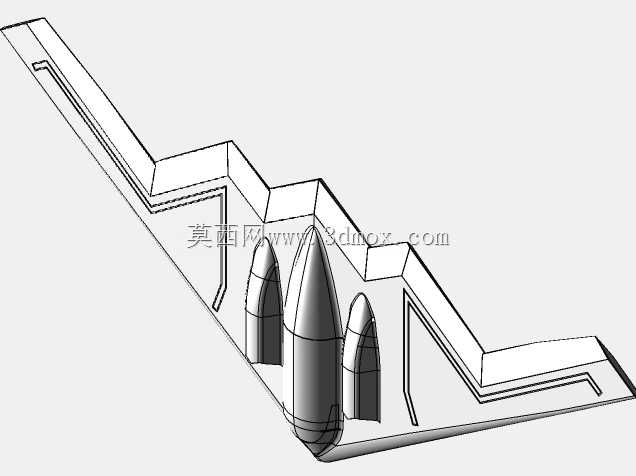

飞翼布局隐身战略轰炸机外形结构建模

本次建模围绕飞翼布局隐身战略轰炸机的气动外形与结构边界展开，核心还原该类航空器无垂尾、翼身完全融合的典型构型特征。从实际工程应用场景来看，这类构型的航空器主要承担远程战略突防任务，飞翼布局的设计核心首先是缩减全机雷达反射截面积，整个机身与机翼采用连续光滑的融合曲面过渡，不存在传统布局中垂尾、平尾与机身衔接形成的直角反射结构，所有棱边均做平行对齐处理，让入射雷达波仅能向固定的几个低威胁方向反射，大幅压缩敌方雷达的探测距离与跟踪稳定性。

建模过程中首先梳理了气动设计的核心约束：飞翼布局取消了传统的垂直安定面，航向稳定性完全依靠机翼后缘的阻力方向舵差动、以及机身表面的隐身喷流引射结构实现，因此在曲面构建时，严格保证机翼后缘的舵面安装边界与翼面曲面的切线连续性，避免出现台阶或曲率突变，既影响气动效率，也会破坏隐身性能。整个机体的剖面沿展向采用渐变的翼型设计，机身中段厚度最大，用于容纳内置弹舱、航电设备舱与燃油储舱，向翼尖方向厚度逐步收薄，翼尖做切尖处理，既可以降低诱导阻力，也能避免翼尖锐角形成的强雷达散射源。

在进气道与尾喷口的结构处理上，建模还原了背负式S弯进气道的外轮廓特征，进气道上沿与机身上表面完全融合，避免入射雷达波直接照射到发动机压气机叶片形成强反射；尾喷口采用扁平嵌入式设计，出口与后机身下表面平滑过渡，可通过机身结构遮挡喷口的红外辐射特征，同时降低后向的雷达反射强度。起落架舱门、弹舱门的边缘均采用锯齿形设计，锯齿边的角度与机翼前后缘的棱边角度保持平行，保证全机的散射波峰统一。

从安装边界来看，整个模型严格匹配飞翼布局的展弦比约束，机身长度与翼展的比例控制在合理区间，保证亚音速巡航阶段的升阻比优势，同时所有外露的传感器窗口均做了埋入式处理，与机体表面齐平，没有突出的结构件破坏整体的连续曲面。这类建模成果可用于航空专业的气动布局教学演示、隐身结构设计的原理验证，也可作为相关科普场景的三维展示载体，帮助结构设计从业者理解飞翼布局在气动与隐身性能上的平衡设计逻辑，掌握翼身融合曲面的建模思路与曲率控制要点。
