IRLZ44N型N沟道功率MOSFET场效应管

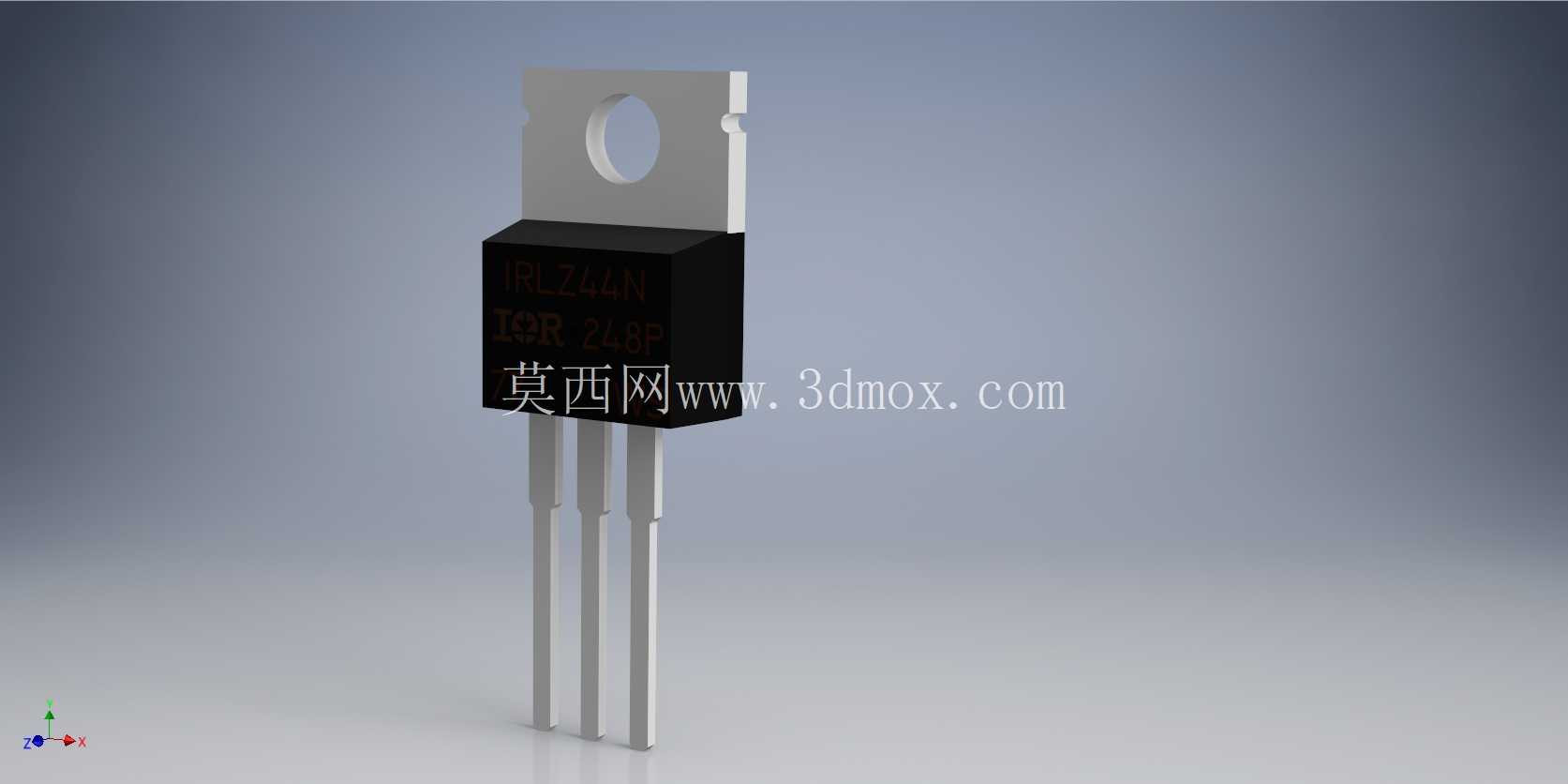

在低压大电流开关电路的设计选型中，IRLZ44N是很多工程师做原型验证、小批量设备开发时绕不开的一款功率器件，这次做的1:1复刻三维数模，完全参照实物的引脚排布、塑封本体尺寸、散热片安装位做的全特征还原，没有做任何简化处理，能直接导入PCB结构设计、设备外壳干涉检查、散热组件匹配的流程里用。

从实际应用场景来看，这款逻辑电平驱动的N沟道MOSFET，最常出现在Arduino等微控制器直驱的负载回路里——比如小型直流电机的正反转驱动板、低压LED阵列的调光回路、DIY类3D打印机的热床加热控制、小型无人机的电调功率级、便携储能设备的低压输出开关，甚至不少入门级机器人的舵机供电通断控制，都能见到它的身影。和普通非逻辑电平的功率MOSFET不同，它的栅极阈值电压低至4V，意味着不需要额外搭建栅极驱动升压电路，直接用单片机IO口输出的3.3V或5V电平就能可靠导通，省掉了驱动电路的BOM成本，也缩小了控制板的布板面积，这也是它在创客圈、小批量工控板开发里普及率极高的核心原因。

做这个数模的时候，首先卡的是安装边界尺寸：TO-220封装的本体塑封部分长宽高严格匹配实物公差，三个引脚的间距、引脚伸出长度、引脚厚度都按实际器件的标称公差做了参数化建模，引脚的折弯角度也留了常规直插安装的默认形态，同时保留了可编辑的参数接口，要是做表贴焊接的弯脚版本，直接调整折弯参数就能快速适配，不用重新画本体。背面的散热金属片部分，特意把安装孔的位置、孔径、沉台尺寸做了精准还原，不管是配绝缘粒装在铝型材散热片上，还是直接贴在PCB板的露铜散热区，都能直接在装配体里检查干涉，不用等打样回来才发现散热片和周边电容、接线端子撞件。

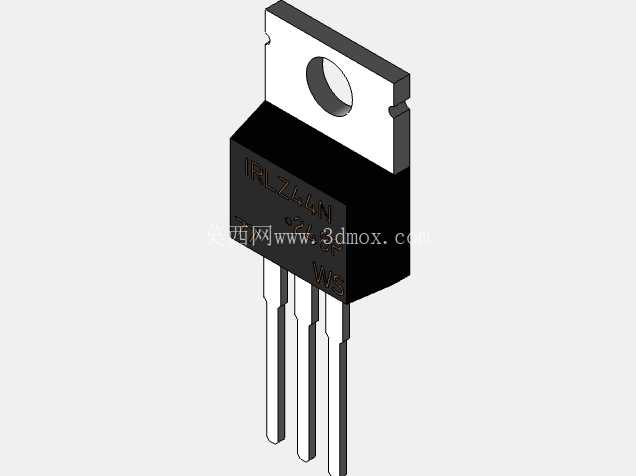

从功能特性的还原角度，建模时没有把它当成一个简单的方块加引脚的示意模型，而是把塑封本体表面的标识区域、引脚根部的注塑封胶痕迹、散热片和塑封结合的台阶位都做了细节还原，做产品爆炸图、装配演示动画的时候，这个模型的细节度足够支撑渲染需求，不会出现和实物外观偏差太大的违和感。导通参数上，这款器件持续漏极电流能到47A，导通电阻在10V栅极驱动下只有毫欧级，开关速度快，开关损耗低，所以在做散热匹配设计的时候，模型里预留的散热片安装位尺寸，刚好能匹配常用的10*15*20mm规格的小型铝散热片，要是做大电流持续导通的场景，也能直接在装配体里替换更大尺寸的散热片，检查安装空间是否足够。

很多工程师做电路设计的时候，经常只关注原理图的参数，忽略结构上的器件干涉，比如TO-220封装的管子如果装在外壳内壁附近，散热片的突出高度、引脚伸出PCB的长度，很容易和外壳的加强筋、接线柱碰在一起，之前就遇到过打样回来发现MOS管的散热片顶到外壳，不得不临时磨掉散热片一部分的情况，这个数模把所有外形尺寸都按实物做了1:1还原，导入结构装配的时候，能直接做静态干涉检查，提前规避这类生产端的问题。另外在做线束排布的时候，三个引脚的接线空间也在模型里留了足够的操作余量，不管是直接焊线还是接插簧端子，都能直观看到接线后端子的占用空间，方便提前规划PCB上的器件排布位置，避免焊完端子才发现和旁边的电解电容距离太近，绝缘距离不够的问题。

设计思路上，这个模型没有做过度的细节冗余，比如塑封内部的晶圆、键合线这些结构，因为结构设计、装配检查根本用不到，所以全部省略，只保留所有和装配、安装、外观相关的外部特征，既保证了模型的精度，又不会让文件过大，拖慢大型装配体的运行速度。所有特征都是参数化构建的，要是后续需要适配同封装不同型号的MOS管，只需要修改本体上的标识参数，就能快速衍生出同系列其他型号的模型，不用从零开始建模，能节省不少重复劳动的时间。对于做教学演示、电子实训装置的开发者来说，这个模型的外观还原度足够支撑实训台的结构设计，学生在装配实训的时候，能和实际拿到的器件一一对应，不会出现模型和实物对不上，影响实训效果的问题。
