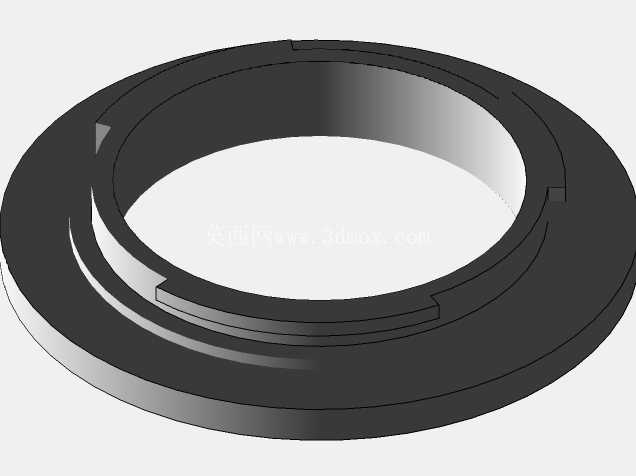

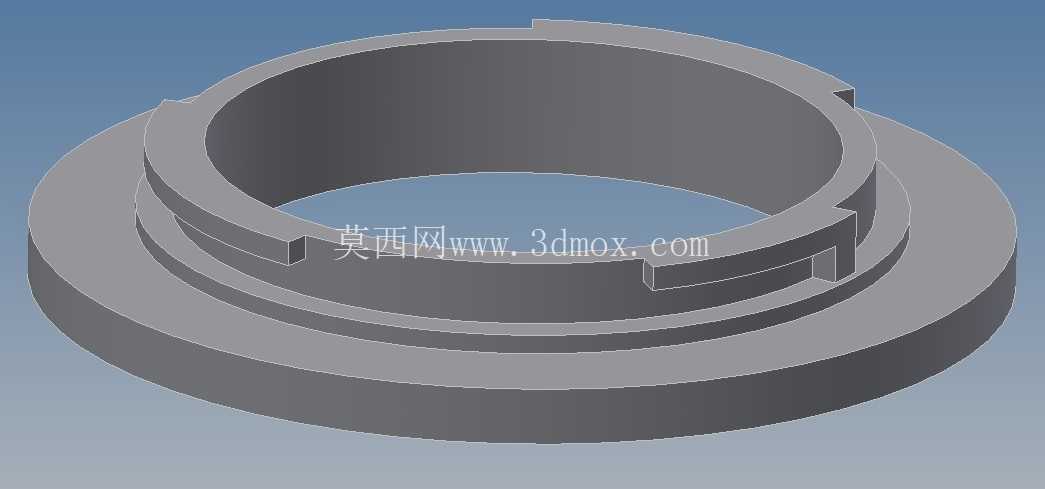

尼康1卡口镜头转接环精密结构设计

在影像设备的配件体系里，镜头卡口是连接机身与镜头的核心机械接口，直接决定了镜头安装的同轴精度、锁紧可靠性以及光学系统的光轴对齐度，尼康1卡口转接环的设计，正是围绕微单系统的镜头适配需求展开的结构方案。从实际应用场景来看，这类转接环主要用于尼康1系列微单机身，实现不同规格镜头的跨卡口适配，既可以让同品牌其他卡口的老镜头在尼康1机身上实现物理安装，也能为第三方镜头提供适配载体，拓展机身的镜头使用范围，在摄影器材改装、老镜头复用、特殊拍摄场景的镜头搭配中都有广泛的使用需求。

从功能特性上看，该转接环首先要保证安装后的同轴度误差控制在微米级，避免镜头安装后出现光轴偏移，导致成像边缘画质下降、对焦精度不足的问题；其次是锁紧结构的可靠性，环体上的卡位凸台需要与机身卡口的卡槽精准匹配，安装旋转到位后能实现稳定锁止，在手持拍摄、镜头负重较大的情况下不会出现松脱、移位的情况；同时环体的端面平整度要求极高，与机身贴合的端面、与镜头贴合的端面平行度公差需要严格控制，避免安装后镜头出现倾斜，影响无限远合焦精度。

设计思路上，首先是基于尼康1卡口的原厂尺寸基准进行逆向建模，先明确机身卡口的内径尺寸、卡位槽的角度分布、锁止旋转行程、法兰距差值这些核心参数，转接环的厚度需要精准匹配不同卡口之间的法兰距差，保证镜头安装后像面位置刚好落在机身传感器的成像平面上，否则会出现无法无限远合焦、近摄距离异常的问题。环体的主体结构采用环形薄壁设计，在保证结构强度的前提下尽可能减轻重量，避免加装转接环后机身前端负重过大，影响手持拍摄的平衡感。卡位凸台的设计采用了等角度分布的三个凸爪结构，和原厂卡口的锁紧逻辑一致，旋转角度控制在标准的锁止行程内，凸爪的接触面做了微小的倒角处理，既方便安装时的导向对位，也能避免长期使用后凸台边缘磨损出现旷量。

外形尺寸与安装边界方面，转接环的外径与尼康1机身卡口的外圈尺寸保持一致，不会突出机身前端过多，避免遮挡机身的内置闪光灯或者辅助对焦灯；内径尺寸需要保证镜头后组镜片有足够的活动空间，不会出现镜头后组在对焦过程中碰到转接环内壁的情况，尤其是针对一些后组突出的大光圈镜头，内径的预留空间需要做冗余设计。环体的厚度严格按照法兰距差值计算，两端的贴合面都设计了极浅的密封槽，可以加装薄型密封胶圈，提升安装后的防尘性能，减少户外使用时灰尘从卡口缝隙进入机身传感器的概率。

在细节结构处理上，环体的边缘都做了圆角过渡，避免安装时刮花机身卡口或者镜头的金属接触面，锁止到位的位置设计了轻微的定位卡点，安装时能通过手感明确判断是否旋转到位，不需要反复确认对位标记。整个环体的材质选型偏向高强度轻质合金，建模时对壁厚做了均匀化处理，避免注塑或者机加工过程中出现应力变形，保证批量生产时的尺寸一致性。对于经常更换镜头的用户来说，这类转接环的耐磨性能也是设计重点，卡位凸爪的接触面做了局部加厚处理，长期反复拆装旋转也不会出现明显的磨损旷量，维持长期使用的安装精度。
