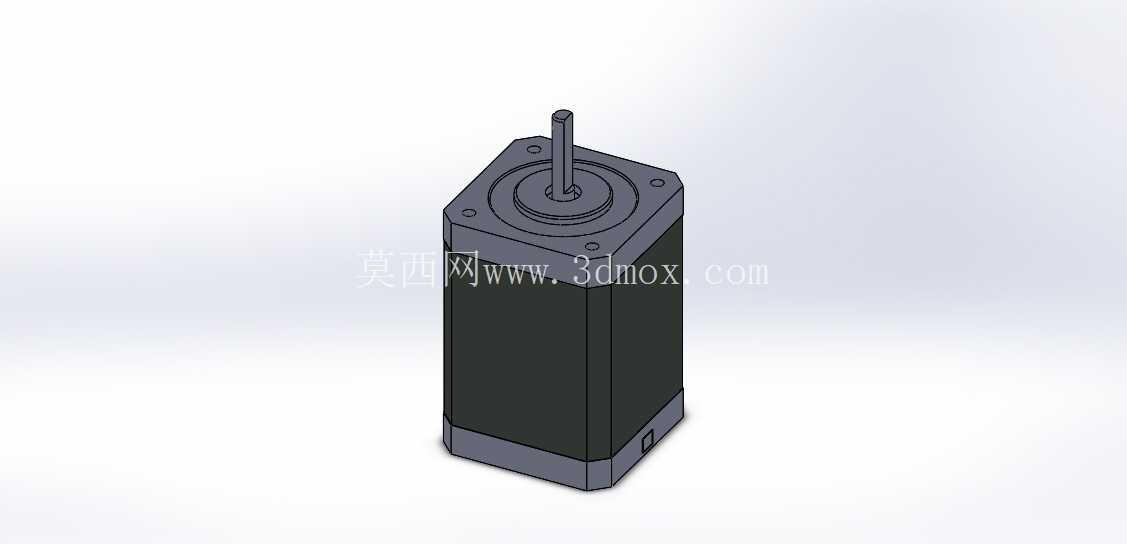

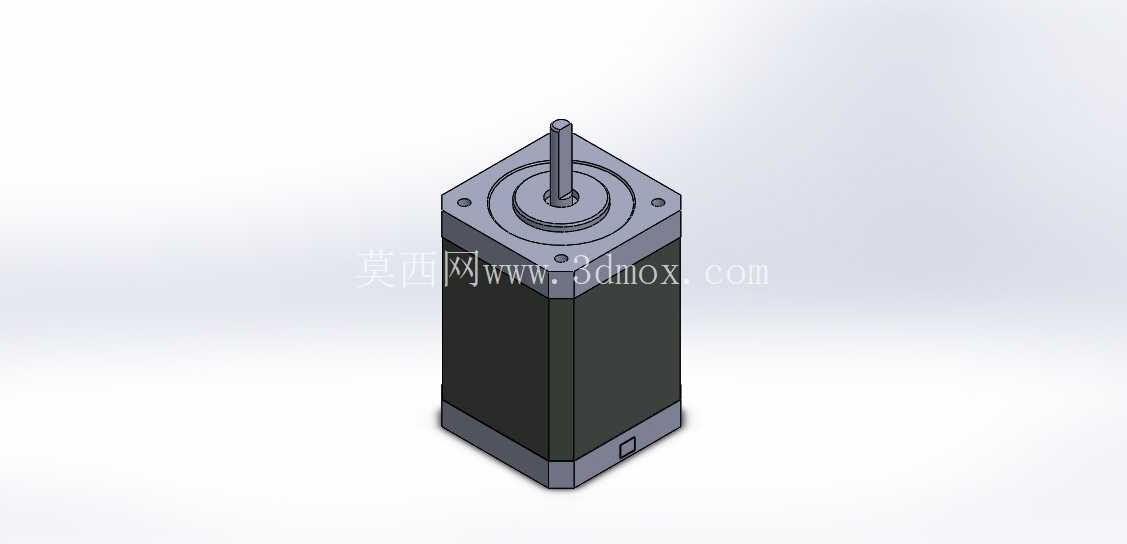

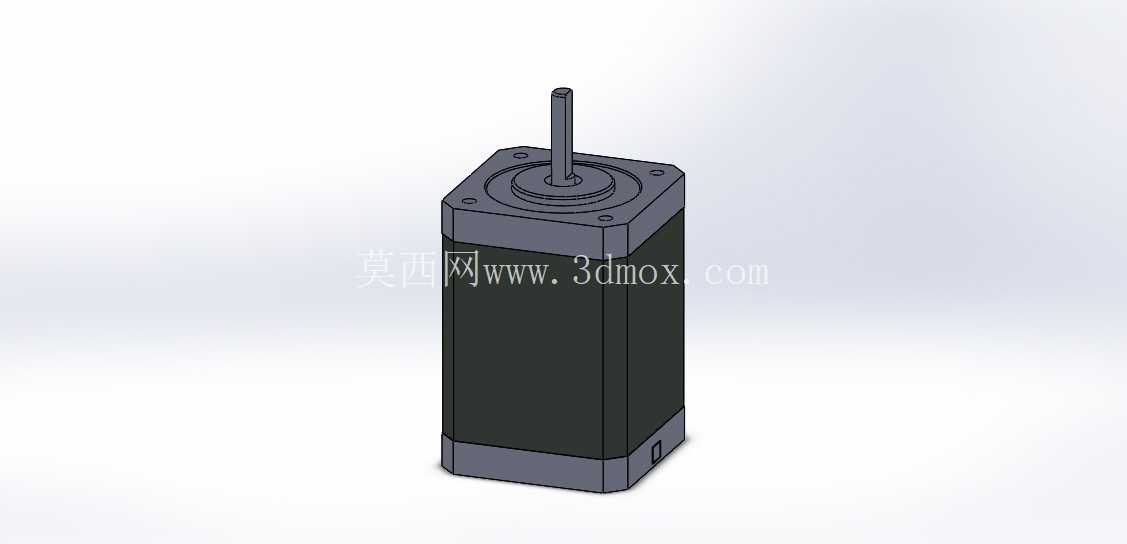

Nema17大号步进电机结构三维建模

在桌面级自动化设备、小型数控加工装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制、同时需要稳定低速扭矩输出的场景里，Nema17规格的步进电机是应用覆盖率极高的动力元件，这次建模的大号款Nema17电机，就是针对常规款扭矩不足、但安装法兰尺寸又必须兼容标准Nema17安装位的适配场景做的结构还原。

从实际选型的角度看，很多小型设备的安装板在设计初期就按照Nema17的42mm法兰安装孔位做了开孔预留，后期调试如果发现常规长度的Nema17电机输出扭矩不够，带动负载时出现失步、丢步的问题，又不想重新加工安装板、改动整体设备的结构布局，就会选用这种同法兰规格的加长机身款，也就是建模对应的大号Nema17电机，它的安装孔位、输出轴直径、轴伸长度都和标准Nema17电机完全兼容，不需要改动原有安装结构就能直接替换，只需要在轴向预留出加长机身对应的安装空间即可，这也是这类加长款电机在非标自动化改装、小型设备升级场景里被频繁选用的核心原因。

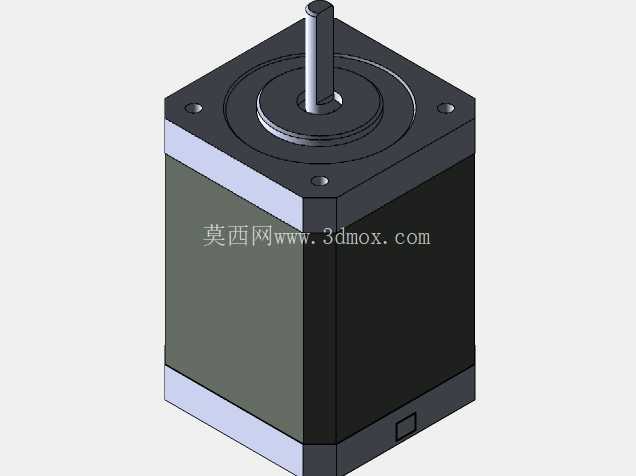

建模过程中首先还原的是前端法兰的安装边界，四个安装孔的中心距严格按照Nema17标准的31mm间距设置，安装孔采用通孔设计，适配M3规格的安装螺丝，法兰端面的定位凸台尺寸也做了精准还原，这个凸台是安装时和设备安装板定位孔配合的关键结构，能保证电机输出轴和负载传动部件的同轴度，避免因为安装偏心导致的轴承受力不均、传动卡顿、输出轴磨损加快的问题。输出轴部分还原了标准的D型切削结构，这种轴型不需要额外的键连接，只要配合带D型孔的同步轮、联轴器或者齿轮，拧紧顶丝就能实现可靠的周向固定，传递扭矩时不会出现轴和传动件之间的相对滑动，装配效率比光轴加键连接的形式高很多，也更适合小型设备紧凑的安装空间。

机身部分的建模还原了叠片定子结构对应的方形外壳特征，外壳的四个边角做了小尺寸的倒角处理，既避免安装时锐边划伤操作人员，也能减少装配过程中外壳和周边零部件的干涉。后端盖部分还原了出线口的结构，出线口位置设置在机身尾部的侧下方，这个位置的设计是为了避免电机安装后出线和尾部的散热结构、或者设备上的其他运动部件产生干涉，布线时可以顺着安装板的侧面走线，让设备内部的线束排布更规整。

从功能特性的还原来看，这类加长机身的Nema17电机相比标准长度款，定子叠厚更大，相同驱动电流下能输出的保持扭矩更高，低速运行时的扭矩波动更小，带动同步带传动的直线运动轴时，能在更高的进给速度下保持足够的驱动力，不会因为负载突变出现失步。建模时也考虑了电机和周边传动部件的装配边界，输出轴的轴伸长度严格控制在标准尺寸范围内，搭配常用的5mm内径联轴器时，不需要额外调整轴的插入深度，就能保证联轴器和电机轴、负载丝杠或者传动轴的可靠连接，不会出现轴顶到联轴器内部、或者插入深度不够导致的连接松动问题。

在实际的设备结构设计过程中，调用这个三维模型可以直接在装配环境里做干涉检查，提前确认电机安装后和设备框架、传动部件、线束的位置关系，不需要等到零件加工装配时才发现空间预留不足的问题。比如在做小型桌面数控铣床的Z轴设计时，Z轴的安装空间在径向被两根直线导轨限制，只能容纳42mm见方的电机法兰，同时Z轴需要带动主轴单元上下运动，对电机的输出扭矩有更高要求，这时候选用这种大号Nema17电机，就能在不改变径向安装尺寸的前提下获得足够的扭矩，建模时还原的所有安装尺寸、外形轮廓都和实物一致，能直接用来生成安装板的加工图纸，确定安装孔的位置、法兰避让槽的尺寸，减少设计反复的次数。

另外建模时也还原了电机外壳的表面质感特征，定子外壳的哑光金属质感、前后端盖的机加工表面纹理、输出轴的金属切削特征都做了对应呈现，在做设备整体的三维渲染、方案展示的时候，能更真实地呈现设备装配完成后的实际效果，方便和需求方做方案沟通的时候，清晰展示动力部件的选型和布局情况。对于刚接触小型自动化设备设计的工程师来说，这个模型也能作为Nema17系列电机安装尺寸的参考模板，在做结构布局的时候快速调用，不用反复核对样本上的尺寸参数，提升结构设计的效率，同时也能避免因为尺寸记错导致的安装孔位错误、轴向空间预留不足这类常见的设计失误。
