底座高度可调圆形振动送料盘结构

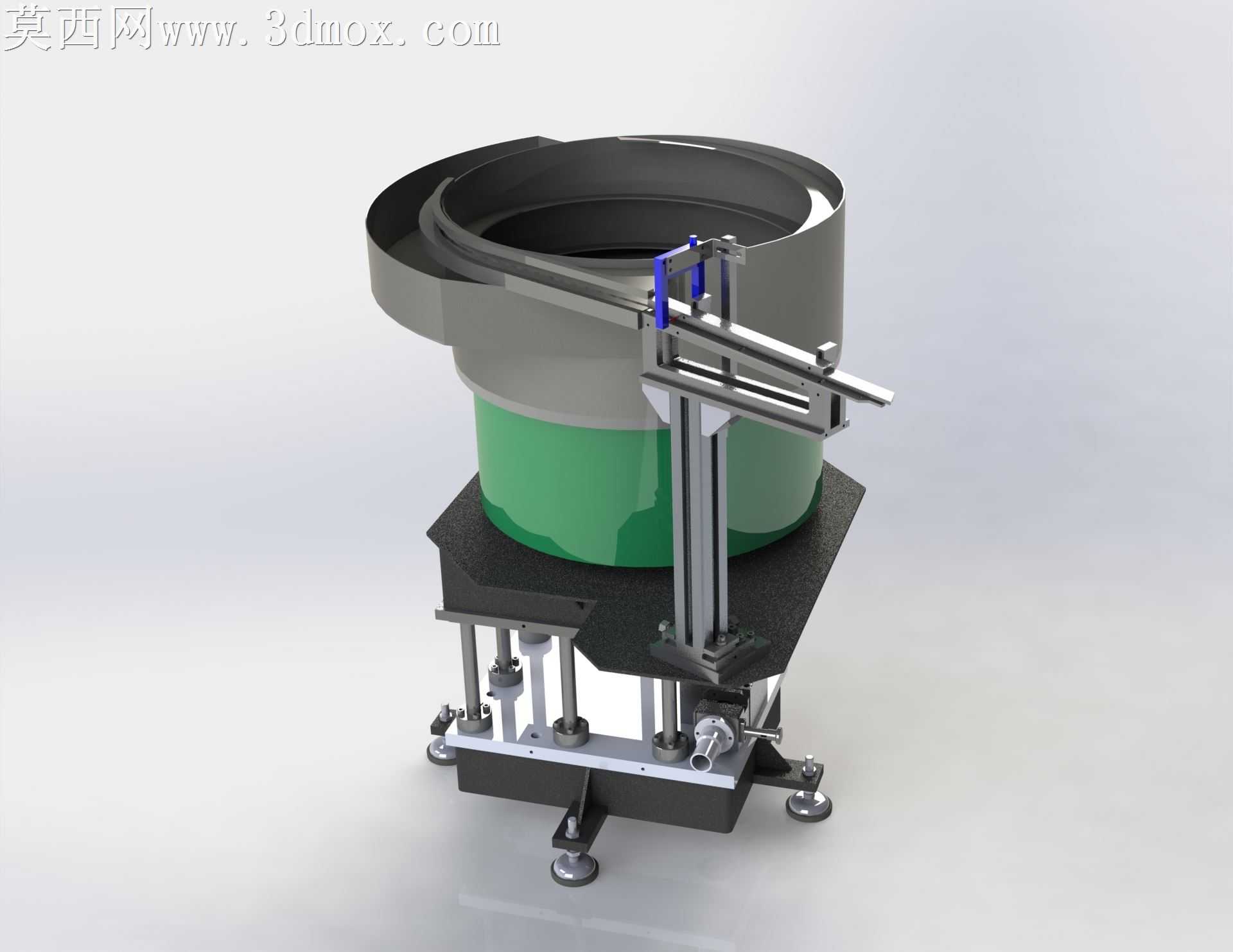

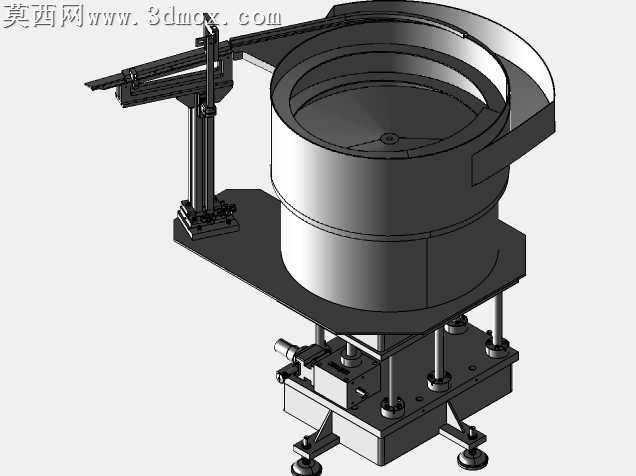

本作品为底座高度可调的圆形振动送料器三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计装配逻辑，对各功能模块进行独立零件建模后完成层级装配，确保各部件配合关系符合实际机械运动要求。模型主体由上部圆形储料振动料斗、中部直线送料导轨、下部高度可调支撑底座三大模块构成，料斗部分采用分层结构设计，内壁设置螺旋送料轨道，可在振动作用下引导小型工件沿轨道有序上行至出料端；中部直线送料导轨搭配双立柱支撑结构，设置可调节挡料机构，能够对送出的工件进行姿态筛选与定向排序，确保工件以统一姿态进入下一工序。下部底座采用双层板架结构，上层板用于承托振动料斗主体，下层板为安装基准板，两层板之间设置多组可调支撑柱与减震弹簧组件，搭配底部可调节脚杯，既可以通过支撑柱的伸缩调节整体工作高度，适配不同生产线的工位高度差，也能通过减震弹簧缓冲振动传递，降低设备运行时的震动传导至安装台面。渲染阶段针对不同部件赋予对应材质：料斗主体采用磨砂金属材质模拟不锈钢加工质感，下部振动底座外壳采用哑光绿色烤漆材质，支撑立柱、导轨等加工件采用亮面金属材质模拟铝合金阳极氧化效果，减震脚垫、调节旋钮等部件采用黑色橡胶与工程塑料材质，通过光影调整突出各部件的结构层次与装配关系，清晰展现设备的整体结构与功能细节。设计过程中重点考量了振动送料设备的实用性需求，将高度调节结构与减震结构整合到底座模块中，既保留了传统圆形振动盘的送料功能，又通过可调结构提升了设备的工位适配性，整体结构紧凑，各功能模块划分清晰，可作为自动化送料工位的设计参考模型，也可用于自动化生产线的虚拟装配调试场景。
