撬装式双过滤除砂管路集成装置

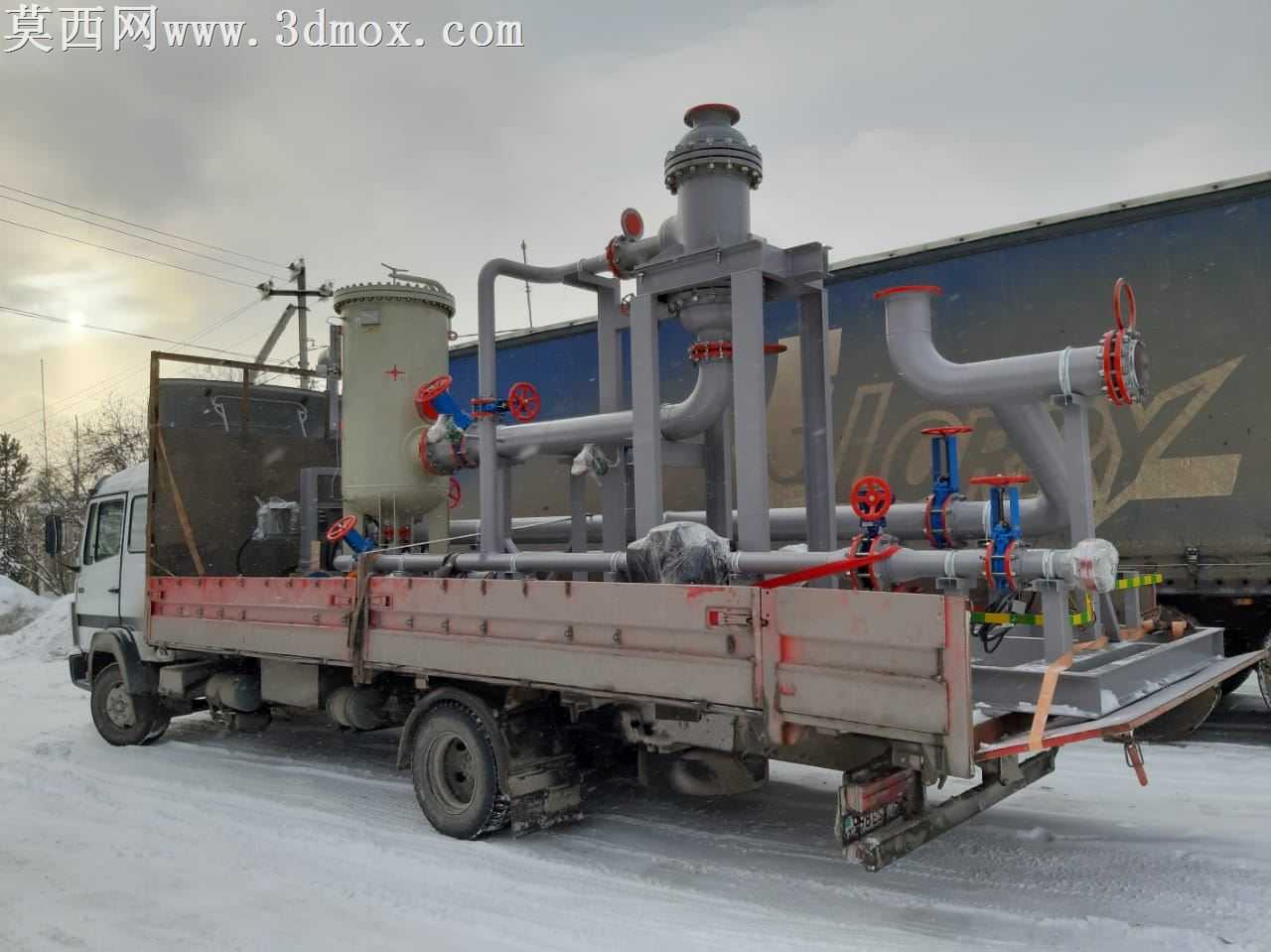

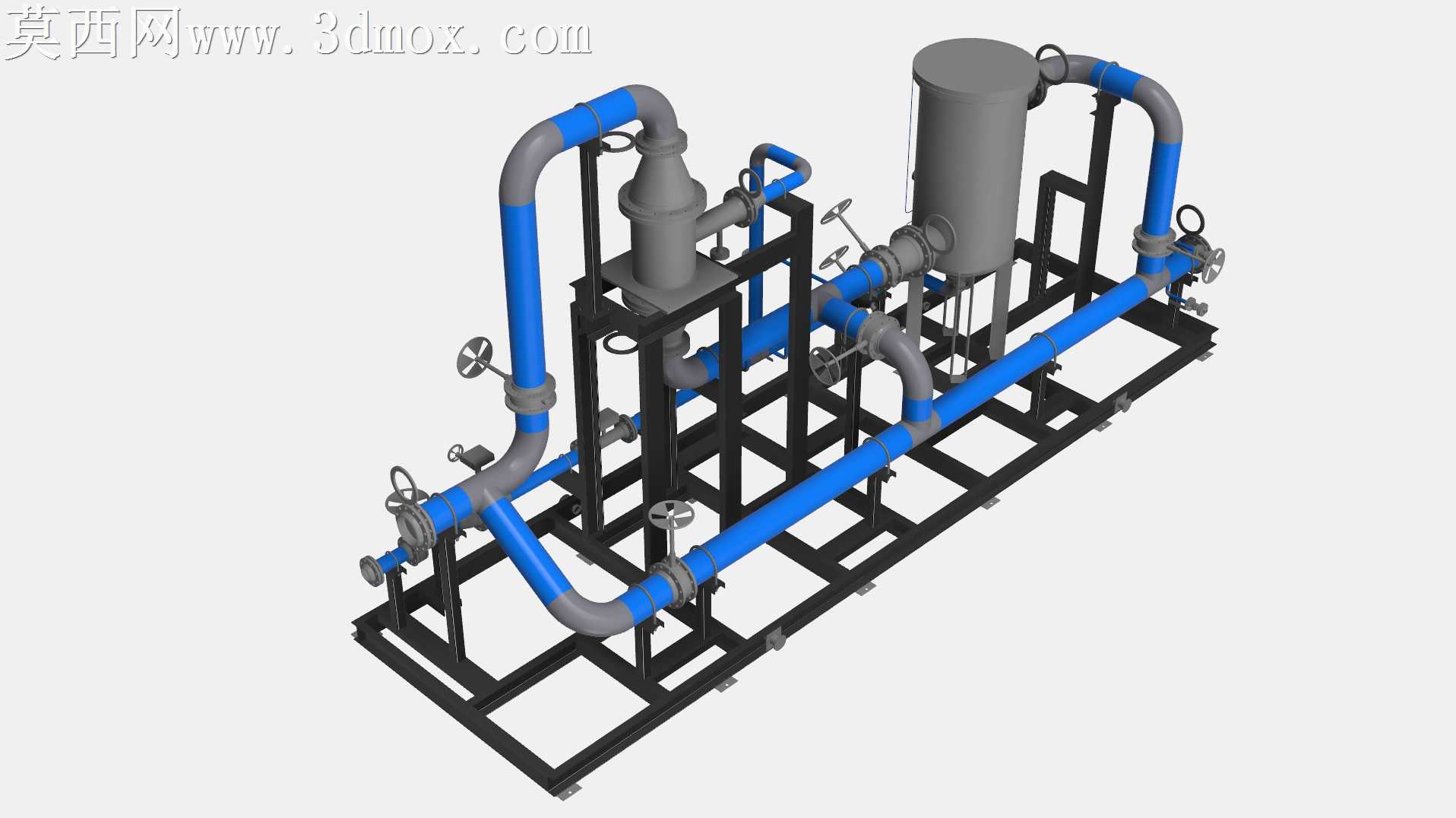

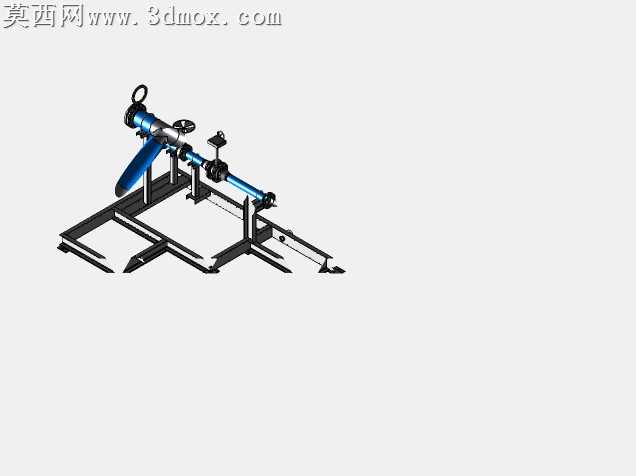

本作品为撬装式除砂管路集成装置的三维建模成果，建模过程严格遵循工业管路系统的设计规范，以1:1等比例还原实体设备的全部结构细节。整体采用橇装集成式设计，将所有功能部件整合于统一的黑色型钢焊接橇座之上，橇座采用矩形方管焊接成型，预留标准吊装点位与设备安装固定孔位，既保障整体结构的承重强度与运输稳定性，也便于现场快速就位安装，无需额外搭建复杂支撑结构。建模阶段对管路系统做了精细化还原：主体输送管路采用大口径无缝钢管建模，区分工艺介质管路与附属管线，蓝色涂装的主工艺管路搭配银灰色金属质感的连接管件，管路转弯处采用标准弯头过渡，所有管路接口处均还原法兰连接结构，清晰呈现螺栓孔位与密封面细节，完全符合工业管路的施工安装标准。装置核心功能部件包含两台立式过滤除砂设备，建模时还原了过滤器的筒体结构、快开式检修端盖、内部过滤承托结构以及底部排砂接口，可直观展示介质过滤除砂的工作流道；同时在管路系统中配置多台手动阀门，包含球阀、截止阀等不同类型，还原阀门的手轮操作结构、阀杆密封结构与阀体连接法兰，可清晰展示管路的流向控制、检修切断功能；此外还集成了流量计量装置，还原流量计的测量腔体、显示表头与前后直管段要求，保障计量精度的结构设计完全符合工业仪表安装规范。材质渲染阶段，针对不同部件做了差异化材质表现：橇座框架采用哑光黑色金属漆材质，还原型钢焊接后的防锈涂装质感；主工艺管路采用高饱和度蓝色工业防腐涂层材质，表面呈现均匀的半光泽涂装效果；过滤器筒体、阀门阀体、连接管件采用银灰色铸钢材质，还原金属铸件的细微颗粒质感与金属反光特性；阀门手轮采用哑光黑色工程塑料材质，操作部位做防滑纹理细节处理；密封垫片采用深色橡胶材质，还原密封件的弹性质感。整体装配逻辑遵循流体处理工艺的设计思路，介质从入口端进入后先经一级过滤器粗滤，再通过流量计计量流量，随后进入二级过滤器精滤除砂，处理后的洁净介质经出口端输出，管路走向流畅无急弯，阀门布置位置预留充足操作空间，既满足流体输送的水力要求，也兼顾日常操作、检修维护的便利性，所有部件的装配约束完全符合实际装配关系，无干涉错位问题，可直接用于工艺展示、安装指导、方案汇报等场景。
