气动夹线式抓取执行机构结构设计

这款夹线气动抓取机构，主要面向电子线束加工、通讯线材装配、小型线材裁切预加工等产线场景，作为自动化设备末端的执行单元使用，替代人工完成线材的拾取、定位、移送、夹持固定工序，适配直径0.5mm-3mm范围内的单股或多股线材，在端子压接、线材焊锡、线束捆扎、线序分拣工位都能适配使用。

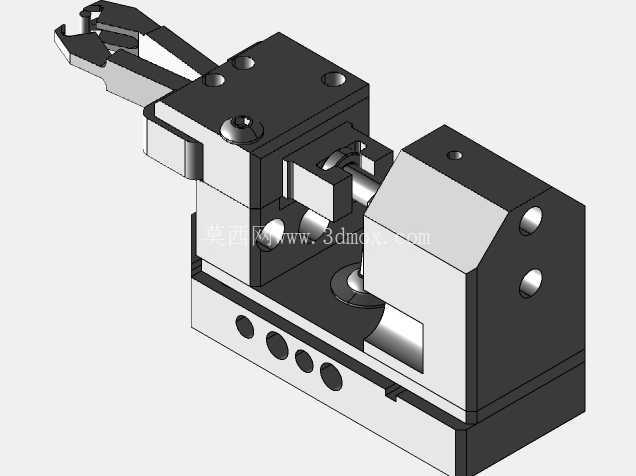

从结构设计逻辑来看，整体采用方块式集成布局，没有冗余的外伸结构，主体分为驱动腔、传动滑块、夹爪组件、安装基座四个部分，驱动腔内置气动活塞行程限位结构，压缩空气通入后活塞推动前端的楔形传动块，将活塞的轴向直线运动转化为夹爪的开合摆动，相比连杆式传动结构，楔形面传动的接触面积更大，夹持力输出更稳定，长期运行的磨损量更小，不会因为传动间隙导致夹爪对中偏移。夹爪的夹持端做了V型开口设计，V型面的夹角设置为90度，不管是圆形截面的单股铜线、带绝缘皮的多股线缆，还是扁形的排线边缘，都能在夹持过程中自动对中，不会出现线材滑脱、夹偏的问题，夹持面做了细滚花处理，在不夹伤线材绝缘层的前提下提升接触摩擦力，避免移送过程中线材移位。

Z轴方向的调节结构是这款夹具的实用设计点，夹爪组件和主体基座之间通过紧定螺丝实现上下位置的微调，调节行程范围为5mm，当产线更换不同直径的线材、或者对接不同高度的工装定位面时，不需要重新加工安装转接板，只需要松开侧面的锁紧螺丝，调整夹爪组件的伸出高度再锁紧即可，大幅缩短产线换型的调试时间。安装基座的底面做了标准的定位销孔和安装螺纹孔，孔位间距适配行业通用的20mm、30mm铝型材安装标准，可以直接固定在直线滑台、SCARA机器人末端、或者非标工装的安装板上，不需要额外定制转接法兰，基座侧面预留了气动接头的安装螺纹，进气方向可以选择侧面进气或者底面进气，适配不同的设备走线走管布局，避免气管和周边设备产生运动干涉。

从实际使用的工况适配来看，这款夹具的驱动活塞做了聚氨酯缓冲垫，活塞运动到行程端点时不会产生金属撞击的异响，适合对噪音有要求的洁净车间使用，整体外露的结构面没有多余的凹槽和缝隙，日常维护时只需要擦拭表面的浮尘即可，不会藏留线皮碎屑、焊锡渣等加工杂物，降低日常维护的工作量。夹爪的开合行程设置为4mm，张开状态下的开口尺寸足够避让线材端部的端子、接插件等凸起结构，闭合后夹持力可以通过进气压力调节，当进气压力在0.4MPa-0.6MPa区间时，夹持力范围为8N-20N，既可以稳定夹持线材不脱落，也不会因为夹持力过大夹伤线芯或者破坏绝缘层。

结构的细节设计上，所有的活动配合面都做了公差配合优化，活塞和缸体的配合采用H7/g6的间隙配合，表面做了硬质阳极氧化处理，耐磨性能比普通铝合金表面提升3倍以上，夹爪的转轴采用不锈钢材质，避免长期运行出现锈蚀卡顿，适合在有少量助焊剂挥发、环境湿度稍高的电子加工车间使用。整体外形的长宽高尺寸控制在60mm*35mm*30mm范围内，整体重量不到150g，就算搭载在负载较小的水平滑台或者小型机械臂上，也不会因为夹具自重过大影响设备的运动速度和定位精度，安装边界清晰，周边只需要预留10mm的气管避让空间即可完成部署，不会占用过多的设备安装空间。
