工业辊道输送架结构设计

在车间物料转运、生产线工序衔接的场景里，这类无动力辊道架是非常常见的工位间输送载体，不需要额外配置动力源，完全依靠物料自身重力或者作业人员的轻推就能实现工件的水平位移，相比带式输送机、链板输送机，它的结构更简单，维护成本极低，尤其适合输送底部平整、有一定刚性的箱装工件、金属结构件、工装托盘等物料，在机加工车间的工序间流转、装配线的工件传递、仓储出库段的短距离输送场景中应用十分广泛。

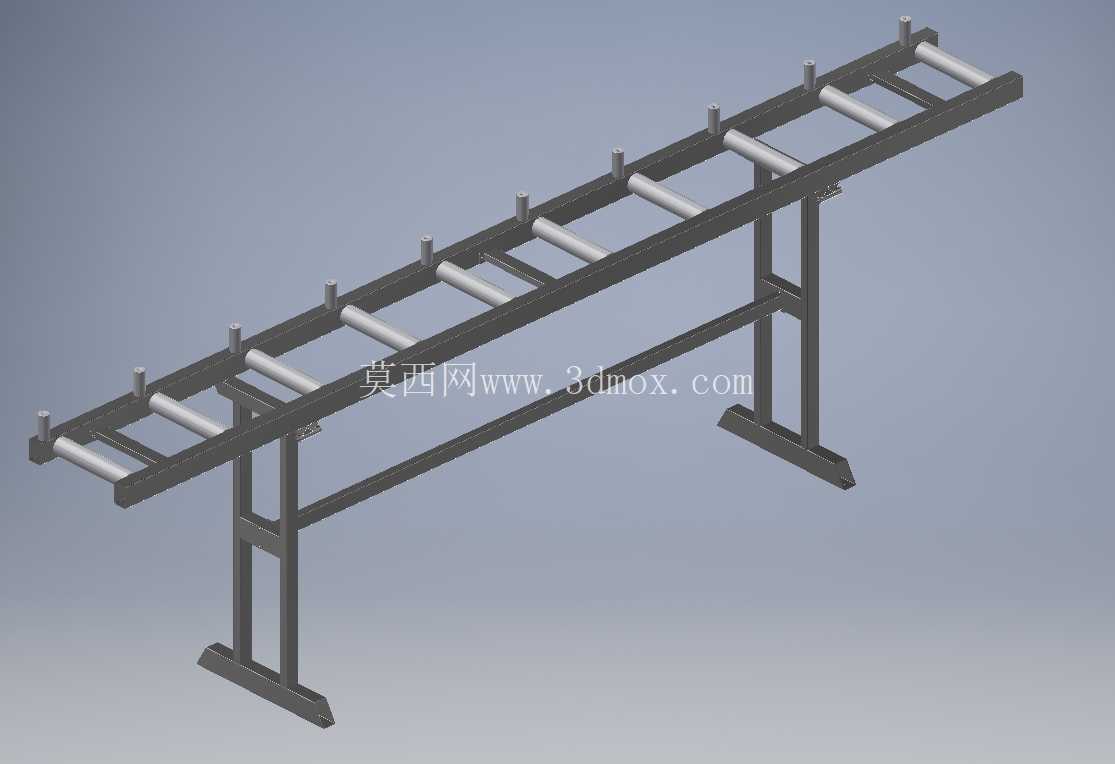

从结构设计逻辑来看，这款辊道架采用了分体式的支撑腿加横梁框架结构，两侧的纵向主梁作为核心承载构件，承担了辊筒传递下来的全部载荷，支撑腿采用H型落地支脚结构，底部的水平支撑脚直接与地面接触，不需要额外打膨胀螺栓固定也能保证足够的放置稳定性，支腿与纵向主梁之间采用螺栓连接的方式，既方便运输过程中的拆分打包，也能在现场安装时根据实际作业高度需求，对辊道面的离地高度做小范围的调整，适配不同工位的作业高度差。

辊筒的排布间距是设计时需要重点考量的参数，这款模型里的辊筒间距设置，能够保证输送常规尺寸工件时，工件底部始终有至少三根辊筒同时接触支撑，避免工件在输送过程中出现卡滞、倾斜甚至掉落的情况，辊筒本身采用光面圆柱结构，两端通过轴承座固定在两侧纵向主梁上，转动阻力小，工件在上面滑动时不会出现表面划伤的问题，对于表面质量要求较高的加工件输送也能适配。

从安装边界来看，这款辊道架的整体宽度控制在常规车间通道允许的范围内，长度方向可以根据实际输送距离做模块化拼接，单段架体的长度适配标准的型材下料尺寸，不需要额外做非标裁切就能快速组装，架体的整体高度符合人体工程学的作业高度，作业人员站在辊道侧面推送工件时不需要过度弯腰或者抬臂，长时间作业的疲劳度更低。

在功能特性上，这款无动力辊道架没有复杂的传动部件，日常使用过程中只需要定期给辊筒两端的轴承加注润滑脂，检查连接螺栓是否松动即可，几乎不会出现故障停机的情况，相比动力输送设备，它的采购成本和后期维护成本都不到动力设备的十分之一，对于短距离、固定节拍的工位间输送场景，是性价比极高的选择。另外架体的侧面预留了安装挡边、工位挡停器、传感器支架的安装孔位，后续如果需要升级为半自动化输送线，不需要对主体框架做改动，直接加装对应的功能部件就能实现，拓展性很强。

设计过程中，框架部分采用标准矩形型钢焊接后做表面喷塑处理，整体刚性足够，在额定载荷下不会出现主梁下挠变形的情况，支撑腿的跨距设置经过受力校核，即使架体上满载工件，整体的稳定性也能满足要求，不会出现侧翻的风险。辊筒的直径选择兼顾了承载能力和转动灵活性，直径过小的辊筒承载能力不足，直径过大则会增加整体成本和架体自重，这款模型选用的辊筒直径刚好适配常规100kg以内的单件工件输送需求，覆盖了绝大多数轻工、机加工车间的短距离输送工况。

在实际使用场景中，这类辊道架经常会和工作台、加工设备、仓储货架搭配使用，比如在数控车床的出料端安装一段该类型辊道，加工完成的工件直接从机床出料口滑到辊道上，作业人员只需要在辊道末端取件即可，不需要反复弯腰到机床内部取件，既提升了作业效率，也降低了作业过程中的安全风险。在装配线上，多段辊道拼接成完整的装配输送线，工件随着装配工序的推进在辊道上移动，每个工位的作业人员只需要完成对应工序的装配内容，不需要搬移工件，大幅降低了装配作业的劳动强度。
