双向进出滚筒式分流输送设备结构

在电商仓储分拣、3C电子组装线、汽车零部件加工流转这类需要多线体物料汇流、分流的生产场景里，常规单向滚筒线往往需要额外布置顶升移栽、转角机构才能实现物料的跨线转移，不仅占用线体布局空间，多机构联动也会提升故障点数量，增加日常运维的工作量。这款双向进出分流输送设备，就是针对这类多路径物料流转需求开发的线体单元，可直接嵌入主输送线节点，无需额外配置转角移栽模块即可完成物料的双向进出分流作业。

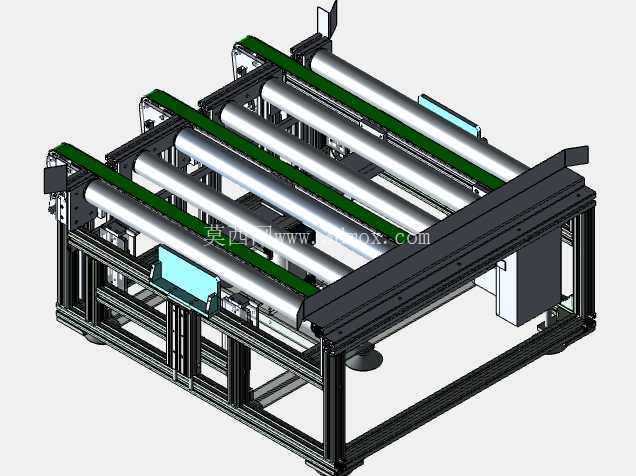

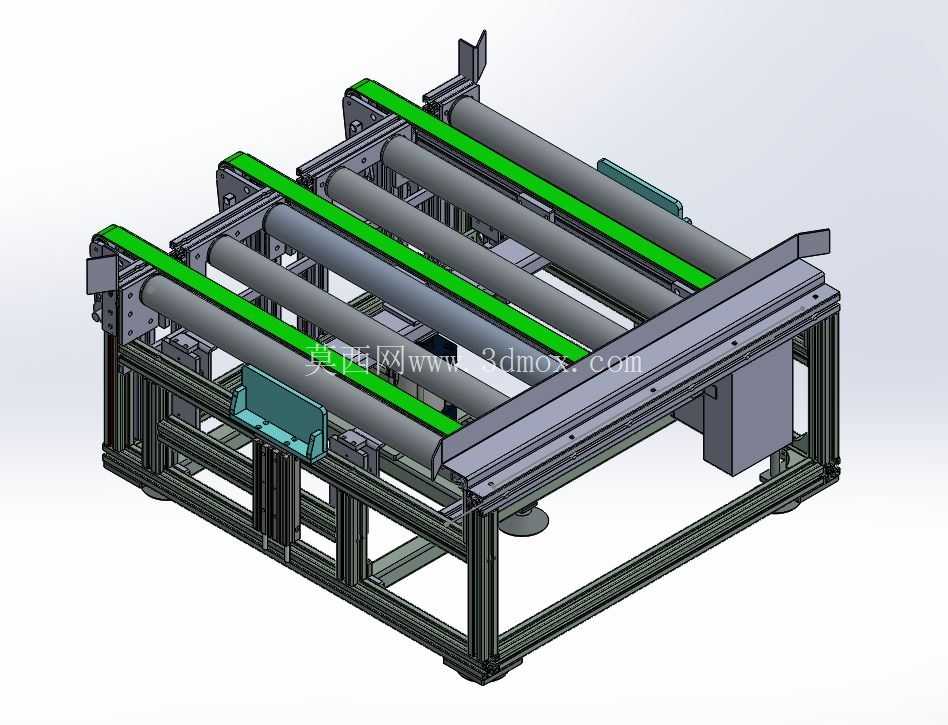

从结构设计来看，设备主体采用工业铝型材拼装机架，相比传统焊接钢结构机架，铝型材机架无需表面喷涂处理，加工装配周期更短，后期调整机架安装孔位、拓展附属配件时也更灵活，机架底部预留了可调脚杯安装位，可根据现场地面平整度调整设备水平度，调整行程范围覆盖常规车间地面±15mm的高度差，安装时无需额外做地面预埋处理，适配大部分厂房的现有地坪条件。线体的输送载体采用多根平行布置的镀锌滚筒，滚筒两端采用精密轴承座固定在铝型材横梁上，转动阻力小，承载硬质周转箱、工装托盘类物料时运行平稳，不会出现卡滞、跳动的问题。

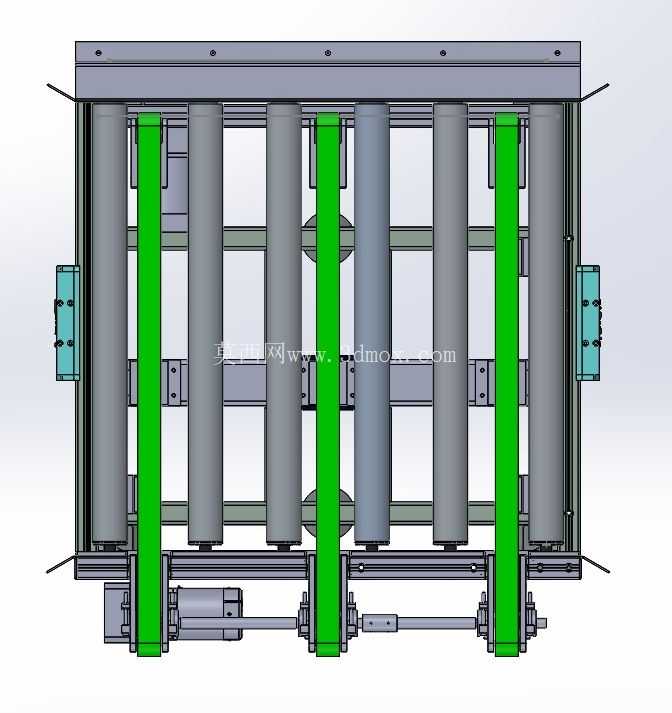

区别于常规单向滚筒线的侧边导向结构，这款设备在滚筒间隙内布置了可升降的绿色皮带分流模组，当物料需要沿主输送方向通行时，皮带模组降至滚筒上平面以下，物料可顺着滚筒方向无阻碍通行；当物料需要分流至垂直方向的支线线体时，皮带模组顶升高出滚筒上平面，通过皮带的摩擦力带动物料转向，从侧边进出线体，实现双向分流的功能。这种内置升降分流模组的设计，相比传统外置顶升移栽机，整体设备的外形宽度可压缩20%左右，长度方向也无需额外预留移栽机构的安装空间，对于布局紧凑的生产车间来说，能有效节省线体占用的厂房面积。

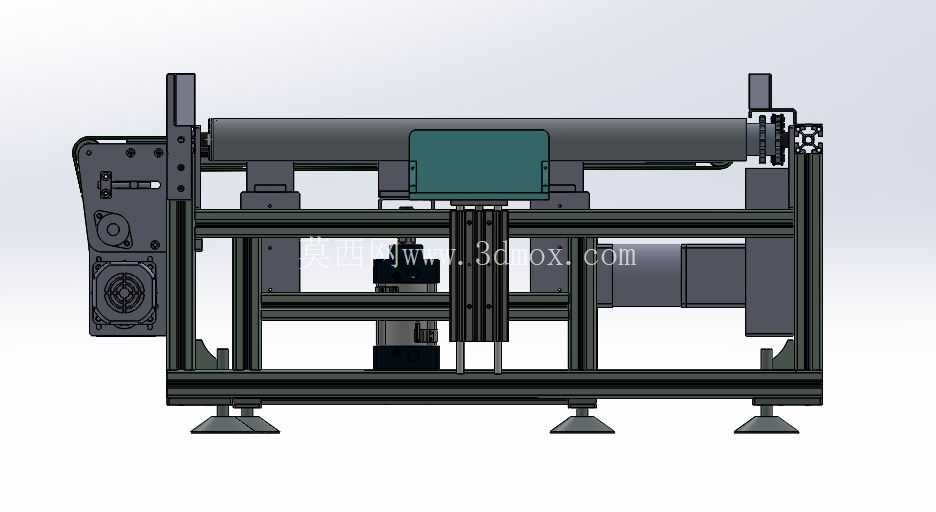

设备侧边布置的导向挡边采用钣金折弯加工，表面做喷塑防锈处理，挡边与物料接触的边缘做了圆角钝化处理，避免刮伤物料表面或周转箱，挡边的安装位置预留了长条形调节孔，可根据实际输送物料的宽度调整两侧挡边的间距，适配不同尺寸的工装托盘与周转箱。设备的驱动单元布置在机架侧方的护罩内部，既可以避免生产过程中的灰尘、碎屑落入传动部件影响使用寿命，也能防止操作人员误触传动部件引发安全事故，护罩采用快拆式结构，日常维护时无需拆卸大量螺栓即可打开护罩，检查传动皮带张紧度、滚筒转动状态。

从安装边界来看，这款分流输送机的进料、出料端都预留了标准的线体对接法兰，可直接与同高度的常规滚筒线、皮带线对接，对接时仅需调整脚杯高度保证两端线体上平面齐平，紧固对接螺栓即可完成安装，无需对现有线体做大规模改造。设备的滚筒间距设计参考了常规周转箱、工装托盘的最小尺寸，避免尺寸较小的物料卡在滚筒间隙中，同时滚筒的承载能力按照单段线体最大承载80kg设计，可满足大部分轻工制造、仓储分拣场景的物料输送需求。在实际选型应用时，可根据现场线体的输送速度匹配对应的驱动电机参数，调整皮带顶升的行程高度，保证分流动作时物料转移平稳，不会出现物料偏移、掉落的问题。针对有洁净度要求的生产场景，还可在滚筒下方预留接屑盘安装位，收集生产过程中产生的细小碎屑，避免碎屑掉落至车间地面影响洁净度。
