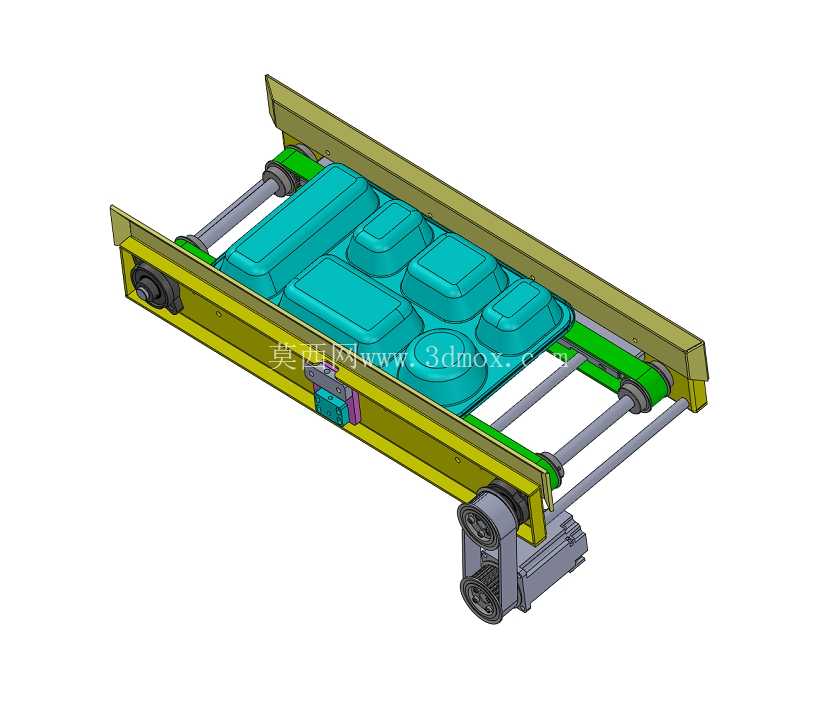

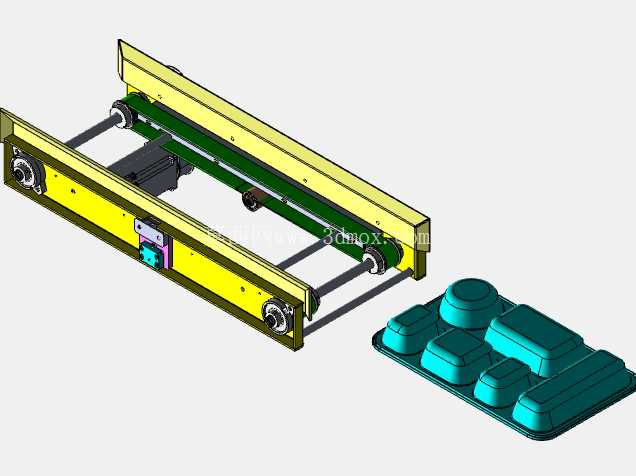

小型皮带输送用400W三菱伺服驱动结构

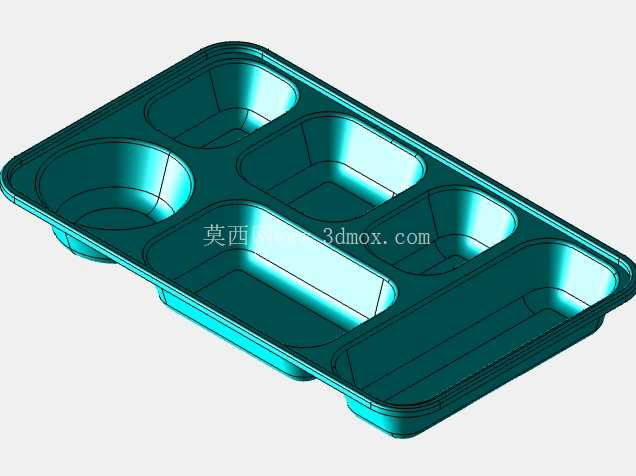

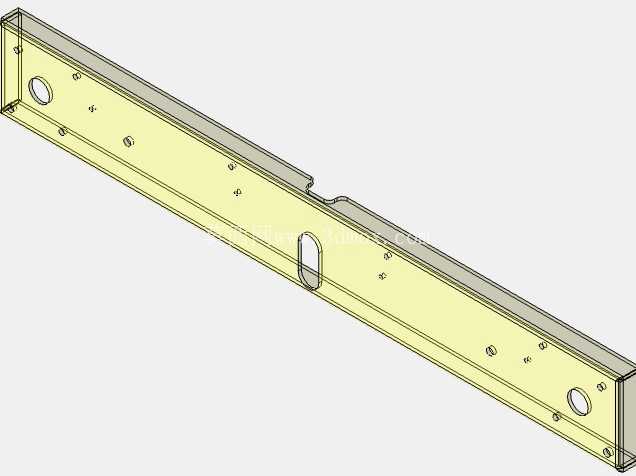

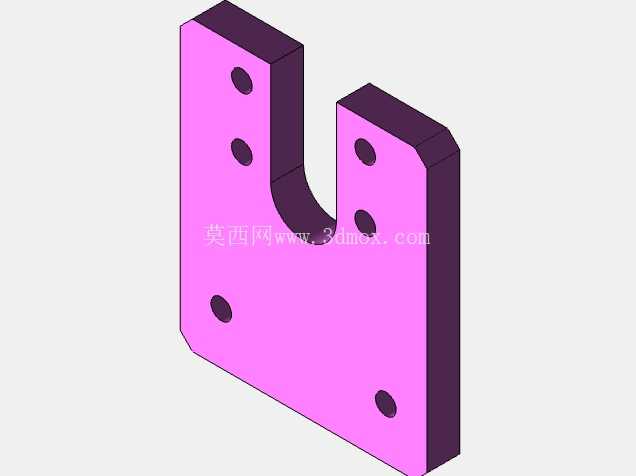

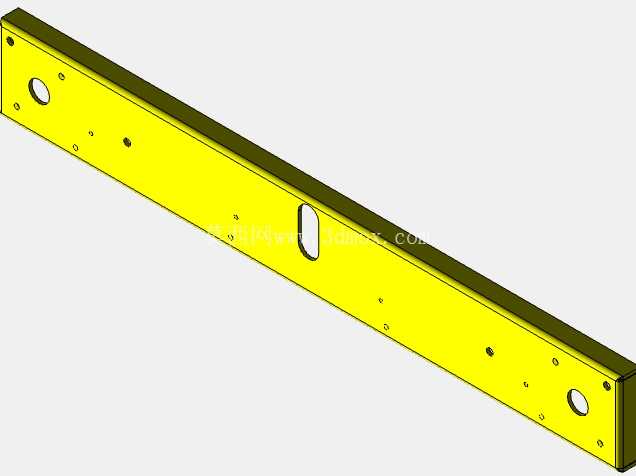

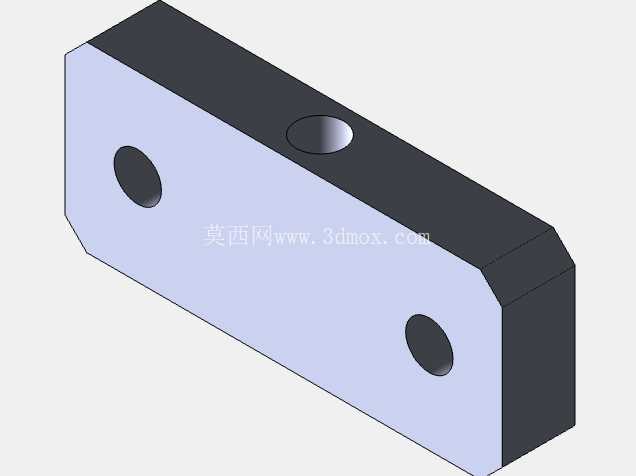

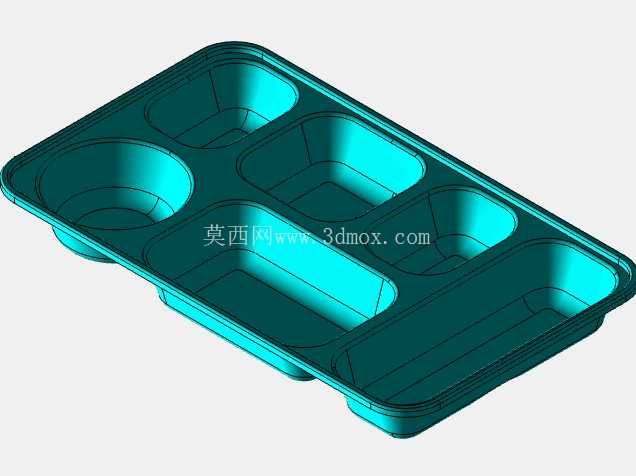

　　这套小型皮带输送结构的设计，最初是针对3C电子组装产线里窄工位间距下的物料短距离转运需求做的适配，常规宽度的皮带机在SMT段后段的小件接驳、组装工位间的半成品流转场景里，往往会因为机架过宽、驱动端外凸尺寸大，没法塞进两个工位之间预留的200mm级安装间隙，而这套结构把驱动单元和皮带机架做了集成化布局，能适配紧凑空间下的输送需求。从实际使用场景来看，这类迷你皮带输送结构常被用在精密组装工位的工件接驳、检测设备的上下料输送段，还有小型包装线的成品输出段，输送的物料多是重量在5kg以内的小型零部件、电子元器件或者包装好的小件成品，运行速度可以根据工位节拍在0.1m/s到0.8m/s之间做调整，搭配400W的三菱伺服电机，能实现精准的启停控制，位置重复精度可以控制在±0.5mm以内，满足需要和机械手配合取放料的工位对位需求。设计过程中首先考虑的是安装边界的控制，整个输送结构的主体机架采用折弯钣金一体成型，没有额外的外凸安装支架，驱动端的电机安装座直接和机架侧板做了一体化设计，省去了额外的连接法兰占用的空间，整体宽度控制在150mm以内，长度可以根据实际工位需求做模块化拼接，单段标准长度为600mm，机架底部预留了T型槽安装位，可以直接固定在工业铝型材搭建的工作台架上，不需要额外加工安装孔，适配常规的4040、4080铝型材安装尺寸。

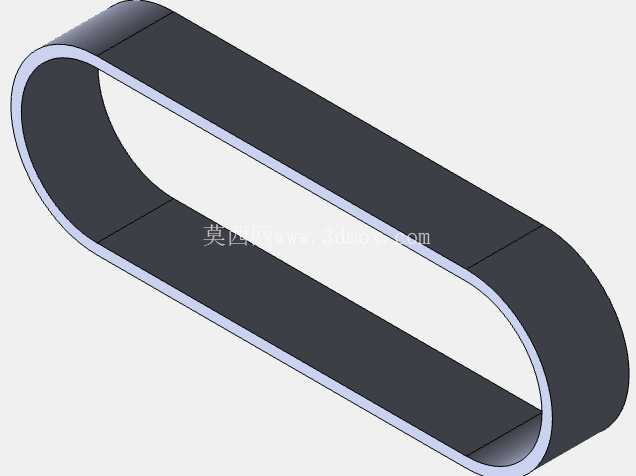

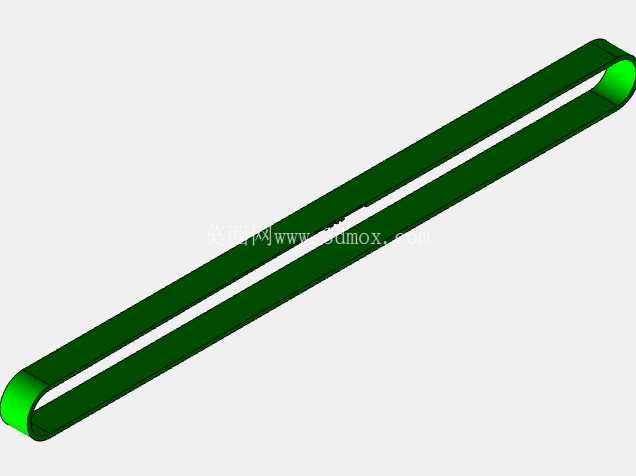

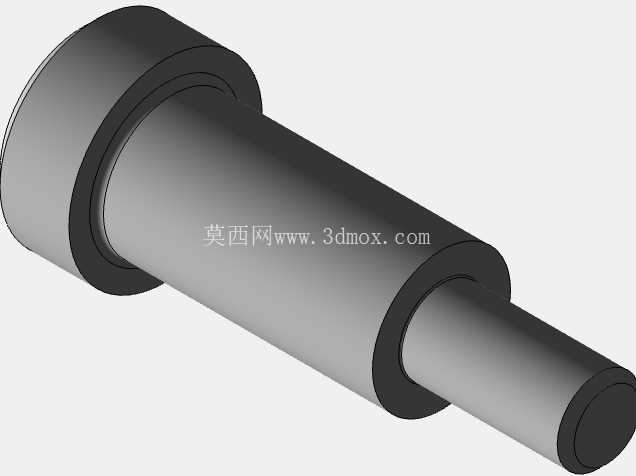

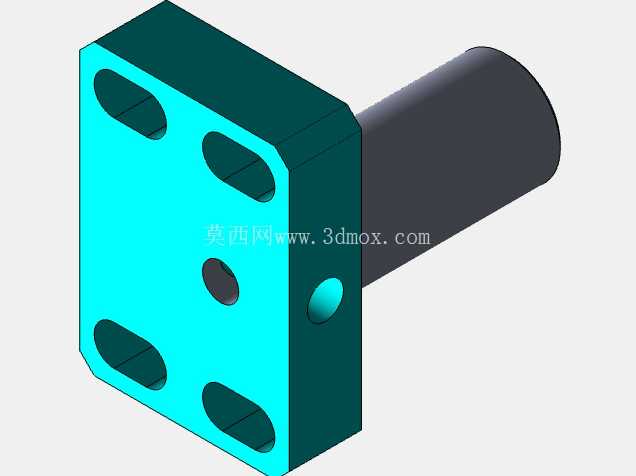

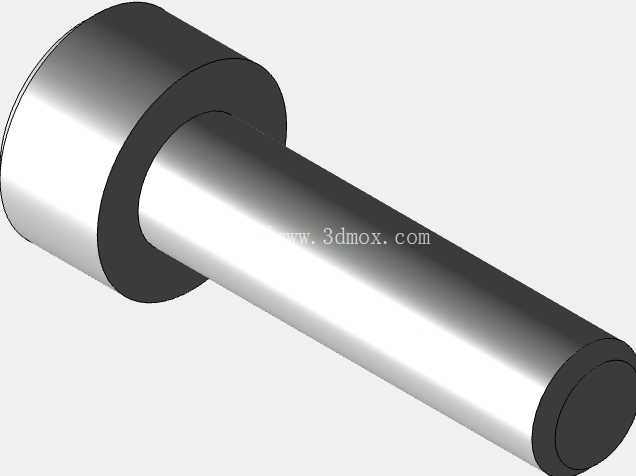

　　功能特性上，这套结构的皮带张紧机构设计在从动端的两侧，采用偏心轮张紧结构，不需要拆解机架护板，只需要用内六角扳手调整两侧的偏心轴，就能完成皮带张紧度的调整，日常维护的操作空间只需要在设备端部预留80mm的操作间隙即可，适合密集排布的产线布局。皮带表面采用的是防滑PVC材质，表面做了哑光处理，不会在视觉检测工位产生反光干扰，同时皮带下方的承托板采用高分子聚乙烯材质，摩擦系数低，长时间运行不会产生明显的磨损碎屑，适合洁净度要求较高的电子组装车间使用。

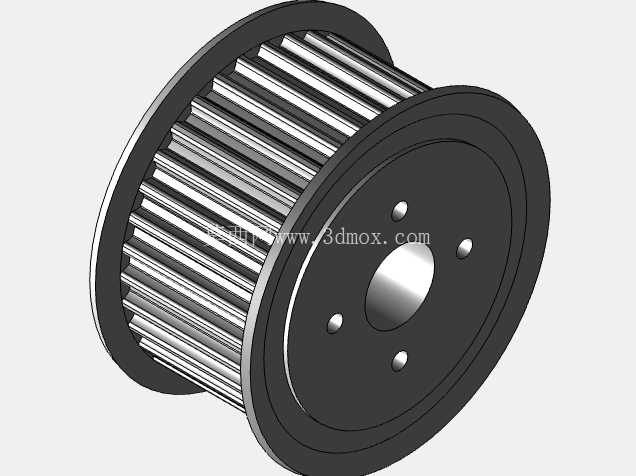

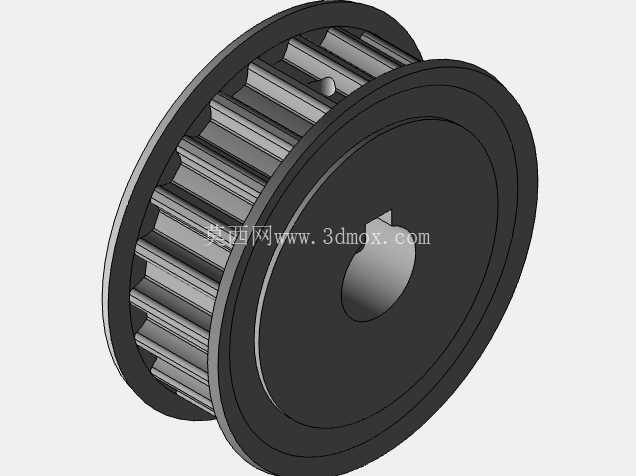

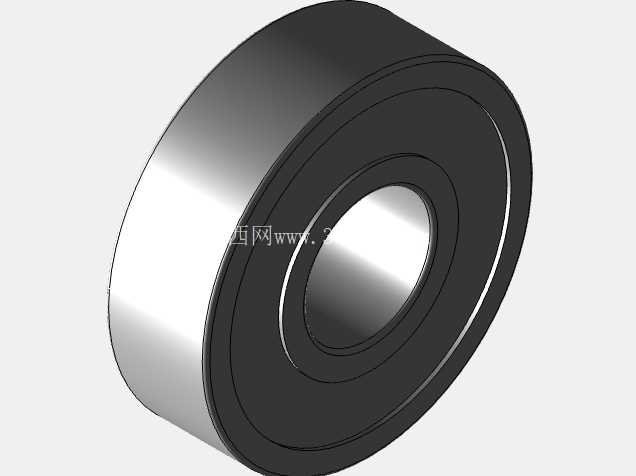

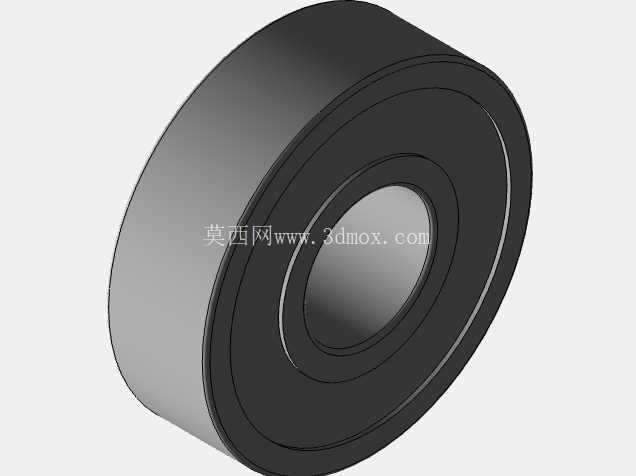

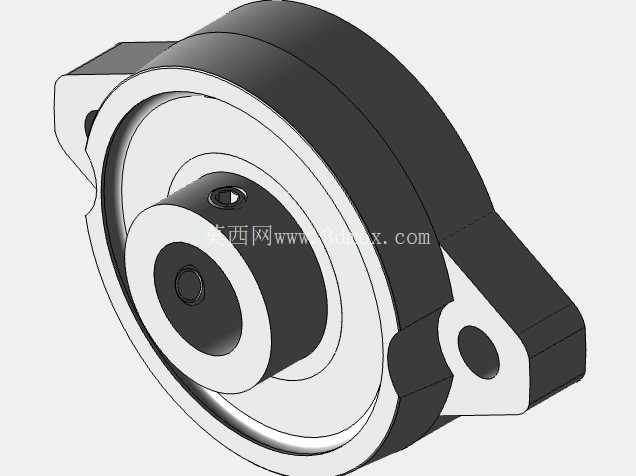

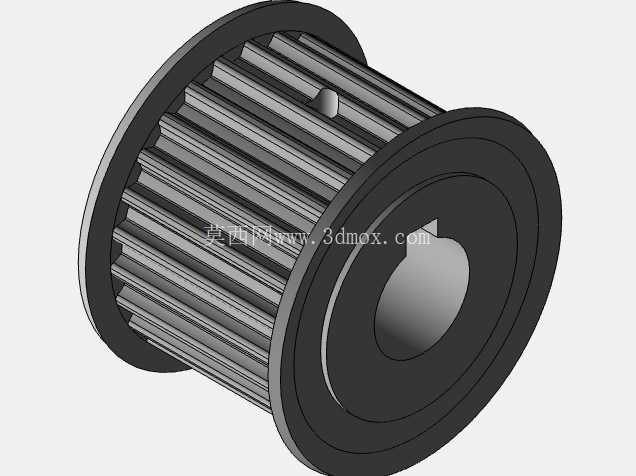

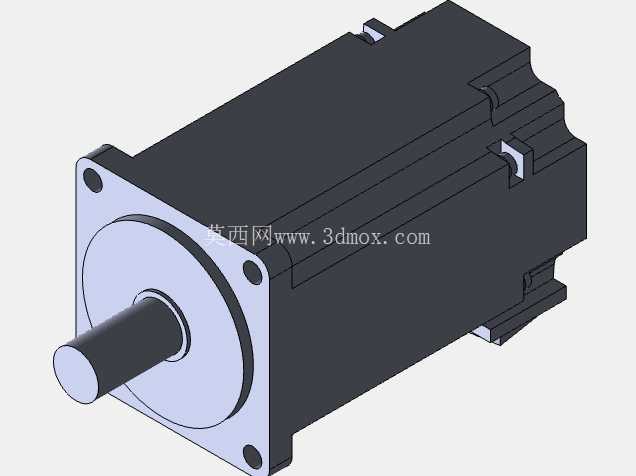

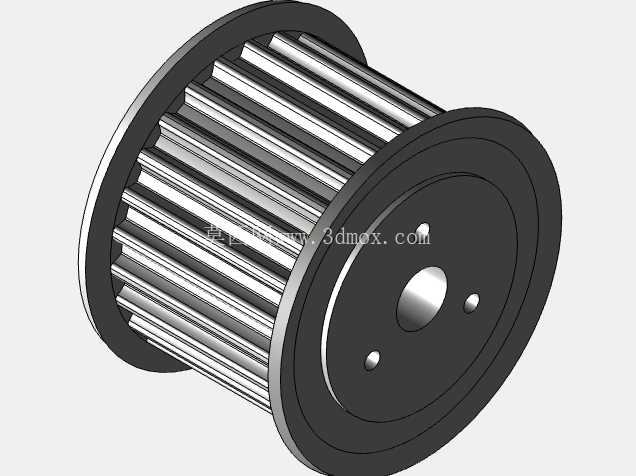

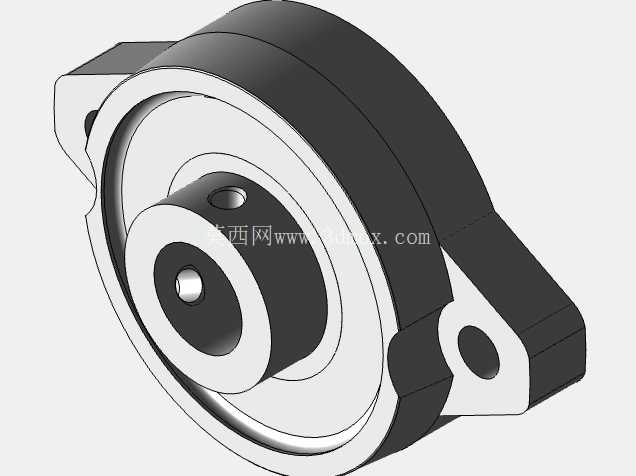

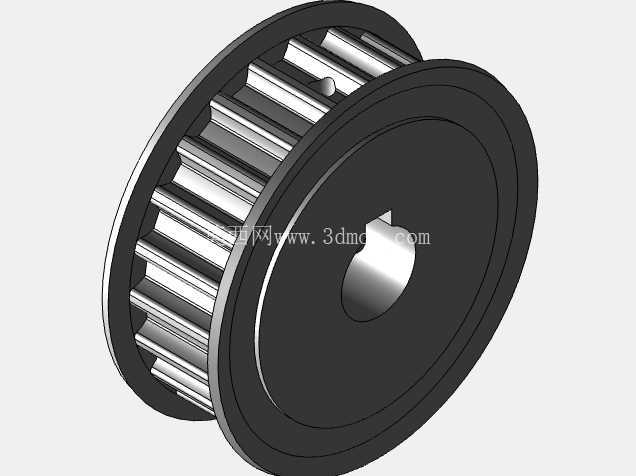

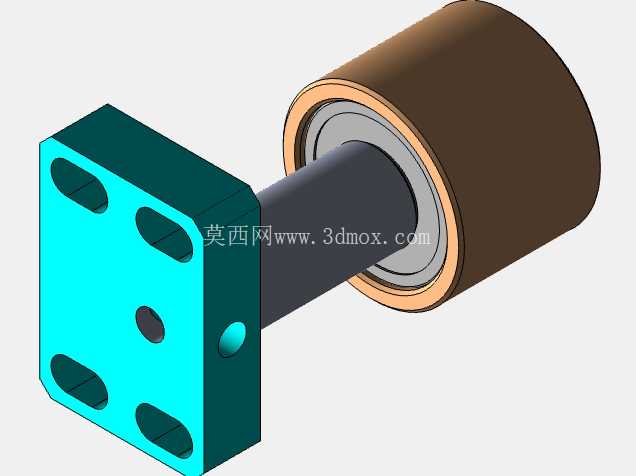

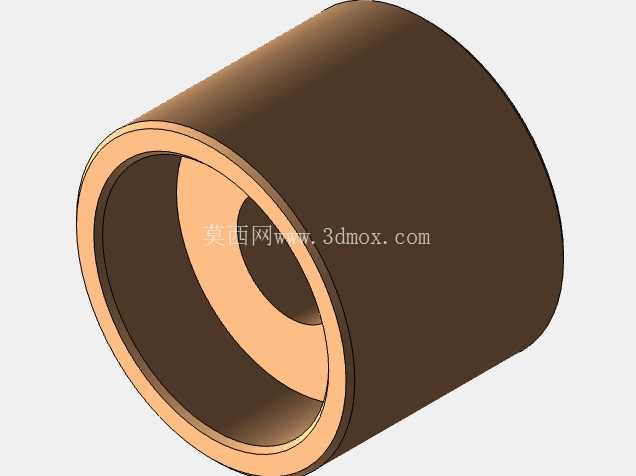

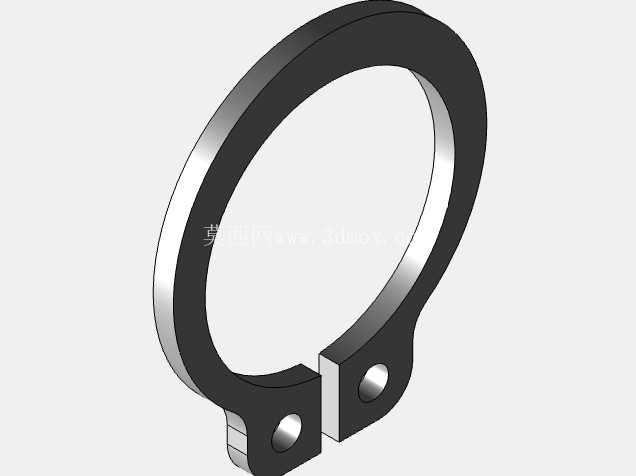

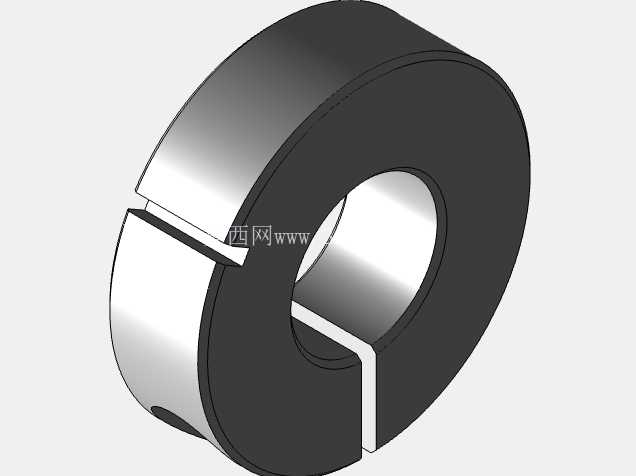

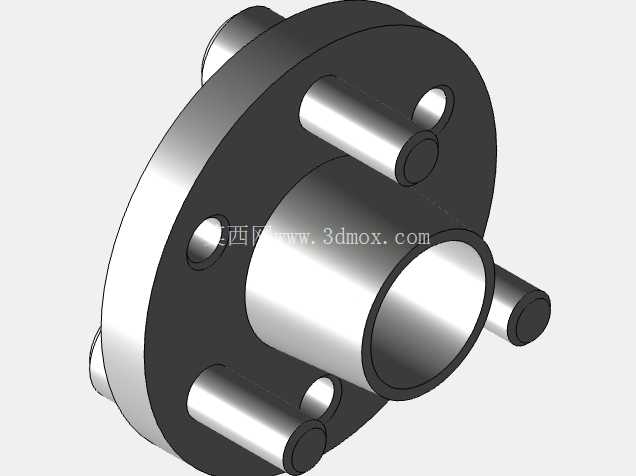

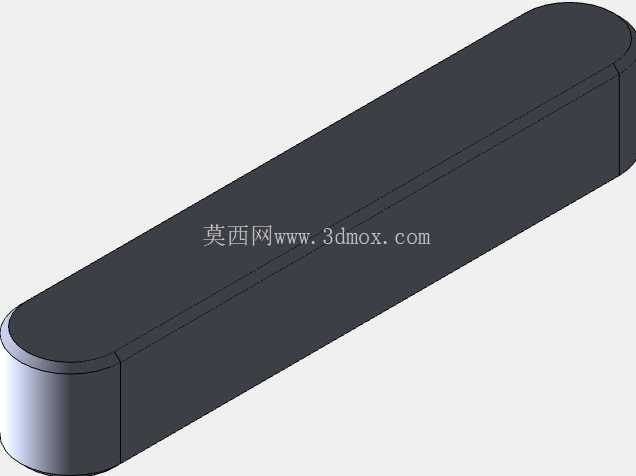

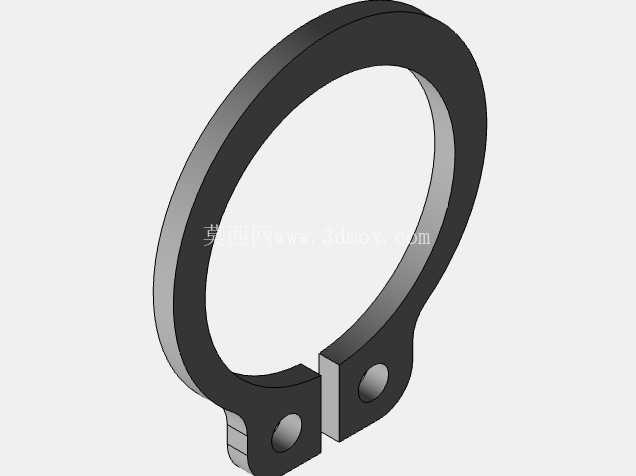

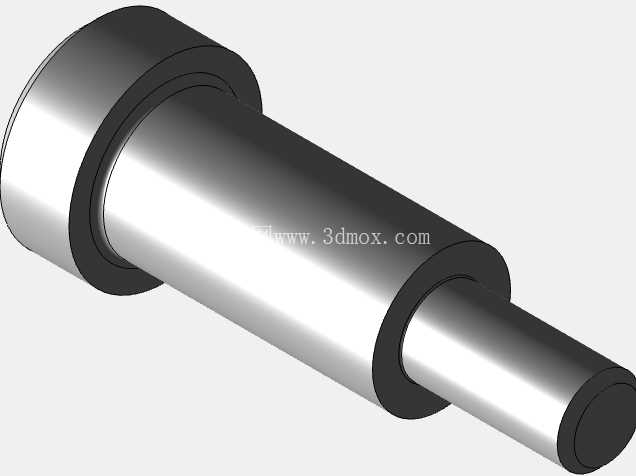

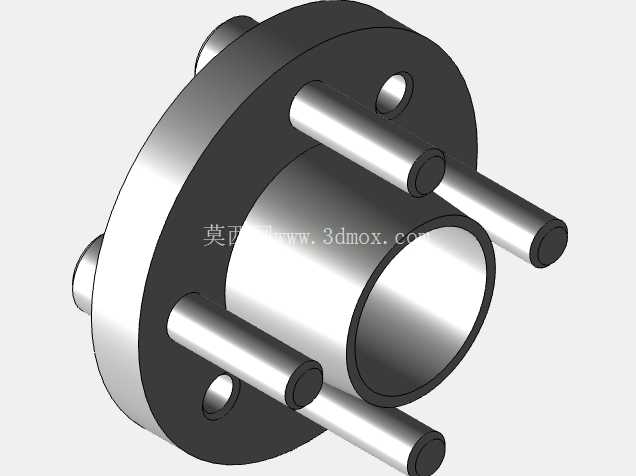

　　驱动端的传动采用同步带传动结构，伺服电机输出轴通过同步轮连接主动辊，传动比设置为1:2，在保证输出扭矩足够的同时，能把电机的运行转速控制在合理区间，降低运行噪音，实测满载运行时的设备噪音低于55分贝，不会对车间的声环境造成额外负担。设计思路上没有采用常规的电机侧装或者端装的外凸布局，而是把伺服电机的安装位置嵌入到机架端部的空腔内，电机外壳和机架侧板齐平，不会在设备侧面形成突出的磕碰风险，同时电机的接线端朝向机架下方布置，线缆可以顺着机架底部的走线槽直接连接到设备的控制电柜，不会在设备外部裸露走线，避免产线操作人员勾挂线缆造成安全隐患。主动辊和从动辊都采用了两端带精密轴承的支撑结构，辊筒的圆柱度控制在0.02mm以内，保证皮带运行时不会出现跑偏的问题，同时辊筒表面做了滚花处理，增加和皮带之间的摩擦力，避免重载启动时出现皮带打滑的情况。机架的两侧预留了传感器安装槽，可以直接安装对射光电、漫反射传感器，用来检测物料的到位情况，不需要额外焊接传感器安装支架，传感器的线缆也可以顺着机架侧边的隐藏走线槽布置，整体外观整洁，没有外露的线缆和安装件。

　　从安装适配的角度来说，整个输送结构的底部安装面平面度控制在0.1mm/m以内，安装到台架上之后不需要额外做水平调整就能保证皮带的平稳运行，设备的进料端和出料端都做了倒角过渡，和上下游设备对接的时候不会出现卡料的问题，端部的过渡间隙可以控制在2mm以内，即使是尺寸很小的片状物料也能平稳输送。在负载能力方面，400W伺服电机搭配减速传动结构，额定输出扭矩可以达到12N·m，在0.5m/s的运行速度下可以稳定输送总重量5kg的物料，满足大部分小型工件的输送需求，如果需要输送更重的物料，只需要更换更大扭矩的同步轮，不需要改动主体机架结构，具备一定的模块化拓展能力。
