吊装式PC投影机2K分辨率结构设计

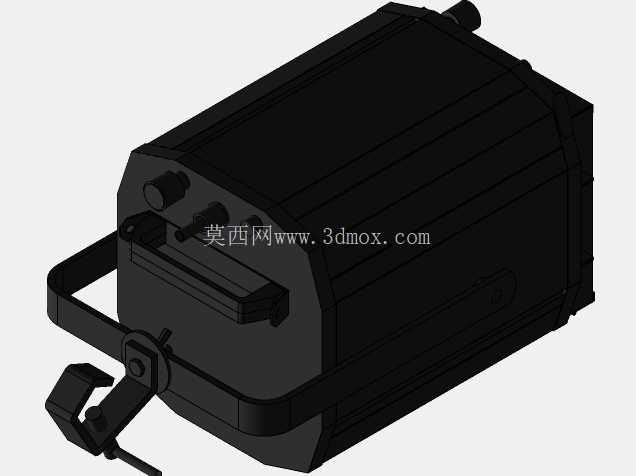

这款吊装式PC投影设备的结构设计，首先围绕商用场景的吊挂安装需求展开，在各类会议室、多媒体展厅、小型演出场地的投影部署中，顶部吊挂的安装方式能够最大化释放地面与桌面空间，避免设备占用参会人员的活动区域，同时减少人员走动对投影光路的遮挡。设备主体采用近似立方的箱体构型，这种构型在结构设计上有多重考量：一方面立方形态的内部空间利用率更高，能够规整排布光学成像组件、光源散热模块、信号处理电路板以及电源供给单元，避免异形壳体带来的内部空间浪费；另一方面方正的外壳在吊装状态下的风阻更小，配合顶部的吊挂连接结构，长期悬挂的稳定性更优，不会因为空调气流或者场地轻微震动产生画面偏移。

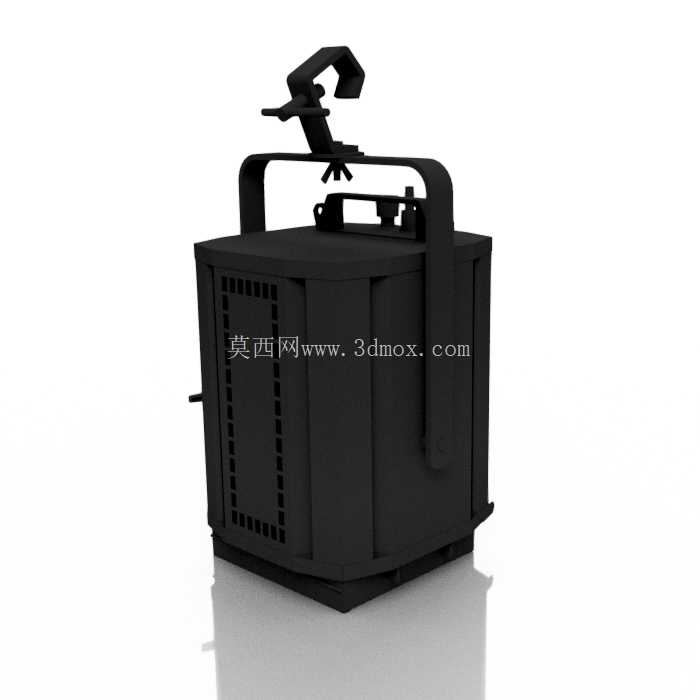

设备顶部集成的快装吊挂支架是结构设计的核心部分，支架采用卡扣式快拆结构，安装时可先将挂架底座固定在顶面吊杆或者装修龙骨上，再将设备主体通过卡扣与挂架对接，无需在高空托举设备完成全部螺丝锁附作业，能够大幅降低高空安装的操作难度，同时支架带有角度微调结构，可在水平±15度、垂直±20度范围内调整投射角度，安装完成后无需拆卸设备即可完成画面的校准对位，适配不同层高、不同投影幕布位置的安装场景。设备侧面设计有阵列式通风栅格，栅格的开孔方向顺着内部散热风道的走向，既能够保证冷空气从下部进风、热空气从上部排出的顺畅散热路径，又能避免异物从侧面直接掉入设备内部，栅格的开孔尺寸经过测算，能够阻挡直径大于3mm的杂物进入，满足公共场景使用的安全防护要求。

设备侧面还设置有隐藏式提手结构，在设备未吊装时，提手可用于设备的短途搬运，提手的握持宽度符合成年人手掌的握持尺寸，边缘做了圆弧过渡处理，搬运时不会硌手，吊装状态下提手可贴合壳体侧面收纳，不会突出壳体额外占用空间，也不会影响设备整体的外观规整度。设备底部设计有可调式支撑脚，当设备需要临时放置在桌面或者台面使用时，可旋出支撑脚调整设备的俯仰角度，同样能够完成画面的对位调整，支撑脚的底部带有防滑橡胶垫，放置在光滑台面时不会出现滑动，也能避免支撑脚刮花台面表面。

从安装边界尺寸来看，设备主体的长宽尺寸控制在300mm级别的区间，吊挂状态下加上顶部挂架的整体高度不超过400mm，对于层高在2.8米到3.5米的常规商用空间来说，吊装后设备底部距离地面的高度能够保持在2.2米以上，不会出现人员碰头的情况，同时这个尺寸区间的设备重量控制在合理范围，单名安装人员即可完成设备的挂装作业，不需要额外的辅助人员托举。设备的接口区域设置在壳体后侧，吊装状态下接口朝向墙面方向，各类信号线缆、电源线可顺着吊杆或者墙面走线槽排布，不会出现线缆外露杂乱的情况，接口区域的边缘做了线缆导向斜角，插接线缆时不需要刻意对准孔位，顺着斜角即可顺利将插头插入接口，降低高空接线的操作难度。

在结构强度设计上，设备壳体采用高强度工程塑料注塑成型，吊挂连接部位内嵌金属加强嵌件，挂架与设备主体的连接点能够承受5倍于设备自重的拉力，即使出现安装螺丝松动的极端情况，设备也不会直接从挂架脱落，满足公共场合使用的安全要求。壳体的拼接缝隙控制在0.3mm以内，既能够保证外观的规整度，又能避免灰尘从拼接缝隙进入设备内部，减少日常维护的清洁工作量。设备的散热风道采用隔离式设计，光源部分的散热风道与电路板部分的散热风道相互独立，避免光源产生的热量传导到信号处理电路板上，导致电路板长期处于高温状态缩短使用寿命，独立风道的设计也能降低散热风扇的运行噪音，在会议场景下不会因为风扇噪音影响参会人员的听觉体验。
