便携式工业投射照明设备结构设计

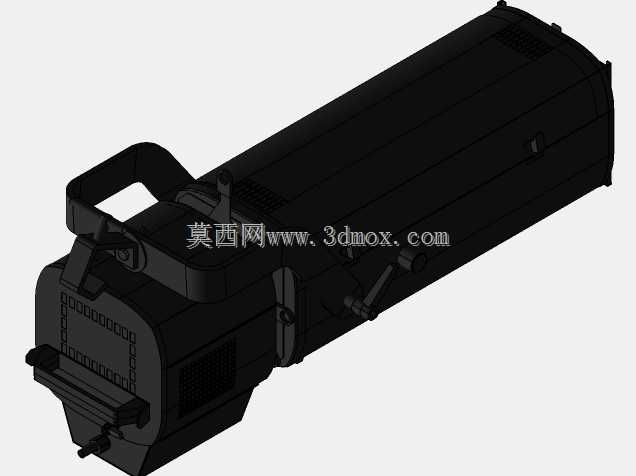

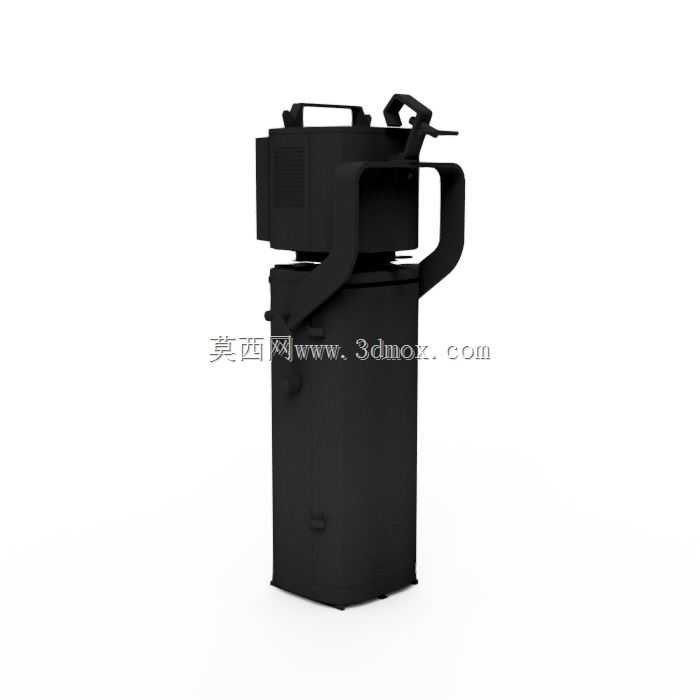

这款立式便携投射照明设备，主要面向野外作业、应急抢修、工地夜间施工、影视外景补光等需要临时大范围照明的场景，区别于固定安装的照明装置，它的整体结构围绕移动使用的核心需求做了针对性设计。从结构布局来看，设备采用上下分体式的立式结构，下部为配重式储电或电源适配舱，这部分做了加厚的壳体设计，一方面内置大容量供电模块时可以降低整机重心，避免户外不平整地面放置时出现侧翻，另一方面壳体表面预留的防滑凹凸结构，方便搬运时抓握，也能在轻微磕碰时保护内部元器件不受冲击。上部为灯头投射模组，通过大弧度的弯折金属支架与下部底座连接，这个支架的设计没有采用常见的单轴铰接，而是做了环抱式的连接结构，既可以实现灯头俯仰角度的大范围调节，满足不同投射高度、角度的照明需求，又能在搬运时作为提手使用，配合顶部自带的辅助提手，单人即可完成短距离转移，不需要额外配置搬运工装。设备的安装边界没有做固定的地脚连接结构，底部做了平整的支撑面，只要是承载力足够的平整硬质地面都可以直接放置，不需要提前做预埋或者打孔固定，适配临时作业场景快速部署的要求，整机的外形尺寸控制在单人可搬运的范围内，宽度不超过人体肩宽，高度在站立操作可调节的区间，不需要借助登高设备就可以完成灯头角度的调整。从功能特性上看，设备壳体做了全封闭的结构设计，可以应对户外作业时的扬尘、零星降雨场景，接线部位都做了密封处理，避免户外复杂环境下出现电路故障。灯头部位的散热结构集成在壳体侧面，没有采用外露的散热鳍片，防止搬运过程中剐蹭作业人员，也避免杂物堆积在散热缝隙里影响散热效率。设计过程中优先考虑了使用的便捷性，所有调节结构都做了大尺寸的锁紧件，操作人员佩戴劳保手套也可以直接完成角度锁紧、开关操作，不需要额外借助工具。设备的供电接口设置在下部舱体的侧面，做了内凹式的防护设计，既可以接市电长时间作业，也可以切换内置电池模式在无供电区域使用，接口处的防护盖可以在不接线时完全封闭接口，防止泥水、灰尘进入。整体结构没有多余的装饰性部件，所有外部结构都服务于功能需求，壳体的棱角都做了圆弧过渡处理，避免搬运、移动过程中磕碰造成设备损坏或者人员受伤，这种结构设计也让设备的后期维护更加便捷，上下分体的结构可以快速拆开检修内部的电路、光源模块，不需要拆解整机外壳，降低了现场维护的难度。
