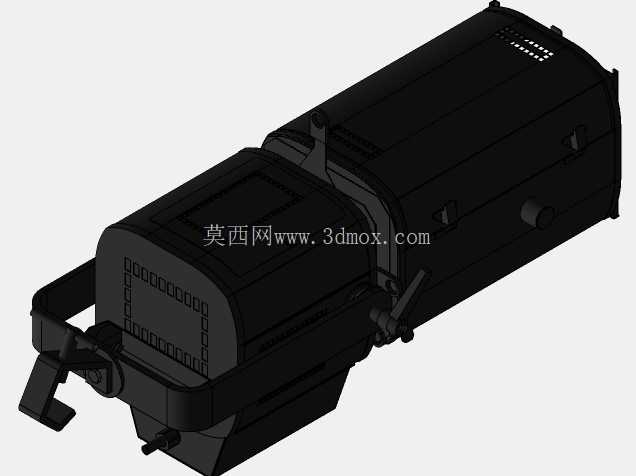

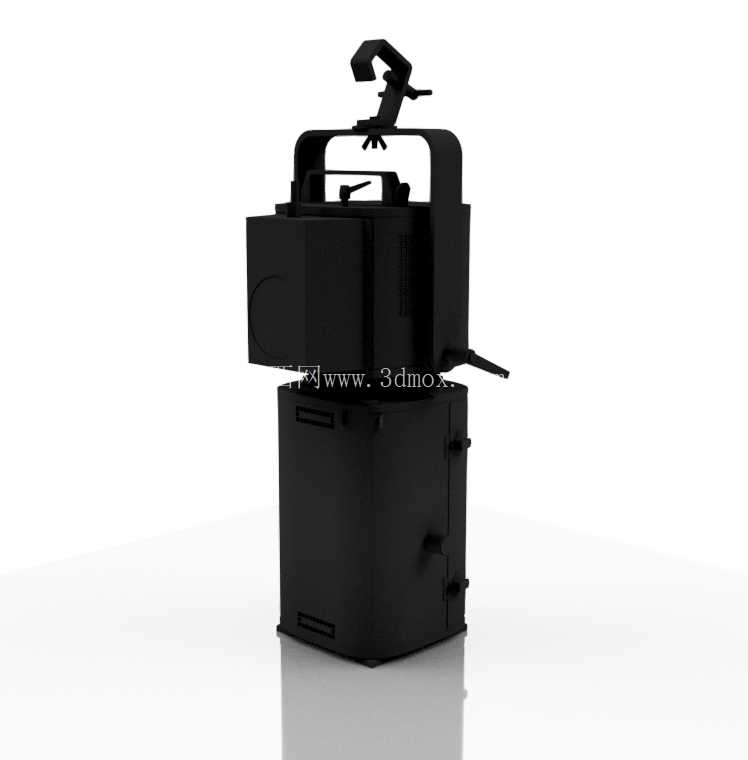

吊装式商用投影设备结构三维设计

　　顶部吊挂接驳组件采用快拆式卡扣结构，适配市面通用的M10规格膨胀吊杆，卡扣处设计了防脱锁止销，安装完成后可避免设备因长期受震动、温变影响出现松脱滑落的风险，吊挂组件与下方调节支架的连接位设置了360度水平旋转轴，旋转阻尼通过内置的碟形弹簧提供，可在任意水平角度悬停，无需额外锁止旋钮即可保持调校后的角度，减少现场安装调试的操作步骤。角度调节支架部分采用双侧板夹持结构，俯仰调节范围覆盖-15度到+30度，侧板与主机连接的转轴处设置了齿形防滑垫片，当俯仰角度调校完成后，拧紧侧边的固定螺栓即可通过齿面咬合锁止角度，避免设备长期使用后因自重出现俯仰角度下垂的问题，支架的过线孔采用全包胶边设计，避免设备供电线、信号线穿过支架时被钣金锐边割破绝缘层，同时走线槽内置在支架侧板的空腔内，外部无裸露线材，提升安装后的整体整洁度。这款吊装式投影设备的三维结构设计，核心围绕中小型商用场景的固定安装需求展开，区别于桌面便携投影的轻量化设计逻辑，整体结构优先考虑长期吊挂的稳定性、走线隐蔽性以及角度调节的可靠性。从结构分层来看，设备整体分为顶部吊挂接驳组件、角度调节支架、主机本体、底部接线腔体四个核心部分，各模块之间的连接位均预留了公差补偿间隙，避免加工装配过程中因钣金件折弯误差、注塑件收缩率偏差导致的装配卡滞问题。

　　主机本体采用上下分舱的结构设计，上半舱为光学成像核心区，内置光机、镜头调焦机构、散热风道入口，镜头侧预留了可更换镜头的接驳法兰，可根据投射距离需求更换不同焦距的镜头，无需改动主机主体结构；下半舱为电源与驱动电路区，电源输入接口、信号输入接口均设置在主机下半舱的侧下方，接口朝向斜下方，避免吊装状态下插拔线材时需要仰头操作，同时接口处设置了防水挡边，可避免消防喷淋、空调冷凝水意外滴入接口造成电路短路。

　　主机外壳采用0.8mm厚度的冷轧钢板冲压成型，表面做哑光黑喷塑处理，既可以减少外壳反光对投影画面的干扰，也能提升外壳的抗锈蚀能力，外壳的散热风道采用下进风、侧出风的设计，进风口设置在主机下半舱的底部，搭配可拆卸的防尘滤网，可过滤空气中的浮尘，避免灰尘附着在光机镜片、DMD芯片表面影响成像清晰度，出风口设置在主机侧方，出风方向朝向斜下方，避免热风直吹吊装吊杆或天花板，减少长期热风直吹导致的吊顶饰面变色、吊杆老化加速问题。底部接线腔体设置了独立的检修盖板，无需拆卸主机主体外壳即可打开盖板完成接线、信号模块更换的操作，腔体内部预留了无线投屏模块、物联网控制模块的扩展安装位，可根据使用需求加装扩展功能模块，无需重新开模改动外壳结构。

　　从安装边界尺寸来看，设备整体吊挂状态下的垂直高度为380mm，主机主体截面尺寸为210mm210mm，安装时需要预留的水平操作空间不小于300mm300mm，顶部吊杆的预埋点位需要与投影幕布的中心垂线对齐，水平方向的安装误差控制在±5mm以内即可通过顶部旋转轴、俯仰调节支架补偿调校误差，无需重新打孔调整吊杆位置。设备的整体重心设计在吊挂转轴的正下方，自然悬挂状态下可保持水平基准，减少调校时的角度调整量，主机外壳的所有拼接缝均设置在非可视面，安装完成后从下方观看无明显拼接缝隙，整体外观简洁规整，适配会议室、多媒体教室、小型展厅等场景的安装审美需求。结构设计过程中针对吊装场景的受力特性做了专项优化，所有连接螺栓均采用8.8级高强度规格，吊挂组件的静态承重冗余达到设备自重的8倍以上，可满足各类室内吊装场景的安全要求，同时整机的可拆解部件均采用通用标准件连接，后期维护更换配件无需定制专用零件，降低运维成本。
