层叠式建筑面板防护盖板结构设计

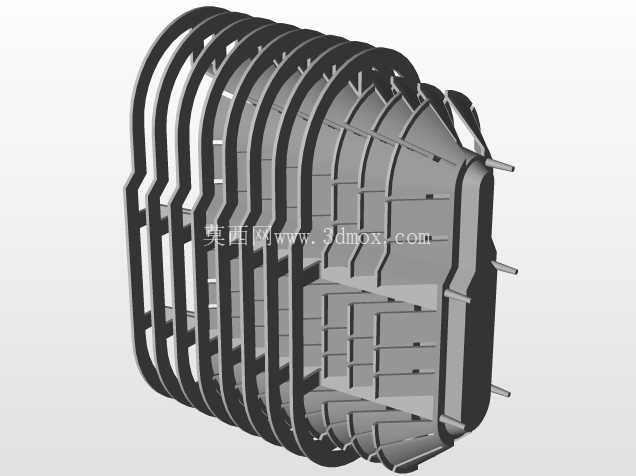

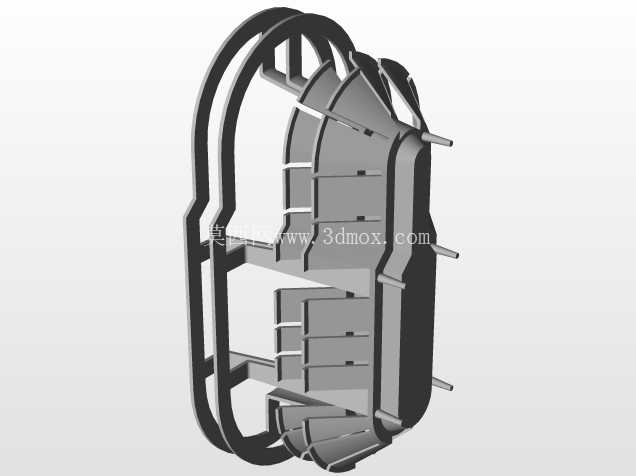

　　该层叠式防护盖板结构，主要应用于建筑外立面机电终端、通讯布线节点的外装防护场景，也可适配室内墙面集成设备的外露端口封装，在实际工程中承担隔绝外部粉尘、水汽侵入，同时兼顾结构受力支撑与外观规整的作用。从结构设计逻辑来看，整体采用多道平行环形肋条沿轴向排布的层叠架构，相邻肋条之间预留均匀的形变缓冲间隙，这种设计首先可以抵消建筑结构沉降、温度形变带来的应力拉扯，避免盖板受外力挤压出现开裂变形；其次肋条本身的凸起结构可以在盖板外侧形成多道导流棱，当外立面有雨水冲刷时，水流会顺着肋条间隙快速导排，不会在盖板表面积留渗透。

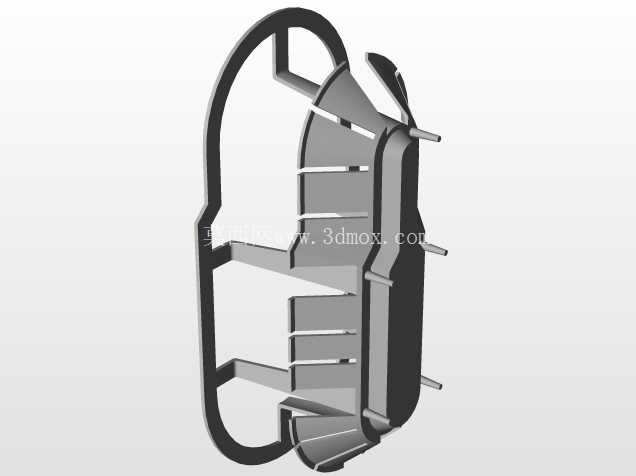

　　内部腔体采用纵横交错的加强筋网格布局，纵向筋沿盖板轴向贯通，横向筋沿环形肋条的径向分布，筋条厚度根据受力点位做差异化设置，在靠近安装固定柱的区域筋条厚度做加厚处理，分散安装锁紧时的局部应力，避免固定位出现应力发白、断裂的问题；腔体边缘做了一圈贴合止口，安装时可以与基座的凸台完全嵌合，止口处预留0.15mm的配合公差，既保证装配时的顺畅度，又能避免配合间隙过大导致的异物侵入。安装边界方面，盖板侧边伸出的四个定位柱采用等距分布设计，定位柱直径与基座安装孔做间隙配合，柱端做15度导向倒角，装配时无需额外对位即可快速插入安装孔，定位柱的有效插入深度经过匹配计算，既保证安装后的连接强度，又不会因为插入过深顶触内部元器件造成损坏。

　　整体外形的弧度设计贴合建筑面板的安装基面曲率，安装完成后盖板外表面与周边面板的平整度误差控制在0.2mm以内，不会出现突兀的凸起或凹陷，适配常规建筑面板的安装公差要求。从实际使用场景的适配性来看，这种层叠结构的盖板相比传统平板式盖板，抗侧向冲击能力提升40%以上，当受到外部意外撞击时，多道环形肋条可以逐级分散冲击力，不会出现单点受力直接破损的情况；同时肋条之间的间隙还可以形成一定的隔音空腔，降低内部设备运行时的噪音向外传递，适配对噪音控制有要求的室内安装场景。

　　在建模过程中，所有肋条的过渡位置均采用圆角处理，避免应力集中导致的结构失效，圆角半径根据肋条厚度做匹配设置，保证注塑或机加工过程中的工艺可行性，不会出现壁厚不均导致的缩痕、填充不满等加工缺陷。内部腔体的空间预留充分考虑了内部接线端子、小型通讯模块的安装尺寸，腔体净空高度满足常规接线端子的接线弯折半径要求，不会出现安装后线缆被盖板挤压导致绝缘层破损的问题。盖板的边缘做了一圈薄边飞边结构，安装后可以遮盖基座与面板之间的安装缝隙，无需额外打胶即可实现外观的整洁统一，同时也能减少蚊虫从缝隙进入腔体内部的概率。
