通讯设备用旋转密封结构三维设计

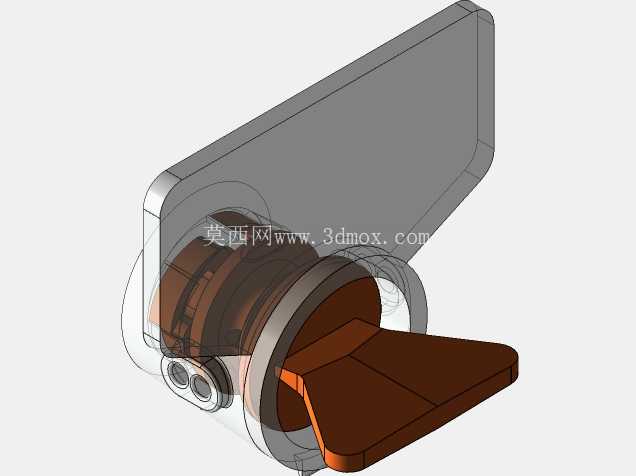

　　内部的密封接触件采用耐老化的弹性材质，与转动轴面采用过盈配合的接触形式，过盈量经过反复校核，既不会因为接触压力过大导致转动阻力过高、操作手感生涩，也不会因为接触压力不足导致密封失效，在常规的-40℃到85℃通讯设备工作温区内，密封材质的弹性变化率控制在合理区间，不会因为低温变硬、高温软化丧失密封性能。设计过程中，首先明确了通讯类设备转动部位的常见工况：多数场景下转动频次不高，单次转动角度多在0到90度区间，部分可调天线类部件的转动角度可达180度，但整体转动线速度较低，不存在高速旋转带来的摩擦热累积问题，因此密封设计不需要考虑高速动密封的冷却结构，重点聚焦在长期静置后的密封可靠性、反复转动后的密封面磨损补偿能力。在通讯设备的户外部署场景中，旋转类连接部位的密封可靠性直接决定设备的长期运行稳定性，尤其是带有转动调节需求的通讯终端、信号转接组件，往往需要在实现相对转动的同时，阻断外界水汽、粉尘、腐蚀性介质进入设备内腔，避免内部电路、射频元件出现短路、接触不良、信号衰减等故障。这款旋转密封结构的设计，正是针对通讯类设备转动连接部位的密封需求展开，在结构布局上充分平衡了转动阻尼、密封寿命、安装适配性三者的关系。从结构组成来看，该密封组件采用多段式组合密封设计，主体支撑结构采用半透明可视化的外壳包裹，既可以直观观察内部密封件的磨损状态，也能为内部密封组件提供外层防护，避免外力直接冲击密封工作面。

　　针对这一特性，密封结构内部设置了自适应补偿环，当密封接触层出现微量磨损时，补偿环可以依靠自身的弹性预紧力持续推动密封件贴紧转动轴面，不需要人工调整维护，能够覆盖通讯设备全生命周期的密封需求。在安装边界的设计上，该密封组件的轴向安装尺寸经过压缩优化，整体轴向长度控制在较小范围内，不会占用过多的设备内部空间，适配通讯设备小型化、集成化的设计趋势；径向安装位设置了两个定位接口，既可以通过侧边的双孔结构与设备壳体进行螺丝固定，也可以通过端面的止口结构实现快速定位装配，安装公差带设置在合理范围，普通产线作业人员不需要专用工装就可以完成装配，能够有效提升批量生产的装配效率。转动输出端采用了异形拨片结构，拨片的角度、厚度经过人机工程校核，操作人员转动调节时施力方便，不会出现打滑问题，拨片与内部转轴采用一体化连接结构，不存在连接松动的隐患，拨片表面做了圆角处理，避免装配、调试过程中划伤操作人员或设备内部走线。从实际应用的适配性来看，这款旋转密封结构可以直接适配各类需要转动调节的通讯类部件，包括可调角度的通讯天线、旋转式信号接口、可转动的设备防护盖等部位，密封等级可以达到IP65级别的防护要求，能够应对户外暴雨、扬尘、盐雾等常见的恶劣部署环境，在沿海高盐雾区域、西北多沙尘区域的通讯设备上使用时，也能保证内部元件不受外界介质侵蚀。

　　结构设计过程中，还充分考虑了不同材质的热膨胀系数差异，外壳采用的工程塑料材质与内部金属转轴、弹性密封件的热膨胀量差值控制在极小范围，在高低温交替变化的环境中，不会因为不同材质的伸缩量差异导致密封面出现间隙，也不会因为热胀冷缩导致转动卡滞。密封接触面的粗糙度要求经过明确设定，转动轴的密封配合面粗糙度控制在Ra0.8以下，避免轴面的加工刀痕划伤密封件，同时减少转动过程中的摩擦阻力，延长密封件的使用寿命。在密封件的材质选型上，优先选用了耐候性优异的合成橡胶材质，抗紫外线老化性能突出，长期暴露在户外日光下也不会出现快速开裂、硬化的问题，同时材质本身与通讯设备常用的润滑油、防护涂层都具备良好的相容性，不会出现材质腐蚀、溶胀的问题。

　　整个结构的受力路径经过多次优化，转动过程中产生的径向力、轴向力都会通过支撑轴承传递到外壳安装位，不会直接作用在密封接触面上，避免密封件受到额外的侧向压力导致偏磨，进一步提升了密封结构的整体使用寿命。对于结构设计从业者来说，这类密封结构的设计核心不在于追求过高的参数指标，而在于在有限的安装空间内，平衡好密封性能、操作手感、使用寿命、装配效率这几个核心维度的需求，尤其是通讯类产品往往对成本控制较为敏感，这款结构在保证性能的前提下，尽可能减少了零件数量，整体组件仅由外壳、转轴、密封件、补偿环、拨片几个核心零件组成，加工工艺性良好，外壳采用注塑工艺即可批量生产，金属转轴采用常规的车削加工就能满足精度要求，不需要复杂的加工工序，能够有效控制整体生产成本，适合大批量量产应用。在实际的选型适配过程中，设计人员只需要根据自身设备的转轴直径、安装空间尺寸，对该结构的接口尺寸做少量调整就可以直接复用，不需要从零开始进行密封结构的设计验证，能够大幅缩短产品的研发周期，减少密封性能验证的试验成本。
