28毫米同轴电视信号传输接口结构

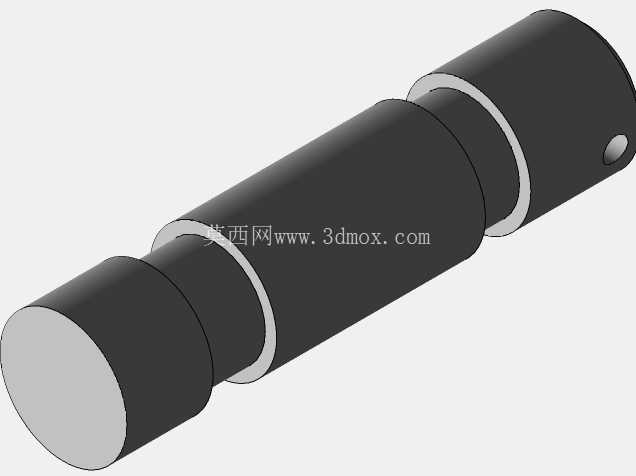

　　在民用视听设备、工业射频信号传输系统的布线施工与设备集成场景里，同轴结构的信号接口是保障射频信号稳定传输的核心基础部件，28毫米规格的电视接口正是针对大线径同轴馈线设计的专用连接部件，主要承担有线电视系统、地面波数字电视接收系统、工业射频测试链路中，线缆与设备端、线缆与线缆之间的物理连接与信号导通作用。这类接口的设计首先要匹配对应线径同轴电缆的剥线尺寸，外层金属壳体采用阶梯轴式的圆柱结构，不同直径的轴段分别对应压接固定层、屏蔽层接触区、绝缘介质定位区、内芯导通区的功能分区，从结构上保证装配时各层线缆不会出现错位短路的问题。

　　从实际安装边界来看，接口总长度适配常规面板安装的深度要求，最粗段直径28毫米，刚好匹配标准墙面面板的开孔尺寸，安装时不需要额外扩孔，能够直接卡入标准86型面板的对应安装位，尾部的细轴段用于和同轴电缆的外屏蔽层压接固定，压接后能够提供足够的拉脱力，避免日常布线拉扯导致接口脱落。设计过程中需要重点考虑信号屏蔽的连续性，接口的金属外壳采用一体化车削成型结构，两段环形凸台除了起到安装定位的作用，还能和面板的金属接地层紧密贴合，形成连续的屏蔽腔体，减少外界电磁干扰对传输信号的影响，尤其是在工业厂区、基站周边这类电磁环境复杂的场景，连续的屏蔽结构能够有效降低信号误码率，保证电视信号的传输质量。

　　接口端部的侧向小孔是用于锁止固定的结构，当接口插入设备端的母座后，可通过该孔穿入固定销钉，或者匹配母座的弹性卡榫，防止长期使用过程中接口因为震动、热胀冷缩出现松脱的问题，在户外天线安装、车载电视系统这类存在持续震动的使用场景里，这个锁止结构能够大幅提升连接的可靠性。从功能特性上看，该接口的内芯接触段采用弹性接触设计，和公头内芯插接时能够保持稳定的接触压力，避免因为接触电阻过大导致的信号衰减，绝缘介质段的尺寸经过精准计算，保证特性阻抗匹配75欧姆的电视传输标准，减少信号在接口位置的反射损耗，这一点对于长距离传输的有线电视系统尤为重要，阻抗不匹配导致的信号反射会直接造成画面重影、数字信号卡顿的问题。在三维建模过程中，这类轴类接插件的建模需要严格控制各阶梯轴段的同轴度公差，所有圆柱面的同轴度误差需要控制在0.02毫米以内，否则装配后会出现内芯偏心、插接不到位的问题，环形凸台的端面需要保证和轴线垂直，避免安装后和面板之间出现缝隙影响屏蔽效果，尾部的压接段需要设计防滑滚花结构（该模型中通过轴径差实现压接定位），保证压接后电缆外护套和接口之间不会出现相对转动。实际选型使用时，需要注意该接口的适配线缆规格，28毫米的外径尺寸对应SYWV-75-12及以上规格的同轴电缆，这类线缆多用于主干线的信号传输，因此该接口通常用于楼栋信号分配箱、户外天线馈线接入端的连接，不适合用户端的细线缆连接，安装时需要按照剥线尺寸依次处理电缆的外护套、屏蔽层、绝缘层和内芯，保证各层长度和接口内部的定位台阶匹配，压接时需要使用对应规格的六边形压接钳，从尾部圆周方向均匀压接，避免单边压接导致的屏蔽层断裂、内芯错位问题。

　　不同于小型的用户端电视接头，大尺寸的28毫米接口需要考虑长期户外使用的耐候性，金属壳体通常采用镀镍处理，防止氧化生锈导致接触电阻上升，内部的绝缘介质采用耐老化的聚四氟乙烯材料，能够在-40℃到85℃的温度范围内保持绝缘性能稳定，不会因为极端温度出现变形导致的内芯短路问题。在结构设计的细节上，接口的插接端做了倒角导向处理，装配时不需要精确对准就能顺利插入母座，减少现场施工的对位难度，外壳表面的光滑圆柱面没有多余的凸起结构，能够在穿管布线时顺利穿过PVC线管，不会被管壁卡住，提升布线施工的效率。
