数控加工用多孔法兰式立柱定位基座

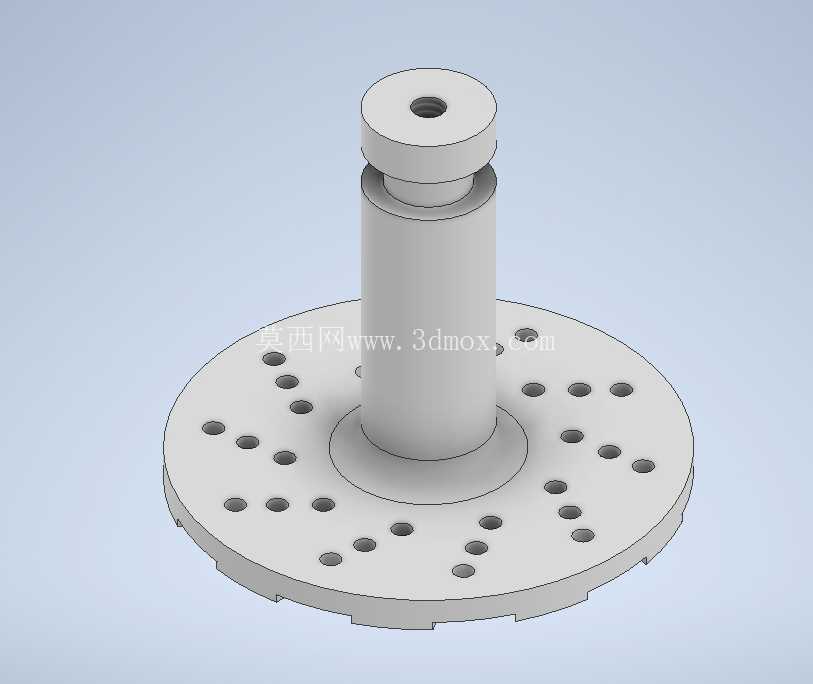

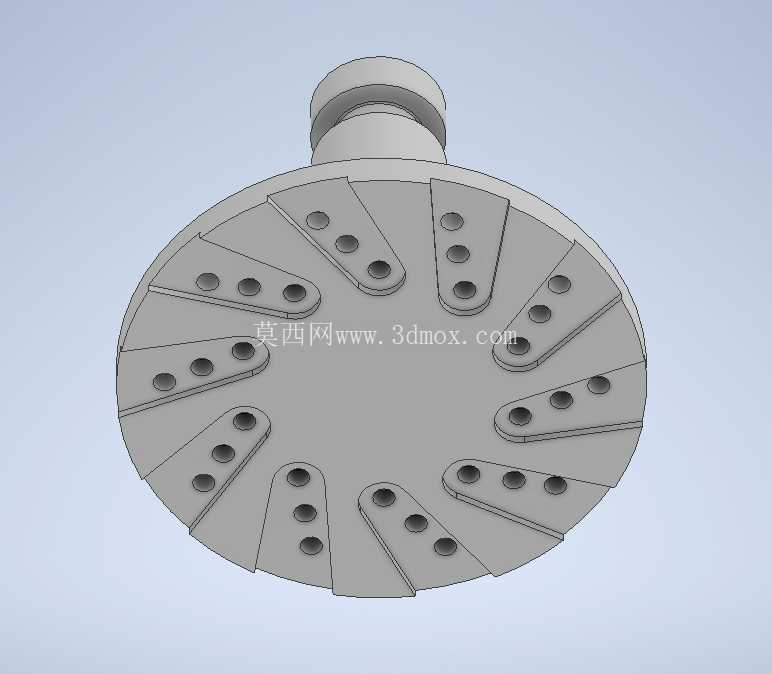

　　在CNC数控加工的工装装夹场景里，这类带多孔法兰盘的立柱式定位基座是工位搭建里的核心定位元件，主要承担加工工位上的工件承载、定位基准传递以及辅助支撑的作用，常见于多工位转台加工、小型零件批量夹持的工装基板配套场景，也可作为自动化上下料工位的定位柱安装基座使用。从结构功能上看，下部的圆盘法兰是整个零件的安装基准面，盘面均匀排布的多组安装孔采用等角度错位排布设计，既可以适配不同孔距的工装基板安装需求，也能在固定时通过多组螺栓锁紧抵消加工过程中产生的切削振动力，避免立柱出现偏摆影响加工精度；法兰盘边缘设置的缺口结构是定位防呆设计，安装时可以快速对齐基板上的定位销，无需反复调整角度就能完成初定位，减少工装调校的辅助时间。

　　上部的阶梯立柱是核心的功能配合段，不同直径的阶梯轴段可以适配不同内径的定位衬套、夹持转接头或者工件定位孔，顶端的轴向螺纹孔用于安装锁紧压块或者定位挡销，当工件套入立柱定位段后，通过顶端的螺纹连接件可以快速完成工件的轴向压紧，不需要额外设计侧面夹紧结构，能有效减少工装的整体占用空间。设计这类零件时，首先要确定的是立柱段的同轴度公差，整个立柱的各段圆柱面与法兰下端面的垂直度需要控制在0.02mm以内，才能保证安装后立柱的径向跳动满足加工定位要求；法兰盘上的安装孔位置度公差需要匹配常用工装基板的孔系标准，孔边做倒角处理既可以去除加工毛刺，也能在安装螺栓时起到导向作用，避免螺栓拧入时刮伤螺纹。

　　安装边界方面，法兰盘的外径决定了整个基座的支撑覆盖范围，这类结构的法兰直径通常根据配套的工位载荷设计，盘面的孔位排布兼容公制工装孔系标准，安装时法兰下端面需要与基板表面完全贴合，不能有切屑或者杂物垫在结合面处，否则会导致立柱倾斜，直接影响后续加工的定位精度；立柱的总高度需要根据待加工工件的定位孔深度来选择，保证工件套入后有足够的配合长度，同时顶端留出足够的锁紧件安装空间，不会出现锁紧行程不足的问题。在实际加工场景中，这类基座通常采用45号钢或者40Cr材质制作，经过调质处理后表面做发黑防锈处理，立柱配合面可以根据使用需求做淬火处理提升耐磨性，长期使用出现磨损后可以单独更换配套的衬套，不需要整体更换基座，能有效降低工装的维护成本。

　　不同于一体式的工装夹具，这种分体式的立柱基座可以根据不同的工件加工需求，更换不同直径的立柱配合段或者调整安装位置，在多品种小批量的数控加工场景里，能大幅减少工装的设计制作周期，只需要更换少量适配零件就能快速完成不同工件的装夹定位，提升设备的换产效率。结构设计上没有多余的冗余特征，所有的结构特征都服务于定位、安装、锁紧三个核心功能，法兰盘的厚度经过载荷校核，在承受最大切削侧向力时不会出现形变，立柱的阶梯过渡处采用圆角过渡，避免应力集中导致长期受力后出现断裂问题，顶端的螺纹孔深度经过计算，保证锁紧时的螺纹啮合长度足够，不会出现螺纹滑牙的情况。
