工业立式滤尘除尘设备结构设计

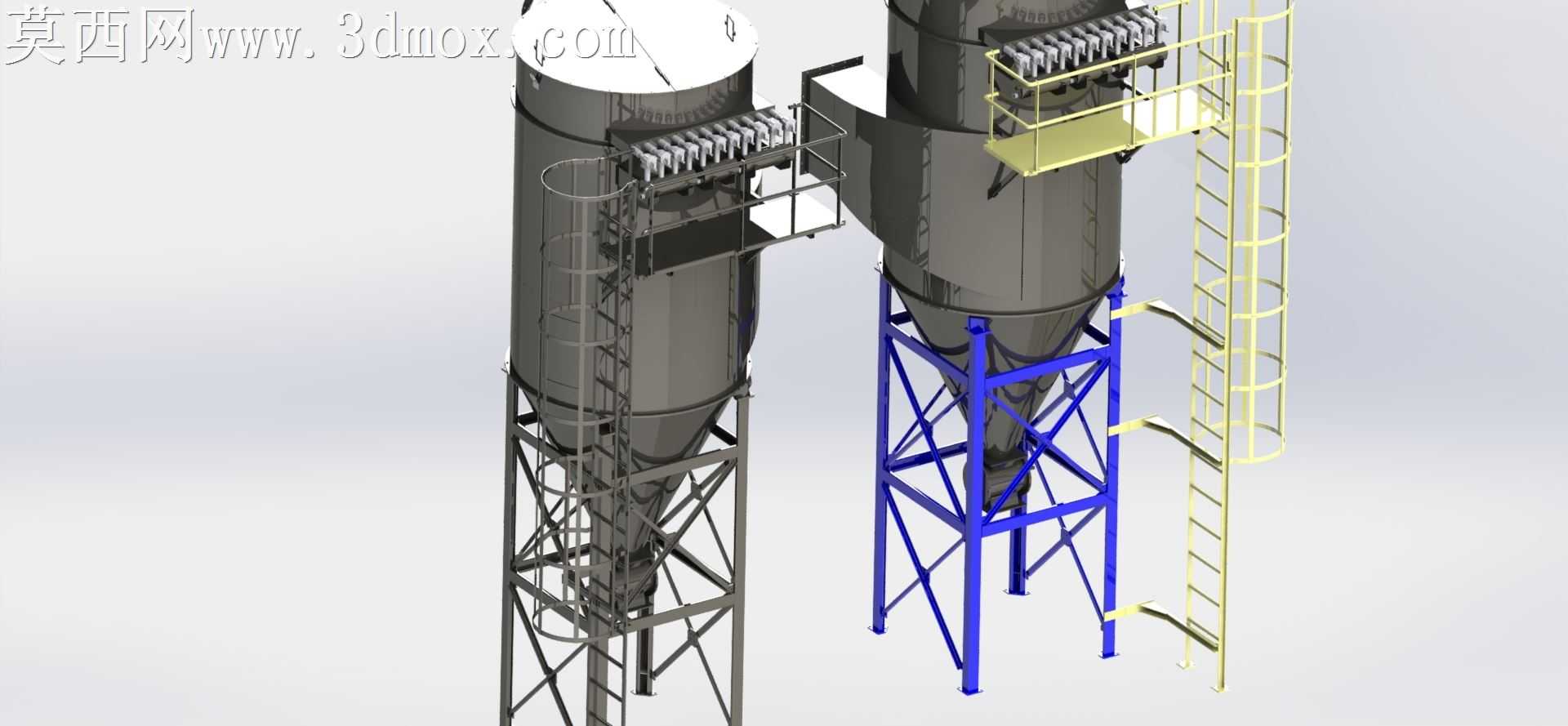

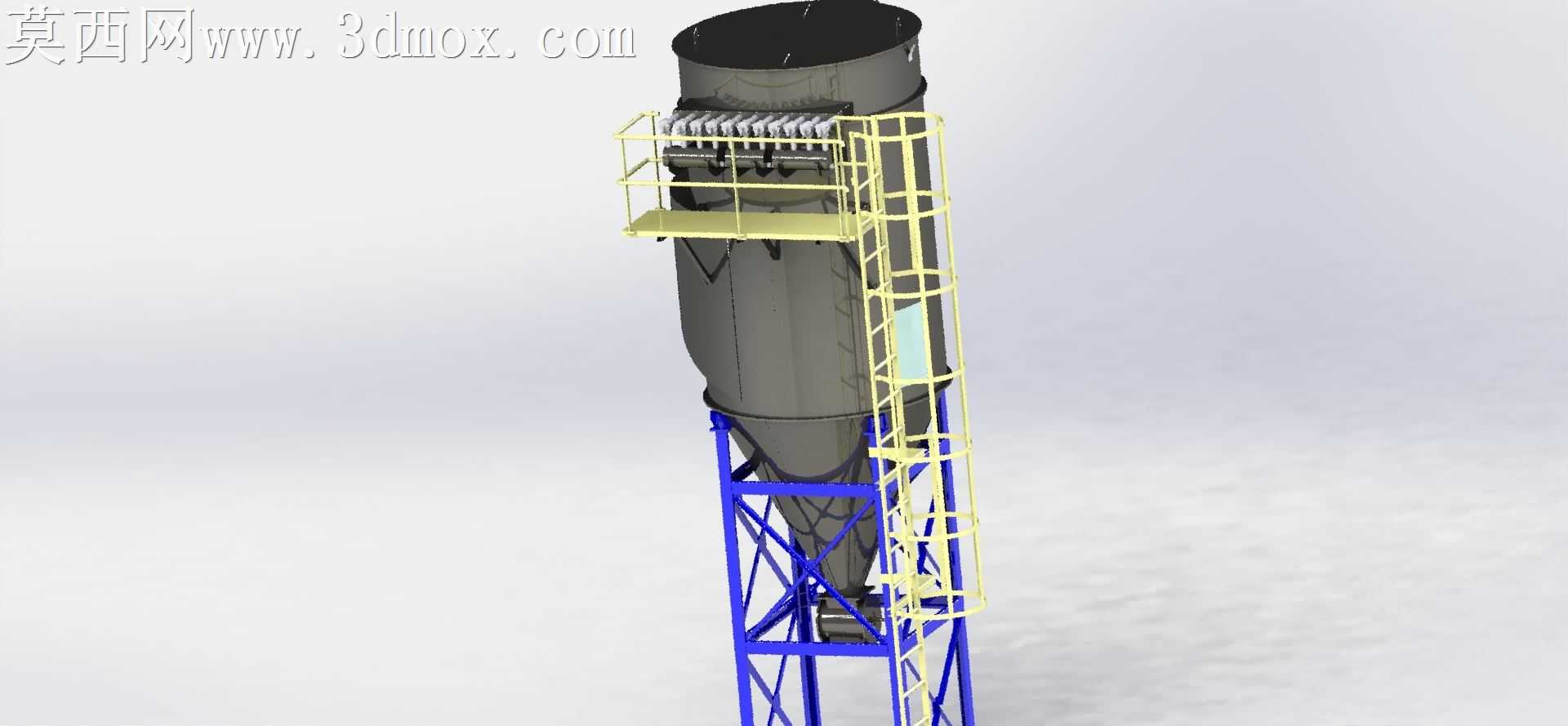

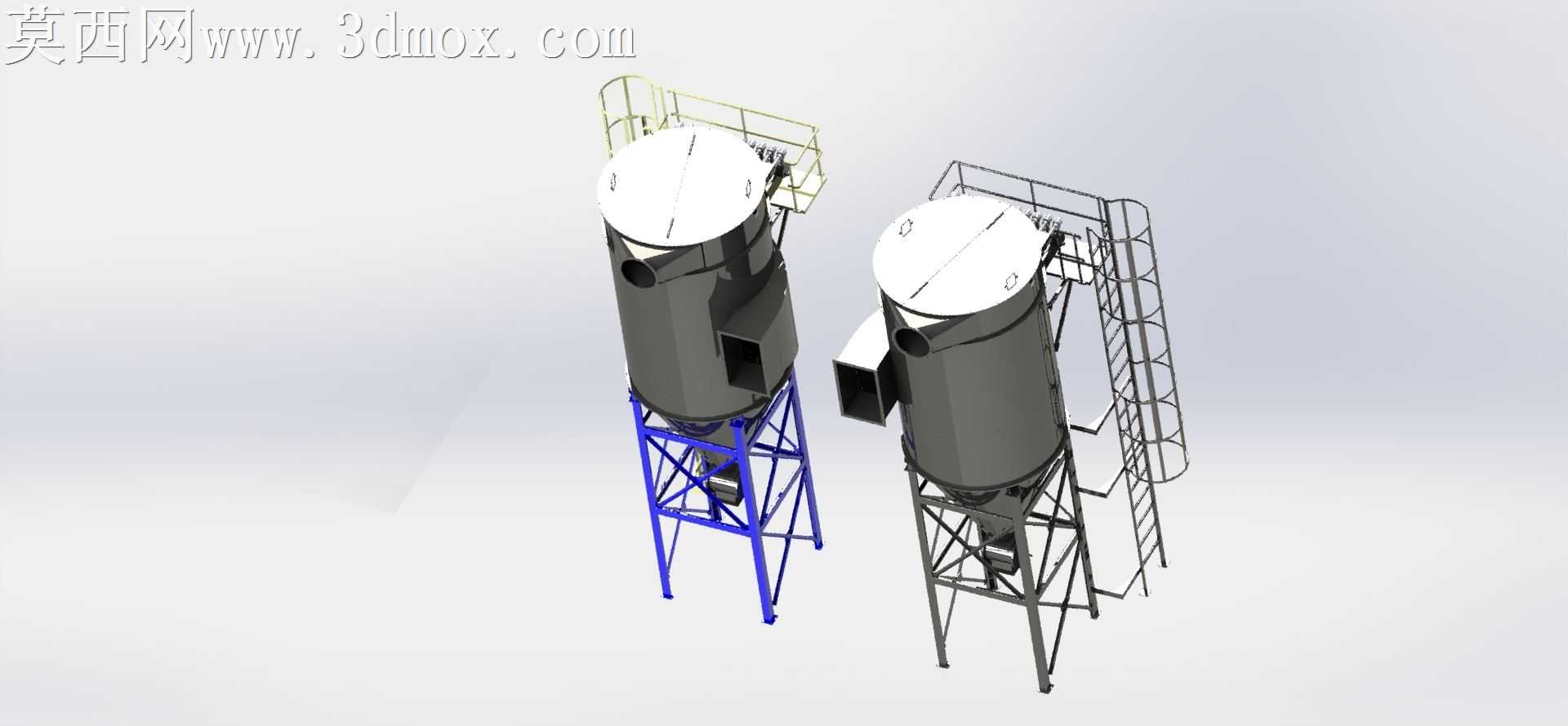

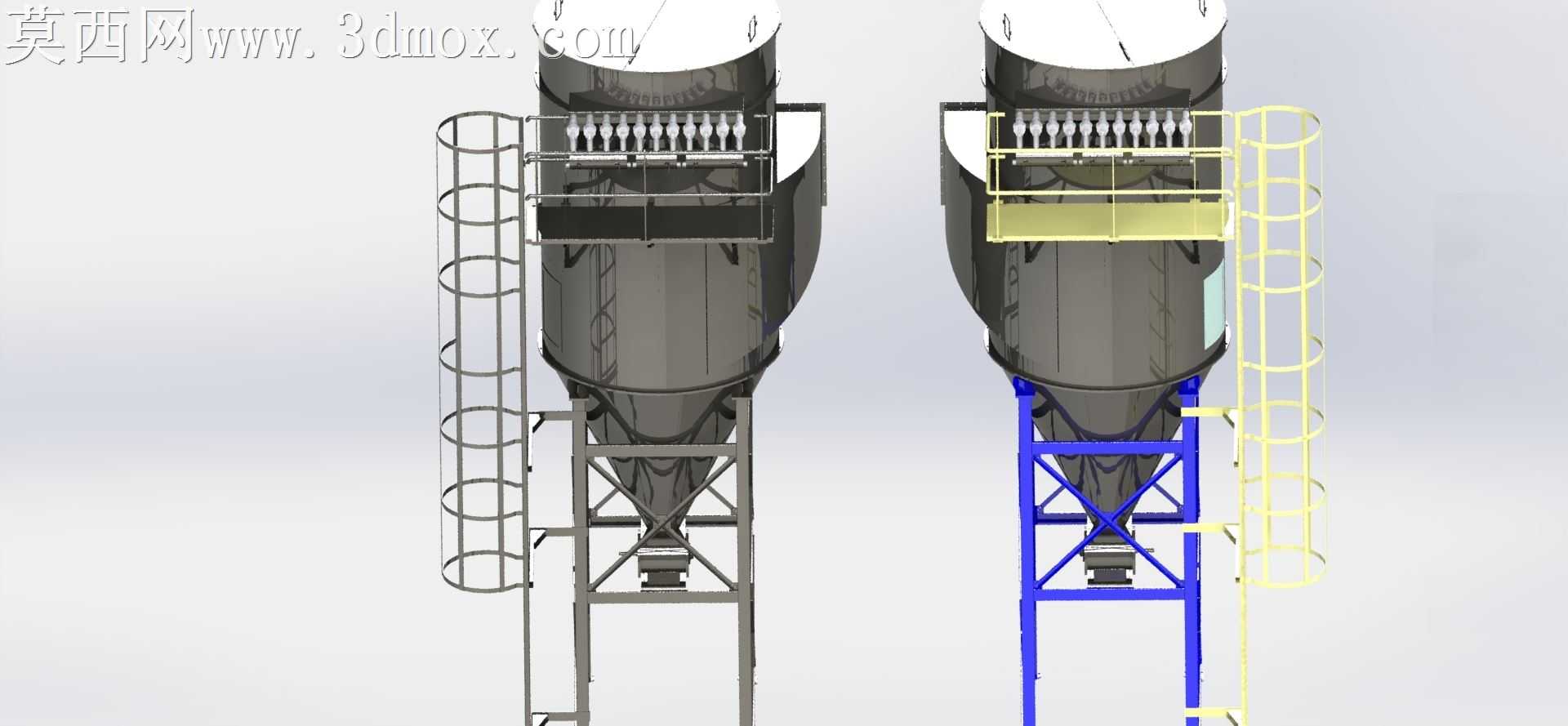

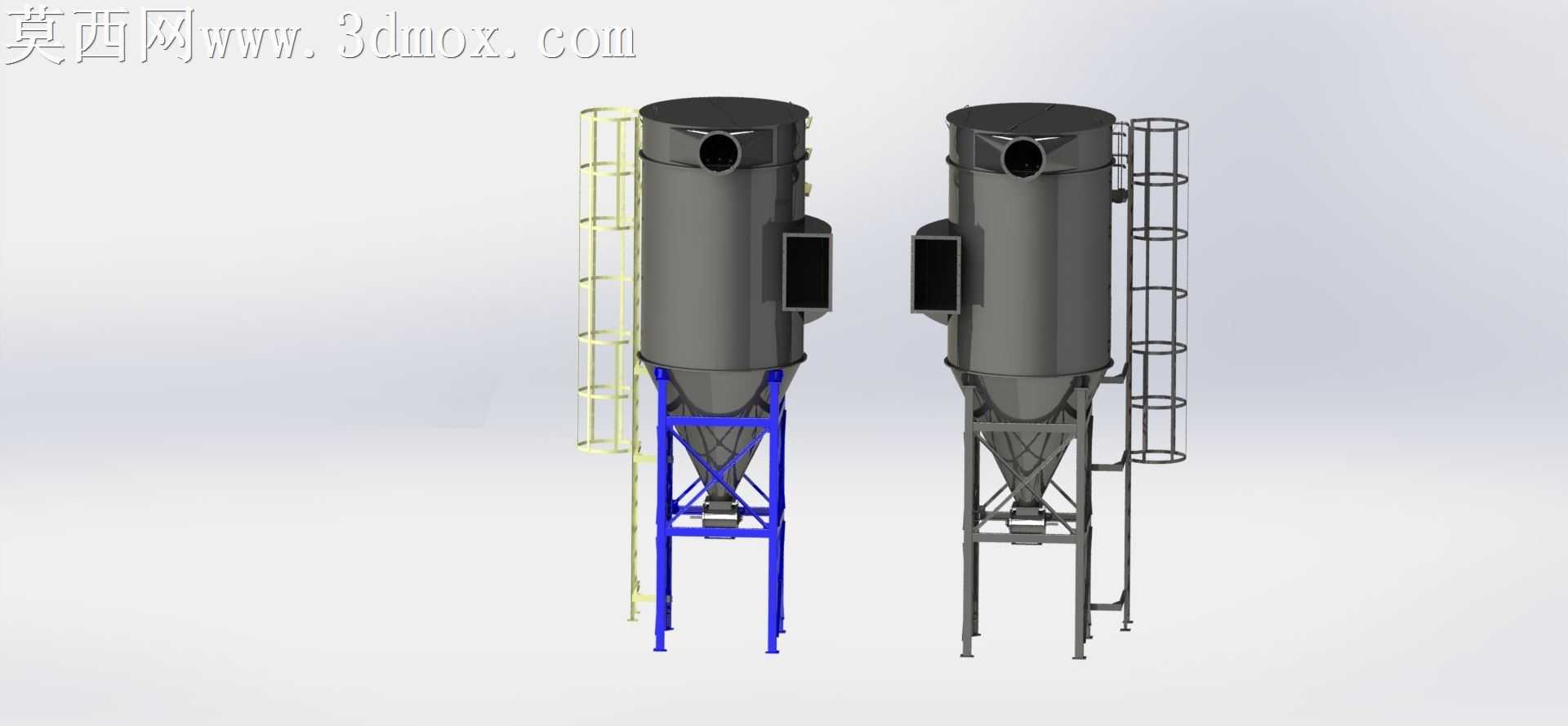

本作品为工业用立式滤尘除尘设备三维建模成果，建模过程严格遵循工业除尘设备的实际设计规范，完整还原了双筒并列式滤尘装置的全部结构细节。建模阶段首先依据滤尘设备的工作原理确定整体布局，采用上筒体过滤、下锥斗集尘的经典结构形式，两个并列的滤尘筒体分别配置独立的支撑结构，左侧筒体采用深灰色钢结构桁架支撑，右侧筒体采用蓝色型钢焊接支撑框架，支撑结构的杆件连接、节点加固细节均按照实际钢结构受力要求进行建模还原，确保结构比例符合工程实际。模型完整构建了筒体顶部的脉冲喷吹清灰机构，将喷吹阀组、安装平台、防护栏杆等细节逐一呈现，右侧筒体旁设置了分段式黄色安全爬梯，爬梯配套设置了护笼、休息平台以及与筒体连接的固定支架，爬梯踏步、护笼杆件的间距均符合工业安全防护标准。材质渲染阶段针对不同部件的实际应用材质进行区分设置，筒体部分采用哑光深灰色金属材质模拟碳钢焊接壳体的质感，支撑框架分别赋予深灰钢结构漆与蓝色工业防护漆材质，爬梯采用亮黄色安全警示漆材质，顶部平台的格栅板采用镂空金属材质表现，锥斗部分采用与筒体一致的碳钢材质，通过材质粗糙度、反光度的参数调整，区分不同部件的表面处理工艺差异，让渲染效果更贴近真实工业设备的视觉表现。设计过程中充分考虑滤尘设备的实际使用需求，双筒并列的布局可提升单位占地面积的过滤风量，锥斗结构设计保障收集的粉尘能够顺利滑落至卸灰口，爬梯与平台的设置满足设备日常检修、更换滤筒的操作需求，顶部喷吹机构的布局预留了足够的操作空间，整体结构无干涉问题，各部件的连接关系清晰明确，可直接用于设备方案展示、结构校核以及教学演示场景，完整展现了工业滤尘设备从整体布局到细节部件的设计逻辑，建模过程中对管线、支架、平台等附属结构的精细化处理，也让模型具备更高的还原度与实用参考价值。
