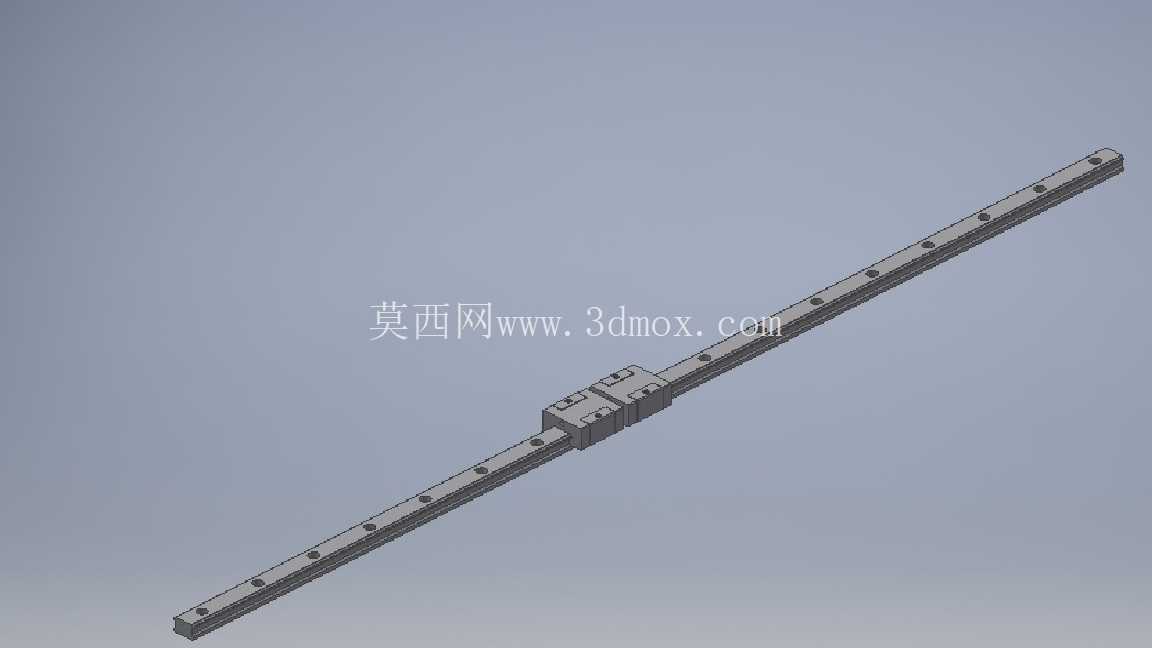

EGS20S型1000mm行程直线导轨结构

　　在自动化生产线、精密检测设备、数控机床进给轴这类对直线运动精度有刚性要求的场景里，直线导轨是承担导向与载荷传递的核心基础部件，本次涉及的EGS20S规格导轨，有效行程覆盖1000mm长度区间，适配多数中长行程的直线运动机构布局需求。从实际工况适配角度看，这款导轨的滑块采用双列滚珠循环结构，滚道与导轨本体采用45度接触角设计，能够同时承受径向载荷、反径向载荷以及双向横向载荷，在设备存在复合受力的工况下，依然能保持稳定的运动精度，不会因为偏载出现滑块卡滞、爬行的问题。很多工程师在选型长行程导轨时容易忽略安装基准的平面度要求，这款1000mm长度的导轨在设计时就预留了合理的安装基准面加工余量，导轨背面的安装基准边做了倒角处理，既方便安装时对齐设备台面上的定位台阶，也能避免安装过程中锐角刮伤安装面影响定位精度。导轨本体上的安装孔采用等间距排布，孔位公差严格匹配通用安装标准，不需要现场二次扩孔或者修配，只要安装台面的平面度控制在标准范围内，锁紧安装螺丝后就能保证导轨的直线度误差控制在允许区间内。滑块部分的密封结构采用双层刮屑设计，端部的密封唇能够阻挡加工产生的切屑、粉尘进入滑块内部的滚道区域，在机加工设备、木工机械这类多粉尘的工况下，能有效延长导轨的维护周期，避免异物进入滚珠循环通道造成的滚道点蚀、滚珠磨损问题。从设计建模的细节来看，这款导轨的三维模型完整还原了导轨本体、滑块、滚珠保持架、端盖、密封件的全部结构特征，安装孔的沉头深度、螺纹规格、滑块的安装孔位尺寸都和实物参数完全一致，工程师在做设备整体布局时，可以直接调用模型进行干涉检查，不需要反复核对二维样本参数，能大幅缩短结构设计阶段的选型校验时间。

　　很多做非标设备设计的工程师都遇到过，长行程导轨安装后因为热胀冷缩出现的变形问题，这款1000mm规格的导轨在设计时就考虑了常温工况下的热伸长量预留，导轨两端的安装孔位做了微小的间隙补偿设计，在环境温度波动10-20摄氏度的车间环境下，不会因为热胀冷缩导致导轨弯曲变形，影响运动顺畅度。在实际应用场景中，这款导轨既可以单根使用承担单轴直线运动，也可以两根平行配对使用，作为龙门结构、十字滑台的导向基础，配对使用时只要保证两根导轨的平行度控制在标准公差范围内，滑块运行时的阻力波动会非常小，配合伺服电机和滚珠丝杠使用，能够实现高精度的点位运动和连续轨迹运动。

　　从安装边界尺寸来看，导轨的总宽度、滑块的总高度、滑块伸出导轨端面的极限尺寸都在模型中做了准确还原，工程师在做设备外围护板、行程限位开关、防撞块的布局设计时，可以直接参考模型的外形尺寸预留安装空间，避免出现装配时的空间干涉问题。另外滑块上的润滑油注油嘴位置也做了准确建模，在设计集中润滑管路时，可以提前规划管路走向，不会出现注油嘴被其他结构件遮挡，后期维护无法加注润滑脂的问题。对于需要做运动仿真的工程师来说，模型中滑块与导轨的配合面、运动副的连接位置都做了合理的简化处理，既保留了所有关键安装尺寸，也不会因为模型细节过多导致仿真运算卡顿，能够直接导入多体动力学仿真软件，进行运动行程校核、载荷受力分析。

　　在3C电子组装设备、光伏组件传输线、小型数控雕刻机这类设备中，这款1000mm行程的导轨刚好覆盖多数单轴运动的行程需求，不需要拼接导轨就能满足使用要求，避免了导轨拼接带来的接缝处精度损失、安装调试难度提升的问题。很多新手工程师在选型导轨时，往往只关注额定动载荷、静载荷参数，忽略了导轨的安装尺寸与设备整体空间的匹配度，这款模型完整呈现了导轨所有外轮廓的尺寸边界，能够帮助工程师在设计初期就确认空间兼容性，减少后期设计变更的概率。导轨的滚道部分在建模时采用了和实物一致的曲率参数，在做有限元受力分析时，可以直接赋予材料参数进行接触应力分析，不需要重新构建滚道曲面，能节省大量的建模时间。滑块两端的缓冲密封件尺寸也做了1:1还原，在设计端部防撞结构时，可以准确计算滑块运动到极限位置时的安全距离，避免硬碰撞损坏滑块密封结构。
