8mm内方孔传动拨块机械结构

这款8mm规格内方孔传动拨块，是工装夹具、手动扭矩工具、小型传动机构里常用的传力零件，日常在工位器具的快换锁紧模块、小型工装的扭矩传递工位、手动拆装工具的驱动端都能见到它的身影，核心作用是通过方孔与对应方轴的配合，传递旋转扭矩，避免传动过程中出现打滑、空转的问题，相比键连接的结构，这种一体式拨块的方孔配合没有额外的连接间隙，正反换向传动时的空程量极小，适合需要频繁正反转切换的手动操作场景。

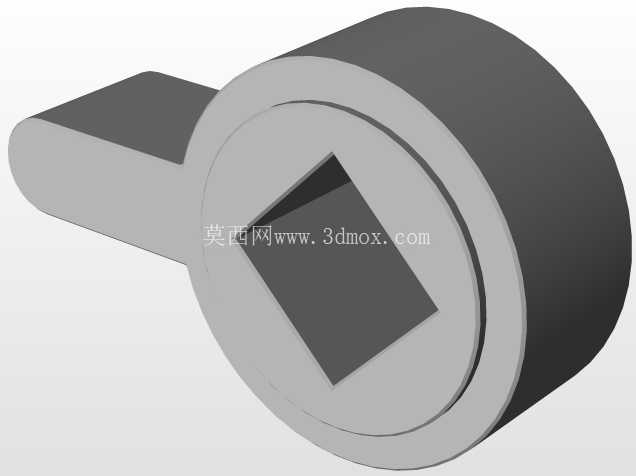

从结构设计逻辑来看，拨块主体采用圆柱基体加侧向拨柄的布局，圆柱基体的内孔加工为标准8mm内方孔，方孔的棱边做了微小的倒角处理，既可以在装配时引导方轴顺利插入，也能避免棱边应力集中导致的受力崩裂问题，方孔的尺寸公差按照中等间隙配合设计，既保证装配时的顺畅度，又不会因为间隙过大导致传动时出现晃动，长期使用后也不会因为磨损出现配合松旷。侧向延伸的拨柄采用扁平矩形截面，截面厚度与圆柱基体的壁厚保持合理比例，拨柄与圆柱基体的衔接位置做了大圆角过渡，避免应力集中在衔接直角处，在承受拨动力的时候，应力可以顺着圆角均匀分散到圆柱基体上，不会出现衔接处断裂的问题。

实际安装使用时，圆柱基体的外圆可以作为定位基准，嵌入对应安装座的圆孔内，限制拨块的径向窜动，内方孔穿过8mm方轴之后，拨柄可以卡在被驱动零件的卡槽内，当方轴转动时，拨块随着方轴同步旋转，通过拨柄推动被驱动件完成转动动作，这种结构不需要额外的紧固件来固定拨块与轴的连接，依靠方孔的形面配合就可以完成扭矩传递，拆装维护的时候只需要将拨块沿着轴向抽出即可，不需要拆卸周边的其他零件，维护效率比传统的键连接、销连接结构高很多。

从尺寸边界来看，圆柱基体的外径设计为内方孔外接圆直径的1.8倍左右，保证基体有足够的壁厚承受扭矩载荷，不会因为壁厚过薄导致受力开裂，拨柄的伸出长度控制在圆柱基体半径的1.2倍范围内，避免拨柄过长导致受力时弯矩过大出现弯曲变形，拨柄的宽度与被驱动卡槽的宽度采用小间隙配合，传动时的接触面积足够，不会出现局部压强过大导致的卡槽压溃问题。整个零件的外形没有复杂的曲面结构，采用常规的铣削加工就可以完成生产，不需要特殊的工装夹具，加工成本低，适合批量生产替换，在手动扭力扳手的驱动头、工装快换板的锁紧拨杆、小型检测设备的调节旋钮传动结构里，这种结构的零件都有非常广泛的应用，设计时只需要根据实际传递的扭矩大小调整基体壁厚和拨柄截面尺寸，就可以适配不同载荷的使用场景，不需要改动整体的结构布局，通用性极强。在实际工况中，这种拨块通常承受的是间歇性的手动扭矩，不需要考虑高速旋转下的动平衡问题，因此结构设计上优先保证传力可靠和拆装便捷，没有多余的减重或者装饰结构，所有的外形结构都是为了实现传力和定位的功能，棱边的倒角除了装配引导的作用，也可以避免操作时划伤操作人员的手部，符合手动操作工具的安全设计要求。
