适配3D打印的标准焊锡助焊剂放置支架

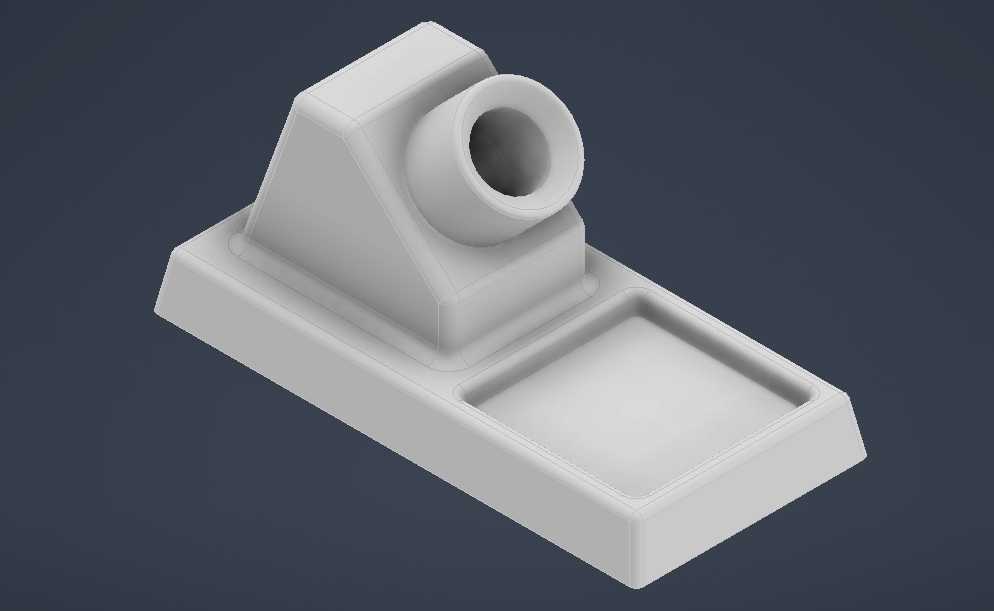

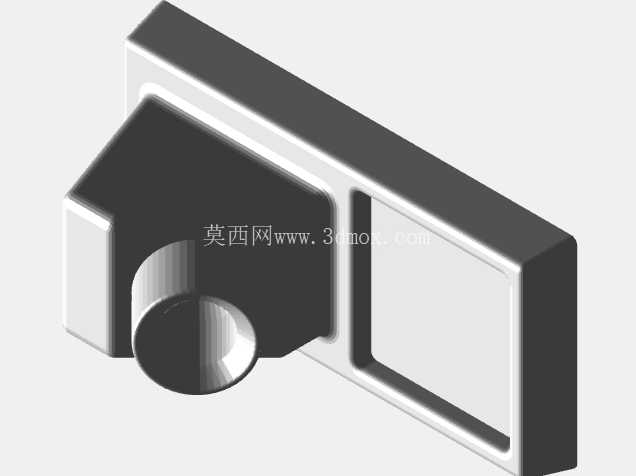

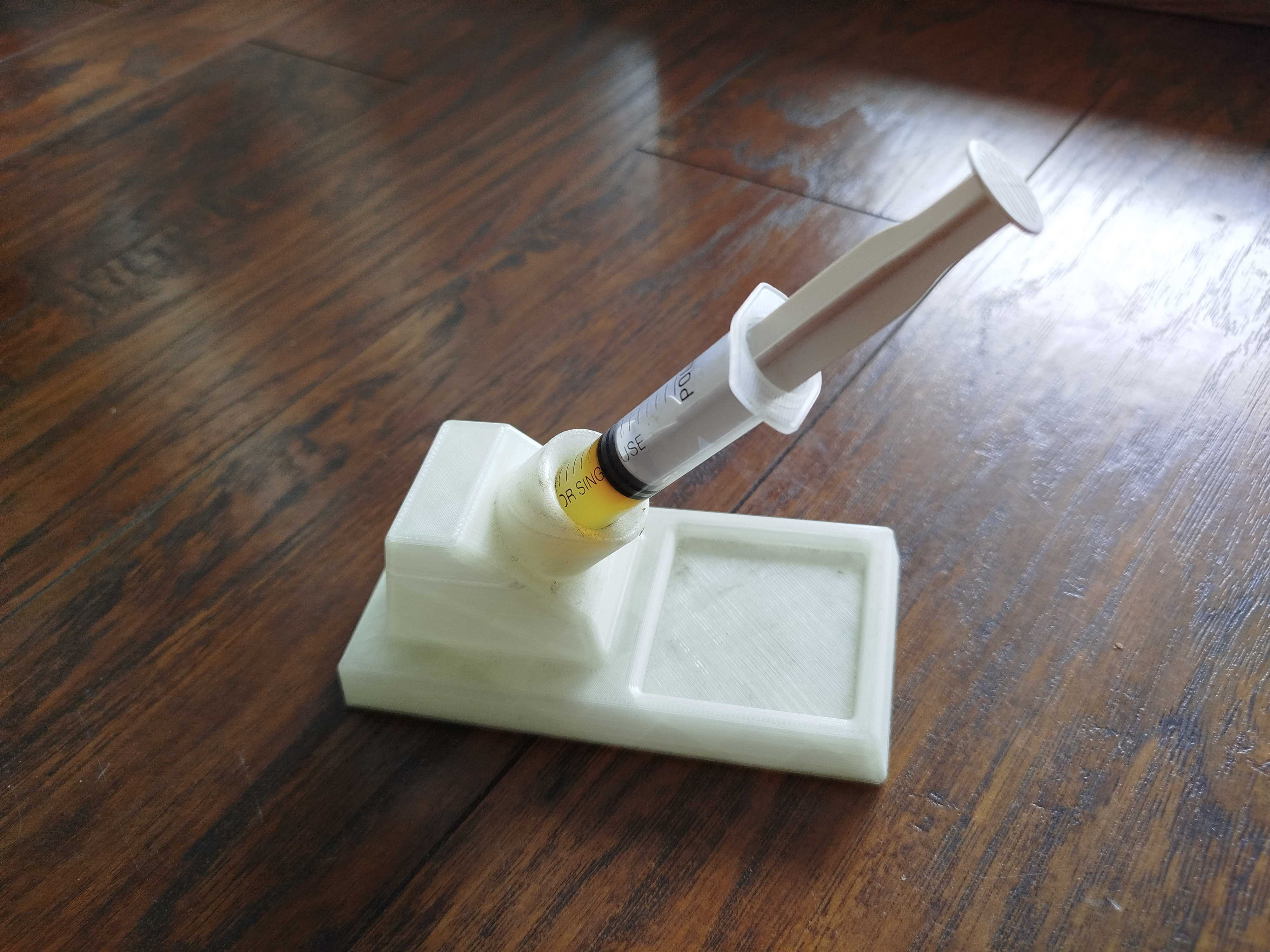

　　在电子组装、线路板返修、手工焊接实训这类高频接触焊锡作业的场景里，助焊剂容器的摆放一直是容易被忽略但直接影响操作效率的细节。常规的针筒式助焊剂注入器如果随意平放在工作台面，很容易因为误碰滚落，残留的助焊剂顺着针口渗漏会污染台面、沾附焊锡丝或其他工具，拿取时还要反复调整握持角度，在连续焊接多引脚元器件的过程中，这类零散的动作损耗会累积成明显的效率折损，甚至可能因为拿取助焊剂的间隙导致焊头温度波动影响焊接质量。这款支架的设计完全围绕桌面焊接工位的实际操作逻辑展开，没有多余的装饰性结构，所有造型都服务于功能实现。主体的承托结构做了适配标准针筒式助焊剂注入器的倾斜圆孔座，圆孔的内径匹配市面通用的10cc规格助焊剂针筒外径，倾斜角度经过反复调试，既可以让针筒内残留的助焊剂自然向针口方向汇聚，减少每次取用前的推挤排气操作，又能避免角度过陡导致助焊剂不受控渗漏。圆孔座下方的支撑筋做了渐变加厚处理，从底座连接处到圆孔承托位的壁厚逐步过渡，既保证了针筒插拔时的结构强度，不会因为长期插拔出现支撑臂开裂，也尽可能减少了打印时的材料消耗。

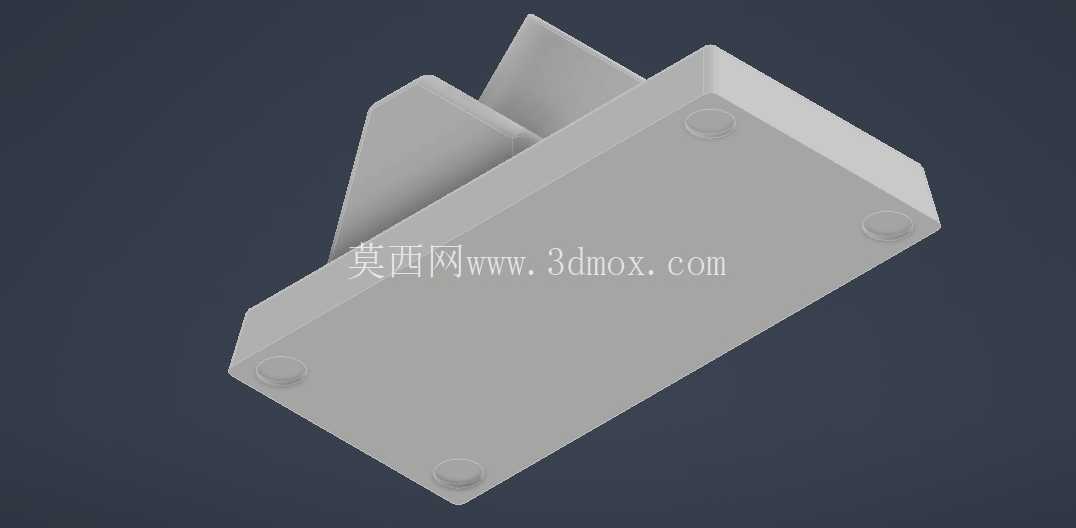

　　底座部分做了一体化的浅槽收纳区，和针筒承托结构连为一体，浅槽的深度控制在10mm左右，刚好可以放置焊接时常用的高温海绵小块、备用针嘴或者少量焊锡丝段，不用在焊接时反复在工具盒里翻找小配件，把工位上高频取用的小件集中在手臂可及的最小范围内。底座的底部边缘做了0.5mm的微倒角处理，打印完成后不需要额外打磨就不会有划手的毛边，底座整体做了2mm的均匀壁厚，放置在工作台面时自重足够稳定，插拔针筒的时候不会出现支架翘起移位的情况。

　　设计阶段就完全按照FDM3D打印的工艺要求做了适配，所有的转角都做了R2以上的圆角过渡，没有小于45度的悬空结构，不需要添加支撑就可以直接打印成型，打印完成后只需要去除底部的打印 raft 就可以直接投入使用，不需要后续的攻丝、粘接等二次加工。安装边界上，整个支架的底座投影尺寸控制在100mm*60mm以内，占用的台面空间甚至小于常规的焊台烙铁架，不会挤占本就紧张的桌面焊接操作区，不管是放在工业生产流水线的焊接工位，还是个人电子爱好者的家用工作台，都不需要对现有工位布局做调整。

　　针筒承托孔的轴线和底座平面呈60度夹角，这个角度下操作人员坐在工位上正常握持焊笔的姿态下，另一只手可以直接拿到针筒的尾部，不需要抬臂或者侧身，完全符合手工焊接作业的人体工学要求。和市面上常见的3D打印助焊剂支架不同，这款设计没有做多余的卡扣或者快拆结构，所有结构都是一体化成型，长期使用不会出现活动部件松脱的问题，浅槽的边缘做了1mm的外翻边，即使有少量助焊剂不慎滴落在槽内，也不会顺着支架流到工作台面上，清洁的时候只需要拿起支架擦拭就可以。针对焊接工位可能存在的高温飞溅问题，结构设计时所有壁厚都做了均匀化处理，如果使用PLA以外的耐高温耗材打印，也可以承受焊接时偶尔溅落的焊锡渣温度，不会出现局部熔穿的问题。整个支架没有任何需要装配的零件，打印完成就是完整的可用状态，不管是小批量制作给车间工位使用，还是个人打印自用，都不需要额外的组装工序。
