漫反射光电检测传感器结构设计

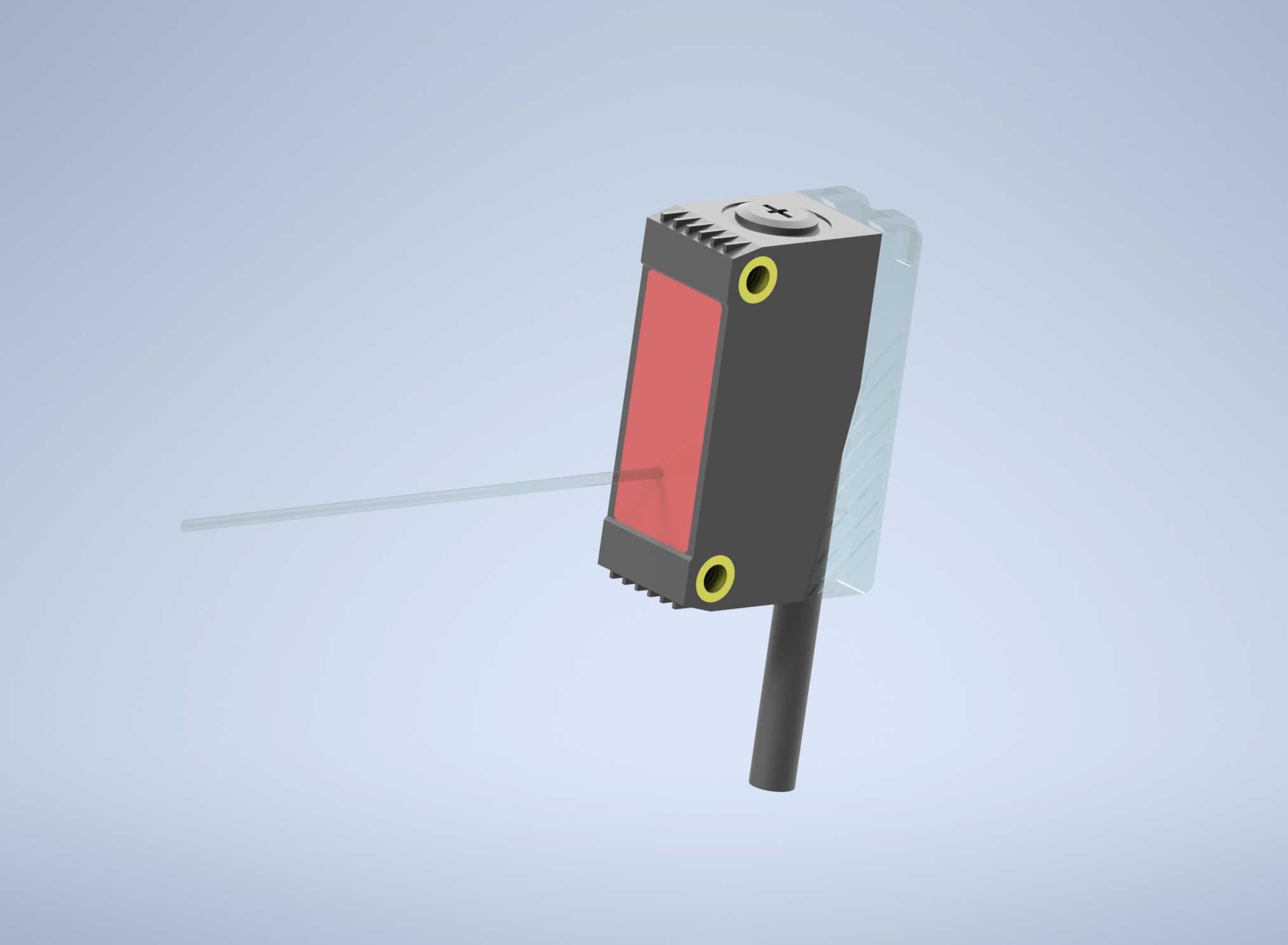

　　在离散制造产线的物料到位检测、包装线的包装物计数、输送线的工件定位场景里，漫反射光电传感器是应用频次极高的检测元件，不需要额外配置反射板或者对射端，单端安装即可完成检测作业，相比对射型光电能节省一半的安装布线工作量，在紧凑工位的改造项目里适配性极强。这款ESB-B30P型漫反射光电传感器，核心搭载BGS背景抑制功能，检测距离覆盖2mm到300mm区间，能有效规避检测范围内背景物体的干扰，比如在检测输送带上浅色塑料工件时，不会因为后方深色的设备机架或者输送带本身的颜色差异产生误触发信号，这一特性在多工位密集排布的自动化装配线上尤为实用，相邻工位的工装夹具不会对本工位的检测信号产生串扰。

　　从结构设计层面看，这款传感器采用方型壳体设计，壳体主体为增强工程塑料材质，表面做了哑光磨砂处理，避免车间照明光线在壳体表面产生反光干扰自身检测光路。正面的检测窗口做了内凹设计，外围的壳体边缘高出检测镜片0.8mm，能在安装或者日常维护过程中避免硬物直接刮蹭光学镜片，减少镜片刮花导致的检测精度下降问题。壳体上下两端设置了两个同轴的安装固定孔，孔内嵌入了金属衬套，在使用M3螺丝紧固安装时，不会因为锁紧力过大导致塑料壳体开裂，安装孔的中心距按照行业通用的15mm标准设计，能直接兼容市面上多数光电传感器的安装支架，不需要重新打孔调整安装位，降低设备改造的换型成本。尾部出线位置做了应力释放锥度设计，线缆和壳体衔接处的橡胶护套硬度控制在邵氏60度，在设备运行过程中如果线缆受到拉扯或者反复弯折，应力会集中在护套区域，不会直接传递到壳体内部的电路板接线端，避免长期使用后出现线芯断裂的故障。电气参数上采用10-30VDC宽电压供电设计，适配工业现场常见的24V直流供电系统，同时兼容12V供电的小型自动化设备，输出形式支持PNP常开常闭可切换，用户可以根据自身PLC或者继电器的输入类型，通过传感器尾部的设置拨码调整输出逻辑，不需要额外外接转换模块。

　　防护等级达到IP67，壳体的拼接处做了超声波焊接密封，检测镜片和壳体之间填充了密封硅胶圈，尾部线缆和护套之间采用注塑一体成型工艺，能在有切削液飞溅、粉尘较多的机加工工位或者有冲洗需求的食品包装工位稳定工作，不会因为水汽或者粉尘侵入内部导致电路短路。从三维建模的细节来看，模型还原了传感器的所有安装边界尺寸，包括壳体的长宽高尺寸、安装孔的孔径与孔位公差、出线端的线缆最小弯曲半径，在做设备整体装配设计时，可以直接调用该模型进行干涉检查，提前规避安装时传感器和周边工装、走线槽的位置冲突。

　　检测光轴的位置在模型里做了明确的基准标识，在做工位布局时可以直接以该基准为参考调整传感器的安装角度，确保检测光斑准确落在待检测工件的有效检测面上，减少现场调试的时间成本。在实际选型应用中，这款传感器适合检测不透明的固体工件，比如金属机加工件、塑料包装件、纸质包装盒等，对于透明或者半透明的工件，需要根据实际的透光率调整检测灵敏度，模型里预留了灵敏度调节旋钮的结构位置，还原了实物上的旋钮调节行程，在做人机工程设计时，可以预留出调节旋钮的操作空间，方便现场维护人员不用拆卸传感器就能完成灵敏度调整。传感器的侧面做了状态指示灯的结构开孔，模型里还原了指示灯的位置和透光区域，在设备运行时，维护人员可以从侧面直观看到传感器的输出状态，不用正对检测窗口就能判断传感器是否正常工作，降低日常巡检的难度。
