GY-521六轴姿态陀螺仪传感模块结构设计

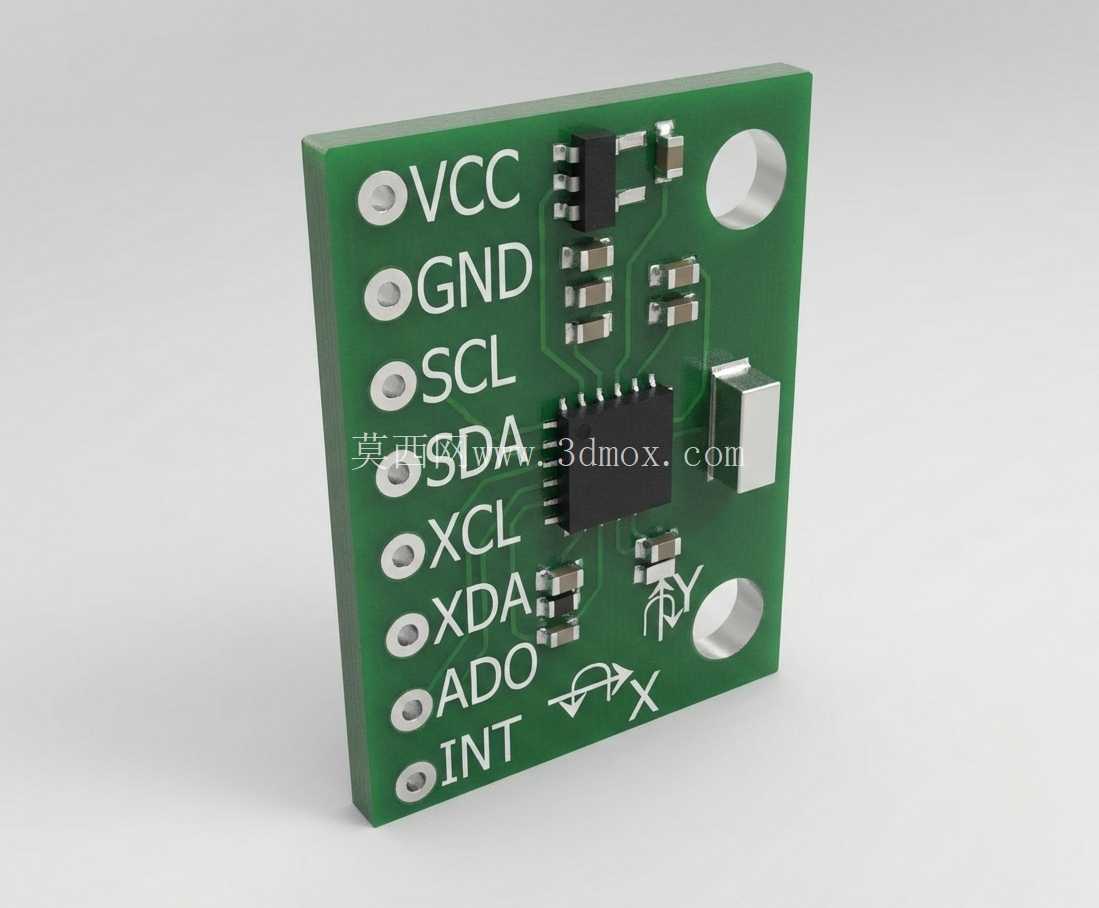

　　在嵌入式姿态检测、小型智能装备的开发场景中，这类集成式传感模块是感知层的核心部件，常被用于四轴飞行器姿态解算、智能小车运动状态采集、可穿戴设备动作捕捉、工业设备振动监测等场景，替代传统分立的陀螺仪与加速度计方案，大幅缩减外围电路的布线空间与调试工作量。从结构设计层面看，这款模块采用标准双层FR-4玻纤电路板作为载体，板体边缘做了圆角处理，避免装配时刮伤导线或操作人员，板上预留两个对称的圆形安装孔，孔位间距适配通用面包板、小型传感器安装支架的固定尺寸，安装时可选用M2规格的螺丝直接固定，也可通过排针直插焊接在主控电路板上，两种安装方式都能保证模块与安装面的贴合度，避免设备运行过程中的振动导致传感数据出现漂移。

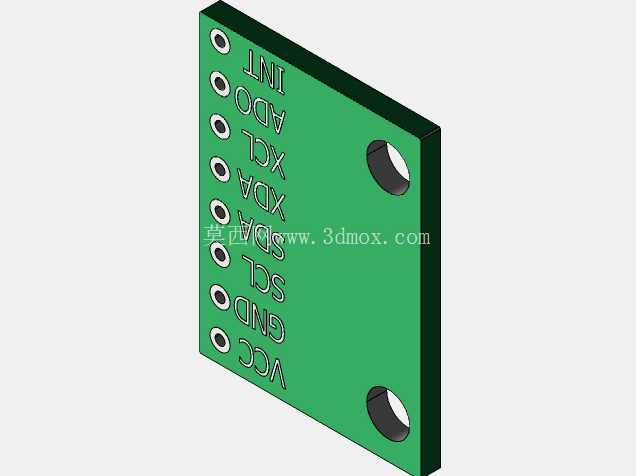

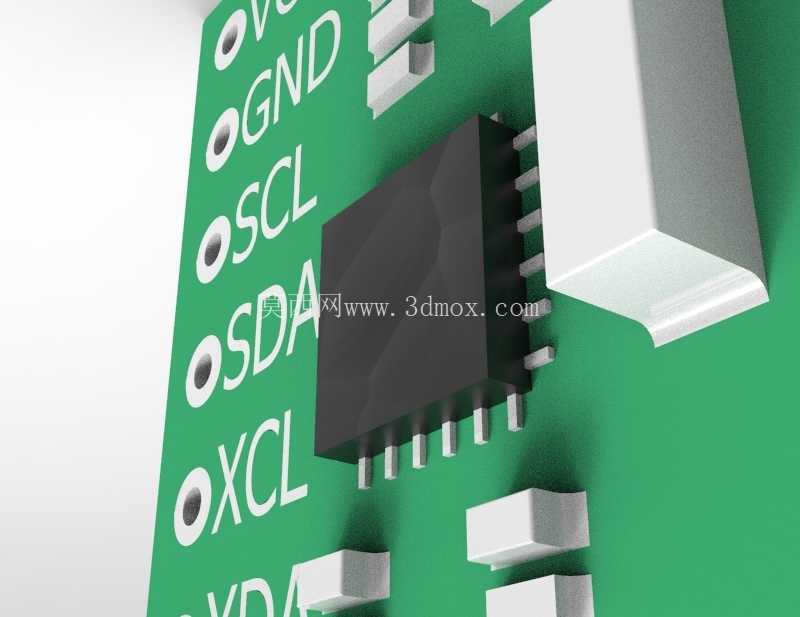

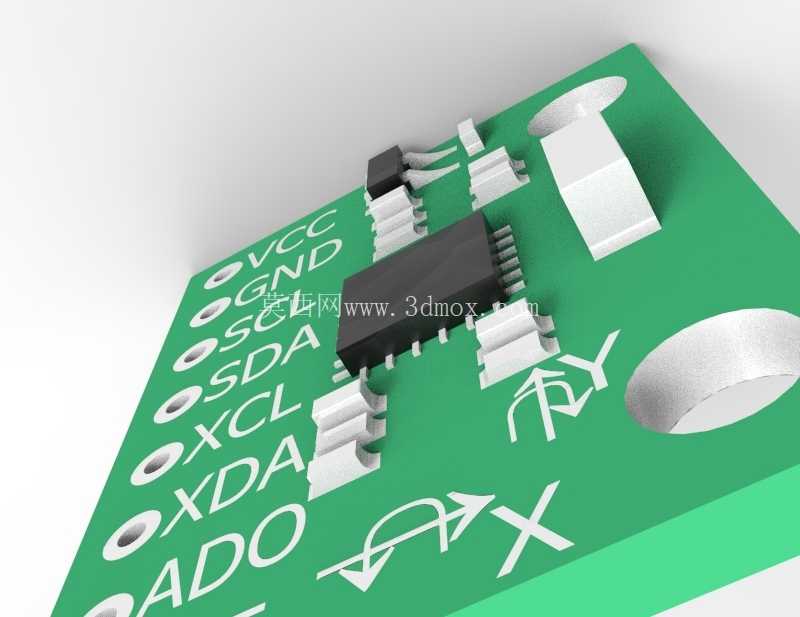

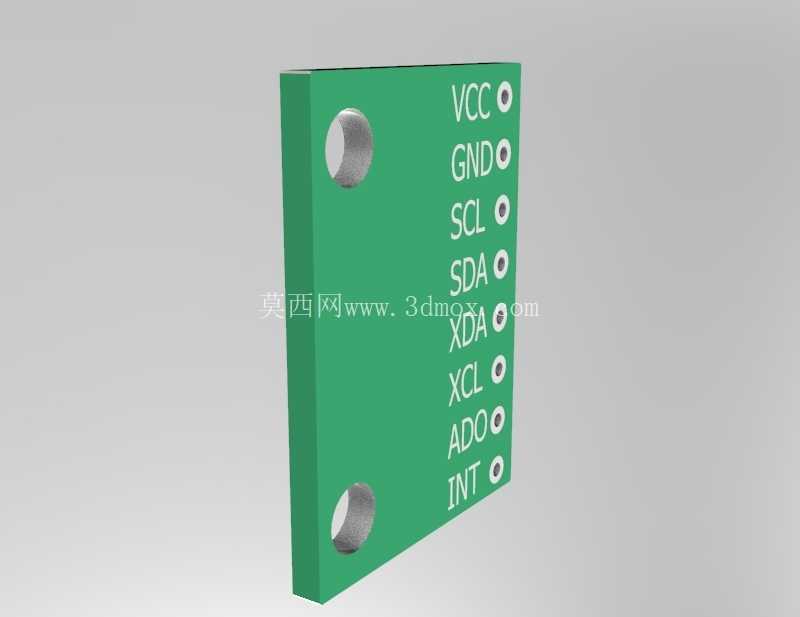

　　板载接口采用标准2.54mm间距排针布局，从VCC、GND电源引脚到SCL、SDA通讯引脚，再到XCL、XDA扩展引脚、ADO地址选择引脚、INT中断引脚，所有引脚丝印清晰标注在板体正面，焊接或接线时无需额外查阅引脚定义手册，能有效降低装配接线的错误率，其中电源引脚支持3.3V-5V宽电压输入，适配市面上绝大多数主流主控板的供电电平，无需额外搭建电平转换电路。核心传感芯片布置在板体几何中心位置，周边的去耦电容、上拉电阻都按照信号完整性要求做了就近布局，电源引脚旁的滤波电容直接贴近芯片电源脚布置，能有效滤除电源纹波对传感精度的干扰，I2C通讯线路的走线做了等长处理，避免高速通讯时出现信号反射、数据丢包的问题。板体上的坐标轴丝印直接标注在芯片旁，X轴方向标识清晰，安装时可直接对照丝印确定模块的安装朝向，省去了后期姿态解算时的坐标轴校准步骤，对于需要多模块组合安装的场景，这种明确的丝印标识能大幅缩短装配调试的周期。从实际使用的角度看，这款模块的整体厚度控制在5mm以内，板体长宽尺寸适配小型智能设备的内部安装空间，不会占用过多的结构仓容积，板上所有元器件都采用贴片封装，焊接可靠性高，能适应常规工业场景下的振动、温度变化环境，不会因为长期运行出现元器件脱焊的问题。

　　在功能层面，模块集成了三轴陀螺仪与三轴加速度计，可通过I2C接口输出六轴姿态原始数据，ADO引脚可通过高低电平切换模块的I2C地址，支持同一总线上挂载多个同型号模块，INT中断引脚可配置为数据就绪中断、运动检测中断等触发模式，方便主控系统在低功耗模式下通过中断唤醒，降低整体系统的运行功耗。设计过程中充分考虑了新手开发者与批量生产的双重需求，排针引脚的布局兼容市面上通用的传感器转接板，既可以手工焊接排针用于原型开发，也可以直接采用贴片焊接的方式用于批量产品生产，板体的安装孔位与市面上同类型的MPU6050模块完全兼容，可直接替换原有模块无需修改安装结构。

　　在电路保护层面，电源输入端预留了防反接保护的焊盘位置，可根据使用需求焊接防反接二极管，避免接线时电源正负极反接烧毁芯片，所有信号引脚都预留了ESD保护器件的焊接位置，在静电较多的工业场景使用时可补焊保护器件，提升模块的抗干扰能力。从结构可靠性角度看，板上的晶振、电容等较高的元器件都布置在板体中间区域，靠近安装孔的位置只布置低矮的贴片电阻电容，避免安装螺丝时螺丝柱挤压较高元器件导致虚焊或器件损坏，板体边缘的走线都做了加宽处理，避免装配时板体边缘受力导致走线断裂。
