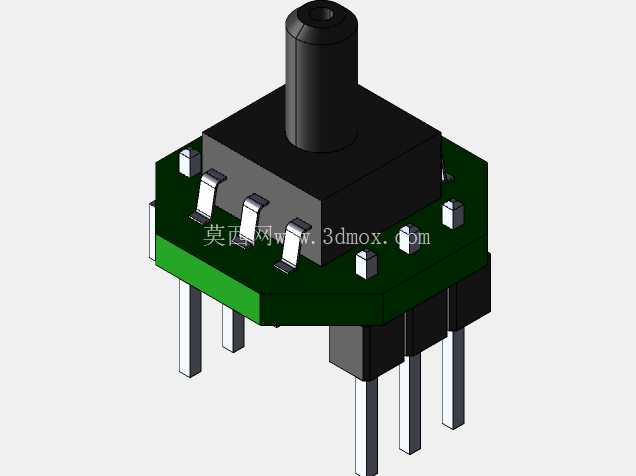

XGZP6847A气体压力传感元件结构设计

这款气体压力传感元件的结构设计，完全围绕小体积气路检测场景的实际安装需求展开，在做三维建模还原时，最先确认的是顶部进气嘴的同轴度要求——作为气路对接的核心接口，进气嘴的圆柱面公差直接决定密封可靠性，建模时特意保留了进气嘴根部与传感核心腔体的过渡圆角，避免实际生产中应力集中导致的开裂问题。从实际应用场景来看，这类元件常嵌入小型医疗呼吸设备、家用制氧机、便携气体检测仪表的气路支路中，不需要额外设计复杂的安装固定结构，依靠直插引脚的焊接强度就能完成PCB板上的固定，因此建模时对引脚的间距、伸出长度做了严格的实物测绘，确保引脚间距符合常规直插元件的焊盘布局规范，不会出现插装干涉。

设计思路上，整个元件采用分层堆叠的结构逻辑：最上层是硬质塑料材质的进气基座，中间层包裹压力敏感核心芯片，最下层是绿色PCB基材的引脚引出基座，八根直插引脚分两排排布，其中四根为信号输出引脚，另外四根兼顾结构固定与电气屏蔽作用，建模时特意区分了不同结构段的材质特征，黑色塑封部分的拔模斜度、PCB板边缘的铣切倒角都做了还原，甚至引脚表面的镀锡层质感、塑封表面的细微合模线位置都参照实物做了呈现，方便结构工程师在做整机布局时直接调用，不需要二次调整外观细节。

从安装边界来看，这款元件的总高度控制在极低范围内，进气嘴突出顶部塑封面的长度刚好适配常规4mm内径的硅胶气管，不需要额外加装转接头；PCB基座的八边形外形是特意设计的防呆结构，相邻引脚之间的间距足够大，能避免波峰焊时的连锡问题，建模时测量的实物重量为1.25克，整机设计时不需要额外考虑元件自重带来的载荷问题，哪怕是手持类便携设备，也不会因为元件重量影响整机配重。在气路适配性上，进气嘴的端面做了微小的倒角处理，气管插接时能顺利导入，配合气管卡箍就能实现1MPa以内压力范围的无泄漏密封，完全覆盖常规民用、工业低压气体检测的压力区间。

做结构还原时还特意考虑了元件的周边避让空间：引脚伸出PCB板的长度符合常规2mm板厚的焊接要求，焊接后引脚露出板面的长度控制在1mm以内，不会和板背面的其他元件产生干涉；塑封本体与PCB基座的结合处做了一圈溢胶槽的结构还原，实际生产中封装胶会填充在这个槽内，提升整体的结构强度与密封性能，避免外界水汽从结合缝隙渗入内部损坏敏感芯片。对于做设备气路设计的工程师来说，这个三维模型可以直接导入装配体中，用来核对进气嘴的对接位置、引脚与周边元件的安全距离，不需要反复打样确认安装尺寸，能大幅缩短小体积气检设备的开发周期。另外，模型还原时特意保留了敏感腔体内部的大致空间占位，虽然没有做芯片级的细节还原，但足够支撑结构设计阶段的空间校核，避免设计时出现气路与电路部分的空间冲突。
