PCB集成式偶极射频通讯天线结构设计

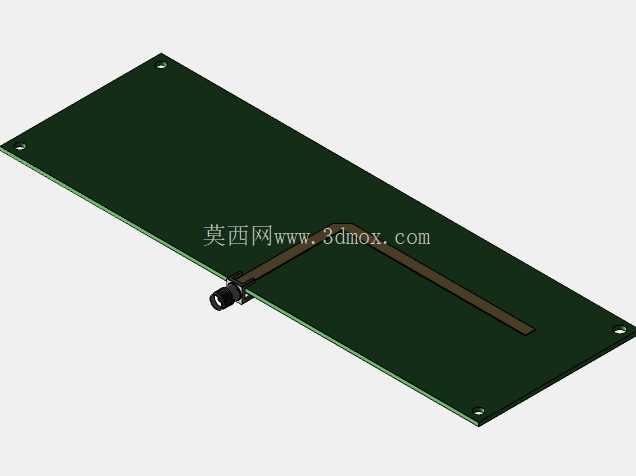

　　从结构细节来看，这款天线采用标准矩形PCB基板作为载体，基板四个边角预留了直径一致的金属化安装孔，孔位公差控制在±0.1mm范围内，能够适配M2规格的盘头螺丝或者尼龙卡扣安装，安装时不需要额外设计定制化固定支架，直接贴合在设备外壳内壁或者主控板预留的安装位即可，安装边界清晰，不会与周边的电容、电阻、芯片等元器件产生结构干涉。基板一侧边缘焊接了标准SMA射频同轴连接器，连接器的内导体直接与辐射振子的馈电点焊接连通，外导体与PCB表面的接地覆铜层可靠连接，这种馈电结构能够最大程度降低信号传输过程中的驻波比，减少馈线带来的信号损耗。在射频识别、短距离无线通讯、物联网终端设备的硬件开发环节，天线作为信号链路的最前端部件，其结构设计直接决定了整套通讯系统的信号覆盖范围、收发灵敏度与抗干扰能力，PCB集成式偶极天线是目前民用短距通讯场景中应用占比最高的天线形式之一。这类天线的核心设计逻辑是将辐射振子直接蚀刻在FR-4环氧玻纤基板表面，省去了传统金属振子天线的独立装配工序，能够直接与终端设备的主控电路板集成，大幅降低整机的物料成本与组装复杂度。

　　辐射振子采用弯折型对称偶极结构，没有采用传统直条状振子设计，而是根据基板的可用空间做了L型弯折处理，在有限的板面尺寸下拉长了振子的有效电流路径，能够在不增加天线整体外形尺寸的前提下，匹配目标工作频段的谐振长度，兼顾了结构紧凑性与辐射性能。在实际工程应用中，这类天线常被集成在RFID读写器、无线传感节点、智能家居控制模块、小型工业数传终端内部，工作时不需要额外外置伸出设备外壳，能够保持设备外观的整体性，同时满足10米范围内的稳定信号收发需求。

　　设计这类天线结构时，需要重点考虑安装面的材质影响，如果安装位置紧邻金属外壳或者金属结构件，需要在天线基板与金属面之间预留至少3mm的净空距离，避免金属屏蔽效应导致天线谐振频率偏移、辐射效率下降；如果设备内部空间紧凑无法预留足够净空，则需要在设计阶段提前仿真金属环境带来的参数偏移，对应调整振子的长度与宽度，补偿环境带来的性能损失。从结构可靠性角度来看，PCB基板本身的机械强度足够支撑日常使用场景下的振动、冲击要求，振子表面覆盖的阻焊层能够起到防氧化、防腐蚀的作用，SMA连接器的焊接位置做了加大焊盘设计，能够承受常规插拔操作带来的机械应力，不会出现焊盘脱落、连接器松动的问题。

　　不同于外置胶棒天线需要考虑防水、防摔的外壳结构，这款内置式偶极天线完全布置在设备外壳内部，不需要额外做密封防护设计，结构件数量仅包含PCB基板、蚀刻振子、射频连接器三个部分，BOM成本控制在极低水平，适合大批量消费类电子、工业物联网终端的规模化生产应用。在三维建模过程中，需要准确还原振子的走线宽度、弯折角度、馈电点位置，以及安装孔的相对坐标、连接器的凸台高度，这些尺寸参数直接影响后续天线性能仿真的准确性，如果建模时尺寸偏差超过0.2mm，就可能导致仿真得到的谐振频率与实际测试值出现较大偏差，增加后续实物调试的工作量。另外建模时还需要体现PCB基板的厚度、覆铜层的厚度，这些参数会影响天线的阻抗匹配特性，是结构设计阶段不能忽略的细节。对于结构工程师而言，选用这类集成天线时，只需要在整机结构设计时预留对应尺寸的安装空间，提前确认安装位置周边没有大面积金属遮挡，就可以快速完成天线部分的结构布局，不需要从零开始设计天线的辐射结构，能够大幅缩短整机产品的开发周期。
