鸡头式旋钮踏板操控结构三维设计

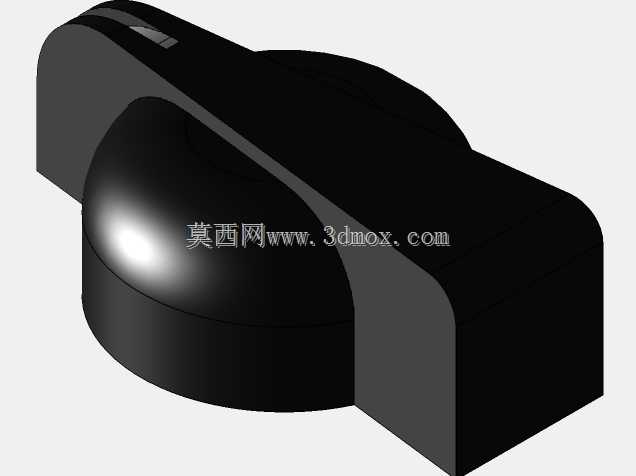

　　这款鸡头造型的旋钮踏板结构，最初是针对小型工业设备的脚踏调节场景做的适配设计，日常在台式加工设备的辅助操控、小型试验台的参数微调工位上都能见到这类结构的身影，区别于普通平面旋钮，它把旋钮调节和脚踏触发的功能做了整合，操作人员不用抬手就能完成参数锁定和档位切换，在双手需要持续握持工件或者操作主执行机构的工位上，能大幅减少操作动作的冗余，降低操作过程中手部离开作业区域带来的安全隐患。从结构设计逻辑来看，整个部件做了功能分区，下部的圆弧凸台是脚踏受力的核心区域，表面做了大曲率的弧面过渡，没有尖锐棱角，脚面接触的时候不会出现应力集中硌脚的问题，上部的块状延伸结构是旋钮的握持调节区，侧面做了内凹的弧面贴合指腹，手动旋转调节阻尼的时候，

　　手指不会打滑，调节的反馈手感更清晰。安装边界上，整个部件的底部是平整的安装基准面，预留了两个沉头安装孔位，安装时不需要额外做适配支架，直接通过螺栓就能固定在设备的操作台面或者脚踏工位的基板上，安装孔的中心距按照通用操作台的安装孔位规范做了匹配，替换同类型旧部件的时候不需要重新打孔，适配性更强。外形尺寸方面，整体高度控制在45mm以内，脚踏区域的直径为60mm，不会占用过多的操作台空间，即使在排布密集的操作工位上，也不会和相邻的操控部件产生干涉。设计过程中特意把受力路径做了优化，脚踏施加的下压力会直接通过底部的加强筋传递到安装基板上，不会把作用力传导到上部的旋钮调节结构里，避免长期脚踏受力导致旋钮的旋转阻尼结构出现偏移、卡滞的问题。

　　旋钮的旋转行程做了30度的限位，不会出现无限位旋转导致内部接线缠绕的问题，每个档位的切换都有清晰的卡位反馈，操作人员不用低头看就能感知到调节是否到位。上部的旋钮结构和下部的踏板基座之间做了0.2mm的装配间隙，旋转的时候不会出现摩擦异响，间隙处预留了润滑脂的存储槽，长期使用也不会因为磨损出现旷量。这类结构除了工业设备的操控工位，在小型医疗设备的脚踏控制、音频设备的脚踩调节场景下也能适配，因为整体造型没有多余的突出结构，日常清洁的时候没有卫生死角，在对洁净度有一定要求的作业场景下也能使用。建模过程中所有的圆角过渡都按照实际机加工的工艺要求做了设置，最小圆角不小于R1，不需要后续做工艺补正就能直接拿去开模或者做机加工样件，

　　所有的壁厚都控制在2.5mm，兼顾结构强度和材料成本，不会出现壁厚不均导致的注塑缩痕问题。踏板表面的弧度经过多次调整，脚面以任意角度踩下的时候都能保持均匀的受力接触，不会出现局部压强过大导致的操作疲劳，旋钮的握持区做了细微的防滑纹理处理，手上沾有少量切削液或者灰尘的时候也能稳定旋转调节，不会出现打滑空转的情况。整个结构没有复杂的异形曲面，加工难度低，不管是采用注塑量产还是单件CNC加工都能快速产出，不需要特殊的工装夹具就能完成装配，后期维护的时候只需要拆开上部的旋钮盖板就能更换内部的阻尼弹簧和卡位弹片，不需要把整个部件从设备上拆下来，维护效率更高。
