覆盆子Pi3B型单板计算机三维建模作品

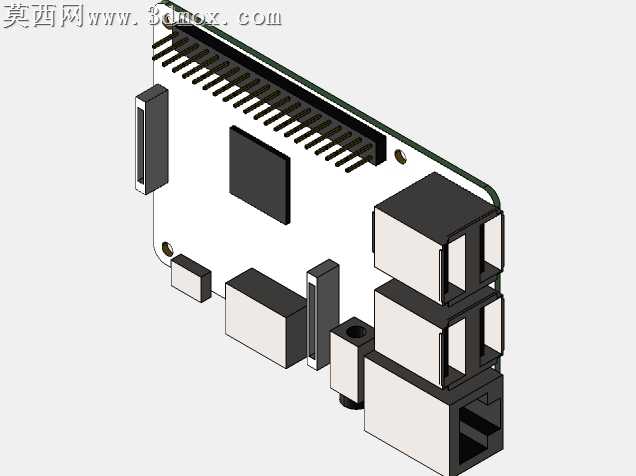

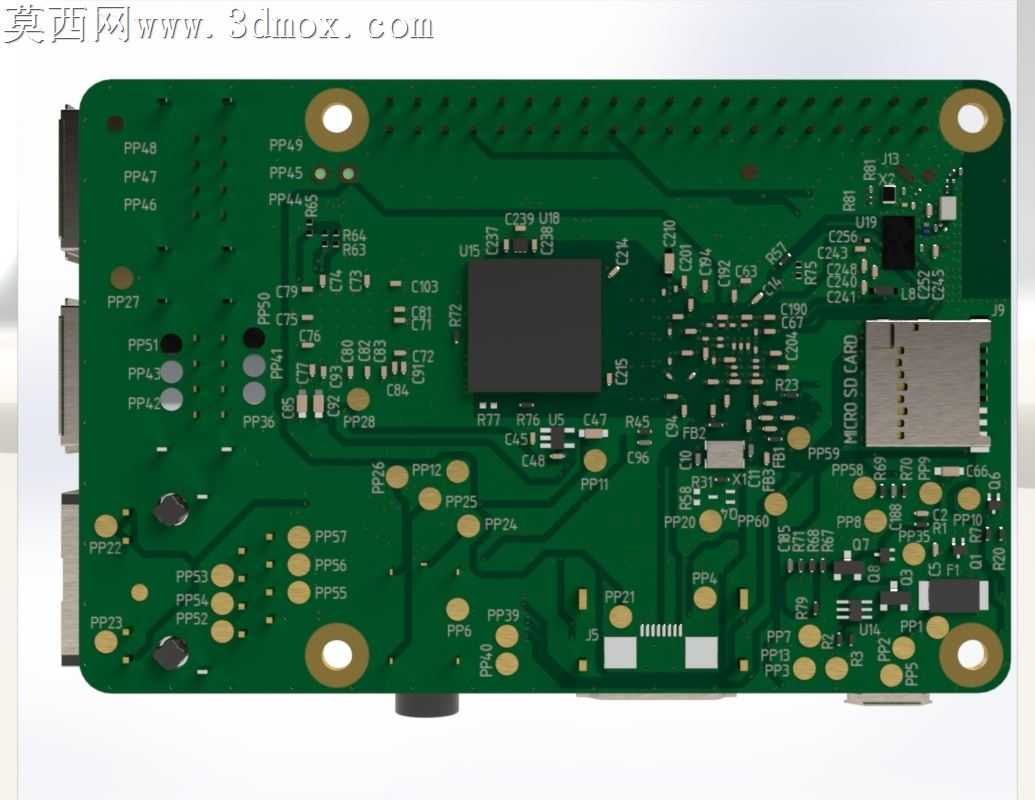

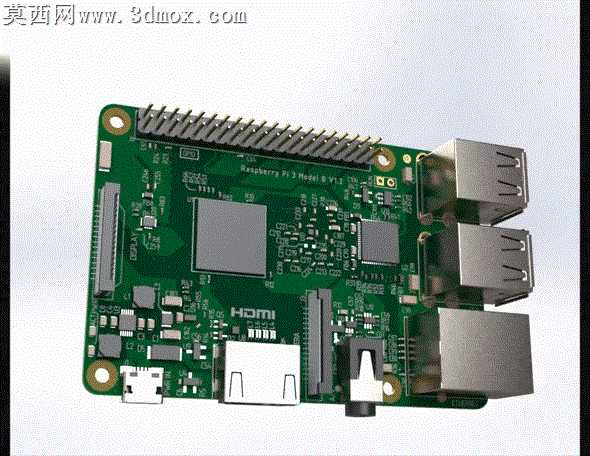

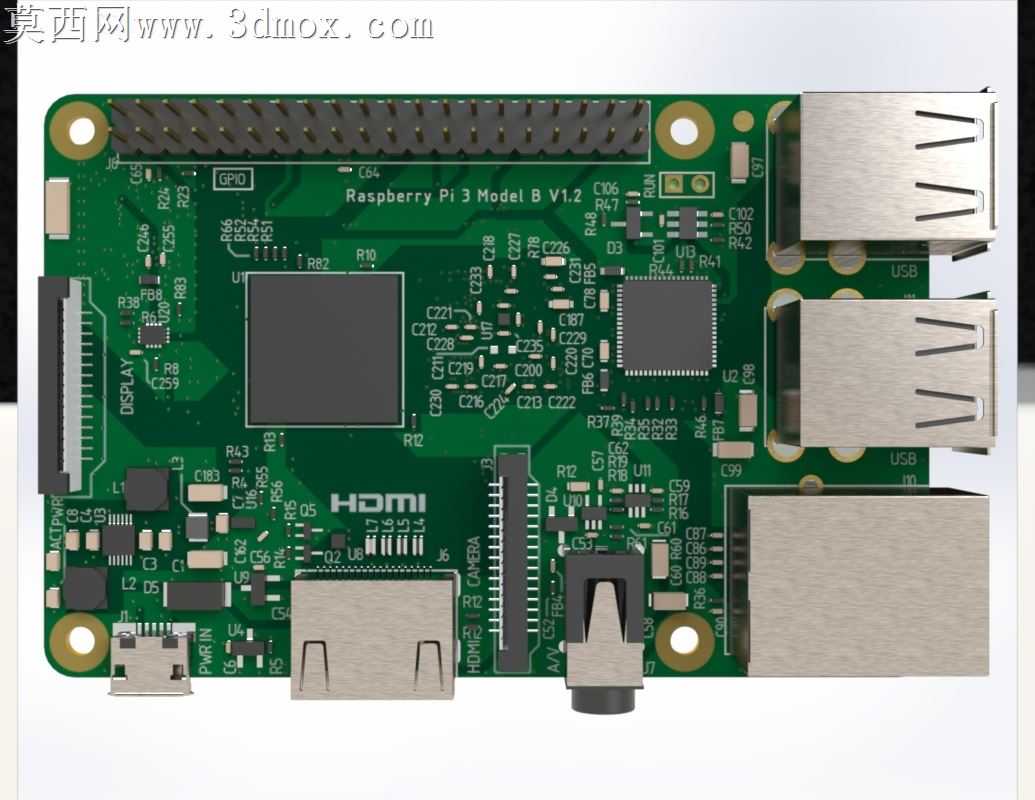

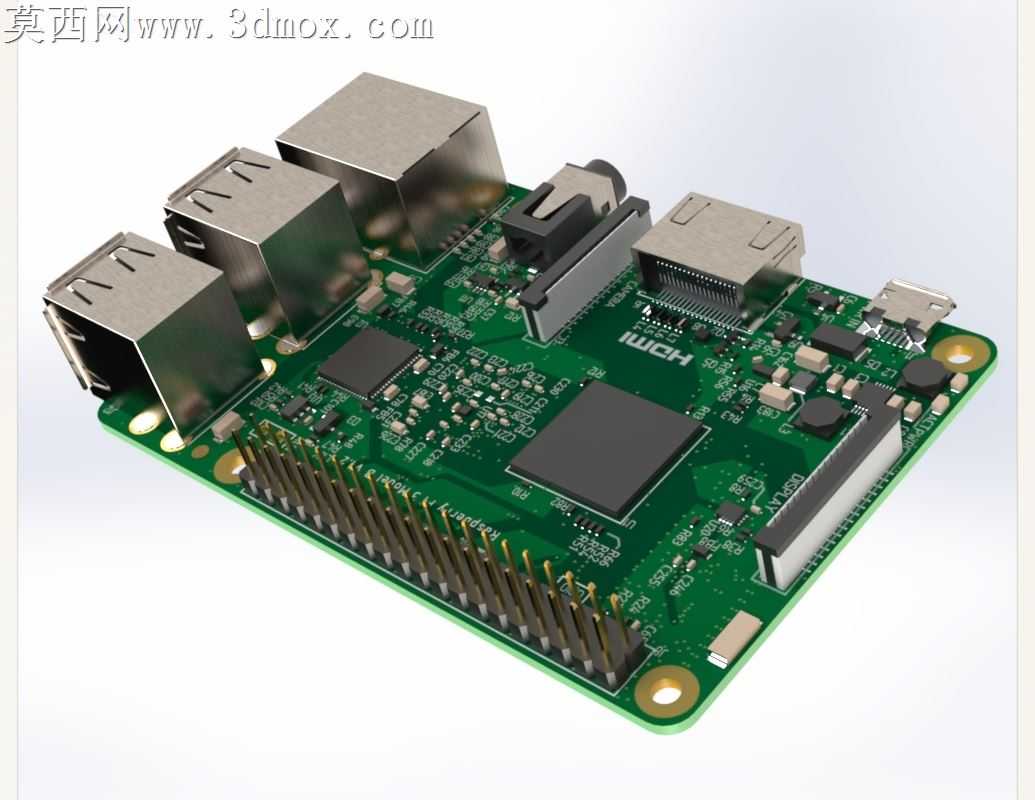

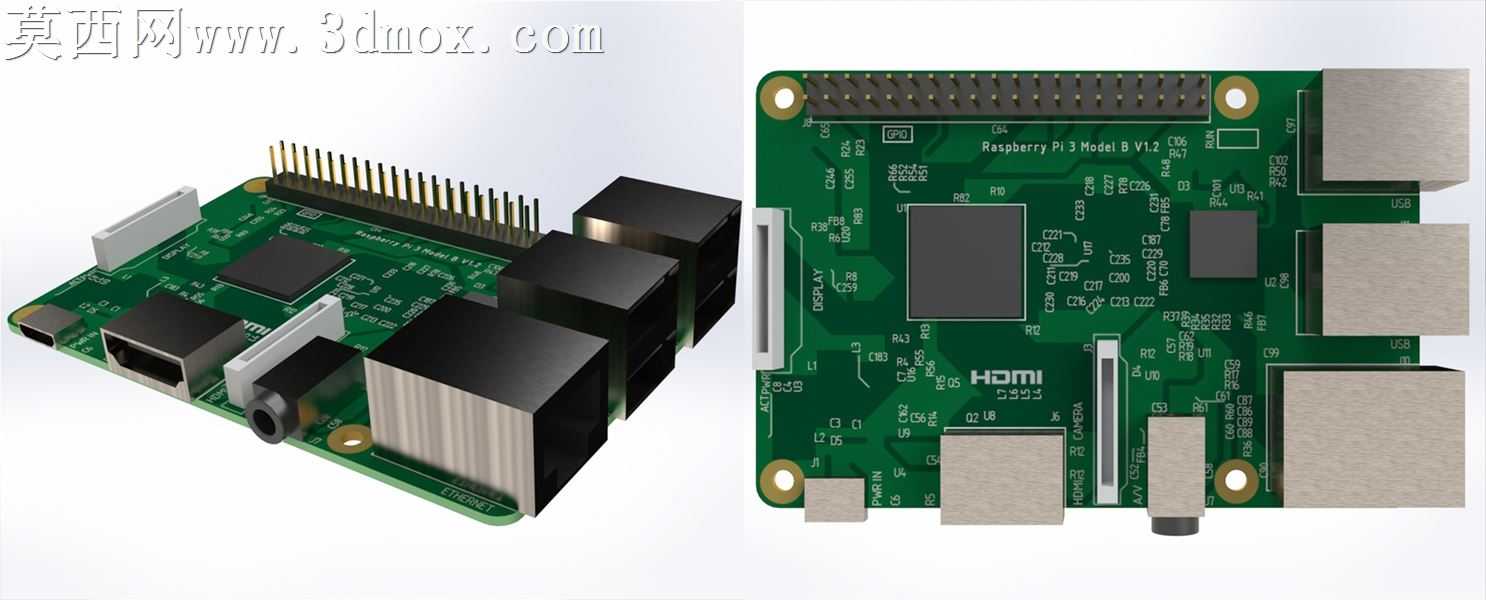

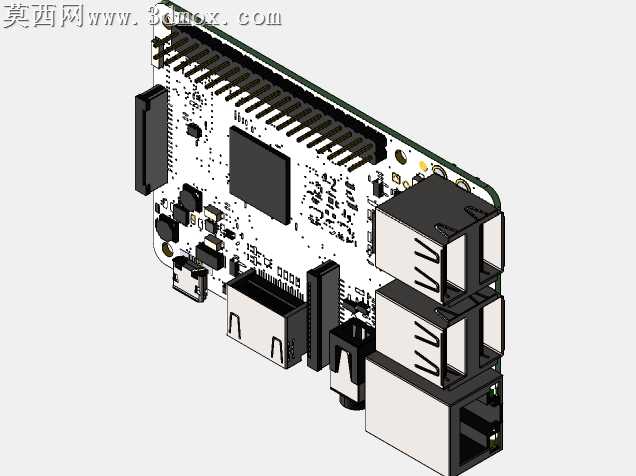

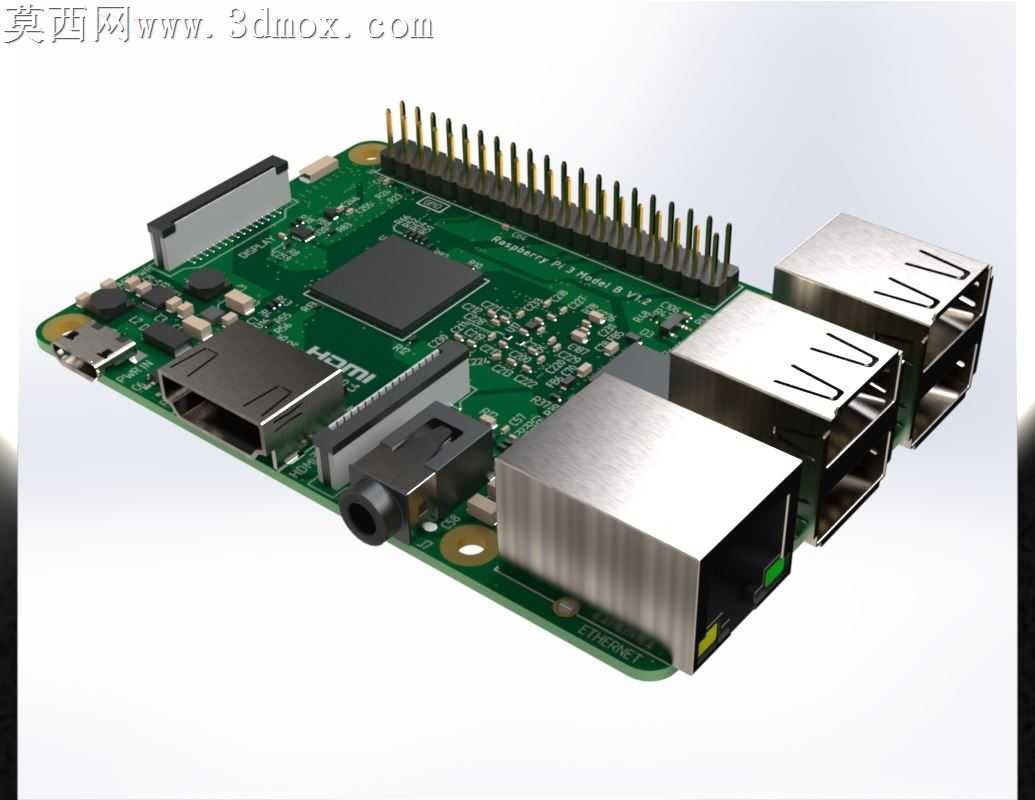

本作品针对覆盆子Pi3B型单板计算机进行三维数字化建模，建模过程中严格对照实体硬件的实际尺寸完成比例校准，确保各部件的装配关系与真实产品完全一致。建模阶段首先完成PCB主板主体的基底搭建，精准还原主板的板型轮廓、四角固定安装孔的位置与孔径，板边金手指排针的针脚数量、间距、排布顺序完全匹配实物规格，每一根针脚的柱体形态、高度都做了精细化处理，避免出现针脚错位、间距不均的问题。主板表面的元器件建模遵循分层次还原的思路：核心处理芯片、内存颗粒这类大尺寸元器件，不仅还原其方正的封装外形，还对芯片表面的丝印标识区域做了凹凸质感处理；板载的USB接口、以太网接口、HDMI接口、3.5mm音视频复合接口、Micro USB供电接口、Micro SD卡槽、CSI摄像头接口、DSI显示接口等外接端口，逐一还原接口的内部结构、金属屏蔽壳的形态、接口开口的尺寸，其中以太网接口的双层堆叠结构、USB接口的三端口排布都和实物完全对应；板上的电容、电阻、晶振、接口座等小型贴片元器件，按照实际的排布位置做阵列化布置，还原真实电路板的元器件疏密分布，同时对主板表面的走线丝印层做了纹理映射，还原PCB板特有的线路印刷质感。材质与渲染阶段，PCB主板基底采用典型的阻焊绿哑光材质，调整材质的粗糙度参数还原真实电路板的微磨砂质感；金属接口外壳、排针采用略带哑光的金属材质，模拟常用五金接口的轻微氧化质感；芯片表面采用带细微反光的塑封材质，不同容值的电容分别匹配陶瓷、电解对应的材质质感，避免所有元器件材质同质化。本次建模提供精细与简化两种配置版本，精细版本完整还原所有板载元器件的细节，可用于产品展示、结构验证类场景；简化版本保留主板的整体轮廓与外接接口的核心结构，省略微小贴片元器件的细节，可用于嵌入式项目的装配模拟、场景搭建等对模型面数要求更低的使用场景。建模过程中反复核对各接口的相对位置、主板厚度、排针突出高度等关键尺寸，确保模型可直接用于3D打印外壳适配、结构装配干涉检查等实际用途，渲染阶段采用柔和的侧方打光，凸显主板元器件的层次结构，避免强光造成的材质反光过强丢失细节，最终呈现的模型在视觉还原度与结构准确性上都达到较高水准。
