森海塞尔4.40BT头戴蓝牙耳机外观结构建模

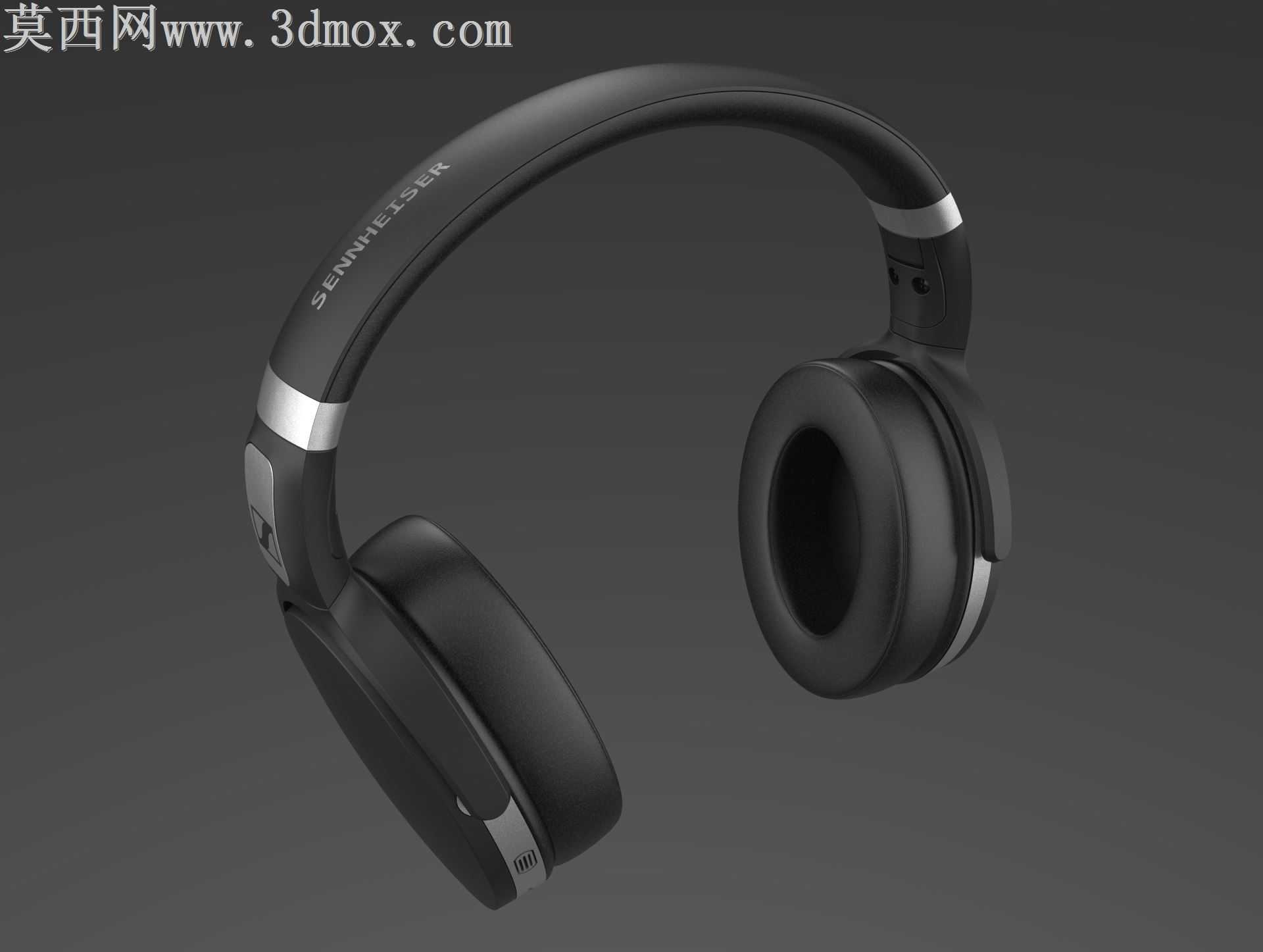

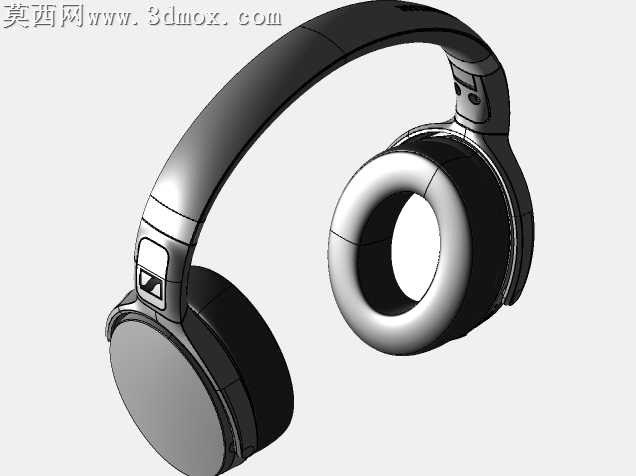

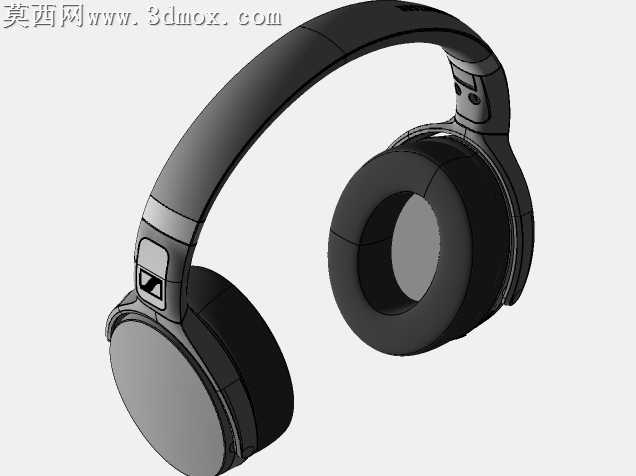

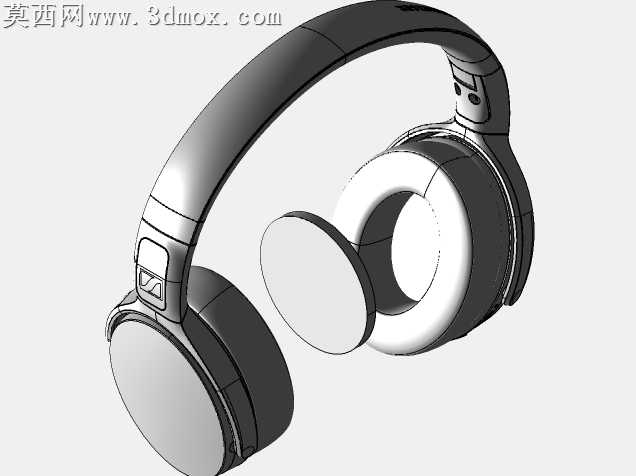

本次建模对象为森海塞尔4.40BT头戴式蓝牙耳机，整体建模围绕产品真实外观与结构比例展开，采用SolidWorks完成全参数化建模，兼顾外观还原度与结构合理性。建模初期先梳理产品整体轮廓：头梁部分采用弧形曲面建模，先绘制头梁的中心引导线，通过扫描特征生成头梁主体基础形态，头梁外侧的品牌标识区域采用包覆特征处理，精准还原标识的凹陷质感，头梁与耳罩衔接的金属装饰环采用旋转凸台结合圆角特征制作，还原金属件的亮面切边效果，头梁内侧的缓冲垫区域通过分割线划分曲面区域，单独赋予软质材质属性，模拟真实佩戴的软垫结构。耳罩部分作为建模核心，先绘制耳罩的椭圆基准轮廓，通过放样特征生成耳罩的腔体主体，耳罩外侧的功能按键区域采用拉伸切除结合凸台特征制作，还原按键的凸起形态与接缝细节，耳罩内侧的发声单元外圈采用环形旋转特征制作，耳垫部分采用多段曲面放样，模拟软质耳垫的饱满弧度，耳罩与头梁连接的转轴结构单独建模，还原转轴的转动连接结构，包括转轴的限位凸起、连接卡扣等细节，保证结构逻辑符合真实产品的装配关系。材质与渲染阶段，头梁主体采用哑光黑硬质塑料材质，调整材质的粗糙度参数模拟类肤触感的塑料质感，金属装饰环赋予高反射金属材质，添加轻微的环境反射效果还原金属亮面质感，耳垫部分采用哑光黑色软质皮革材质，调整材质的漫反射参数模拟皮革的细微纹理，耳罩外侧的品牌标识采用深色哑光材质，与主体塑料形成细微的质感差异。渲染时采用深灰色纯色背景，布置三点式布光：主光从侧上方打亮耳机主体轮廓，勾勒出头梁与耳罩的曲面弧度，辅光从另一侧补充暗部细节，避免暗部死黑，轮廓光从后方打亮耳机边缘，分离产品与背景，突出整体的形态层次感。建模过程中对原产品的细微误差做了合理化修正，在保证整体外观还原度的前提下，简化了部分对外观无影响的内部细碎结构，让模型整体面数更合理，既可以用于外观展示渲染，也可作为消费电子产品结构设计的参考案例，模型同时导出STEP与IGES通用格式，可适配多数三维软件打开编辑，满足不同场景的使用需求。
