谷歌Pixel3A智能手机外观结构三维数模

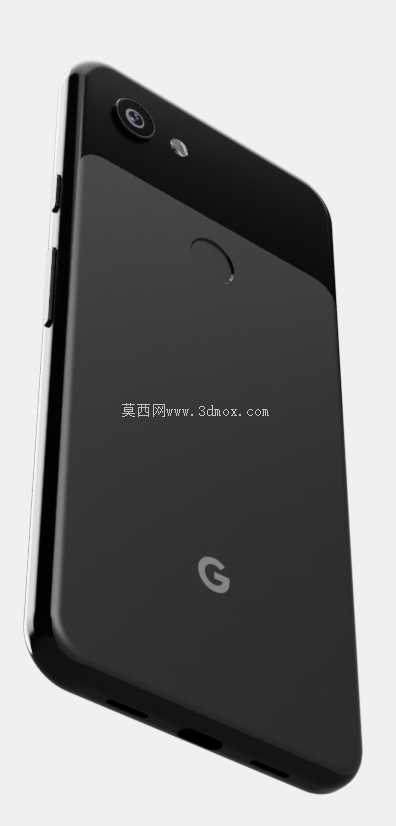

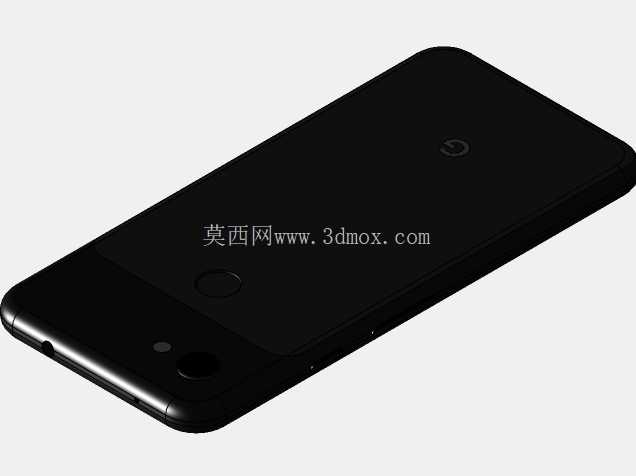

　　这款消费级移动通讯终端的外观结构建模，核心服务于消费电子结构设计环节的方案验证、配件适配开发以及外观手板打样前置校验工作，日常工作中做第三方手机保护壳开模前的结构干涉检查、车载手机支架的夹持尺寸匹配、无线充电模组的线圈对位校准，都可以基于这套数模完成前期的虚拟装配验证，省去反复实测实机的物料与时间成本。从实际建模逻辑来看，整个壳体的分型面完全贴合量产机型的实际装配逻辑，后盖与中框的拼接止口位置做了精准的曲面过渡，后置单摄的镜头保护圈凸起高度、闪光灯与镜头的相对位置、背部指纹识别模组的下沉深度都完全还原实机的装配公差带，建模过程中特意修正了初始方案里边角R角的偏差，将侧边弧度调整到符合人体工学握持的实际曲率，避免数模与实机尺寸偏差导致后续配件开模出现装夹松动、贴合不严的问题。

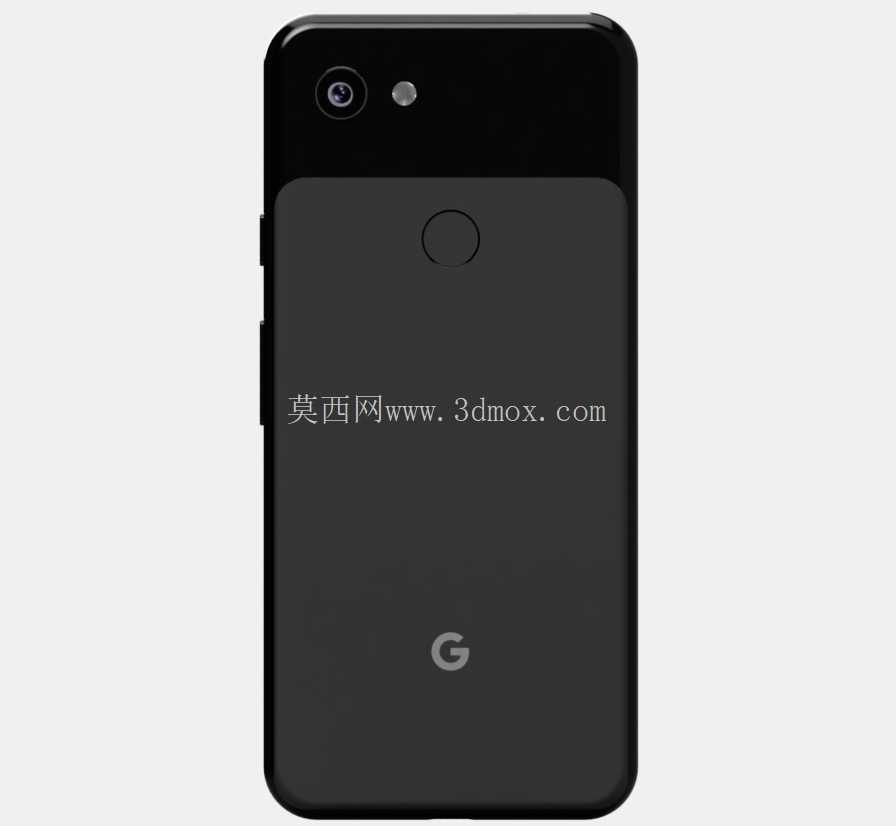

　　整机的外形尺寸边界严格遵循实机的握持比例，背部的品牌标识区域做了微凹的曲面处理，和后盖的磨砂质感区域形成视觉与结构上的层次区分，侧边的物理按键凸台高度、按键与中框的间隙预留都符合实际装配的公差要求，在做保护套建模的时候，可以直接提取外表面曲面做偏置处理，预留出合理的安装间隙，不用反复调整壁厚参数。从功能结构的还原度来看，顶部的降噪麦克风开孔、底部的扬声器格栅与充电接口位置、侧边的SIM卡托插槽位置都在数模上做了精准的位置标定，做周边配件开发的时候，可以直接对位开孔位置，避免出现开孔偏移影响配件实际使用的问题。

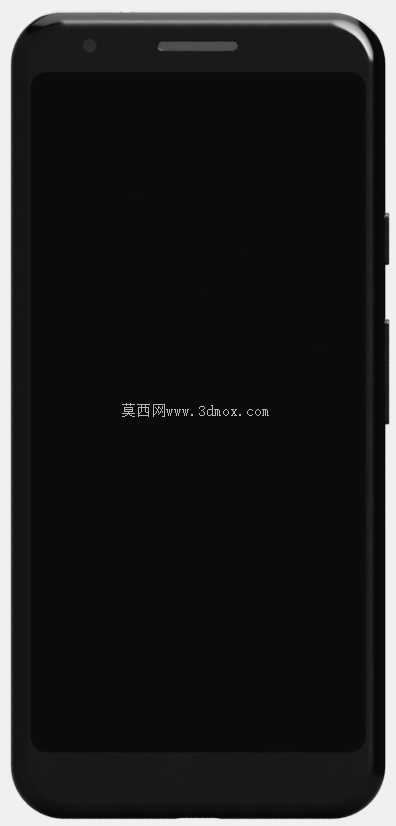

　　建模过程中对正面屏幕的边框衔接处做了结构优化，虽然初始建模阶段存在正面屏幕边框结构的细节缺失，但后盖与中框的完整曲面已经可以覆盖绝大多数外观适配类的设计需求，比如做手机背膜的切割路径规划、定制化后盖印花的图案定位、桌面手机支架的支撑面弧度匹配，都可以直接调用这套数模的曲面数据完成设计工作。在实际的结构设计工作中，这类消费电子终端的外观数模最核心的作用是减少逆向测绘的工作量，不用拿着实机反复扫点云、修曲面，直接基于精准的外观数模就可以快速完成周边配套产品的结构设计，比如做车载无线充电支架的时候，可以直接用数模模拟手机放置状态，调整充电线圈的对位位置、夹持臂的张开行程与夹持力度，确保不同厚度的保护套状态下都能实现稳定充电与牢靠夹持；做手机防水袋的设计时，可以基于数模的外形尺寸调整袋体的内部容腔，预留出按键与接口的避让空间，避免装袋后出现按键被持续按压、接口位置被挤压变形的问题。

　　整个数模的曲面质量满足常规的结构设计与渲染需求，曲面之间的连续性达到G2级别，做产品渲染的时候不会出现曲面折痕、光影断层的问题，也可以直接导入渲染软件做不同材质、不同配色的外观方案验证，提前预判不同表面处理工艺下的视觉效果，减少手板打样的迭代次数。
