表面处理工艺用真空吸附sope托盘结构

这款托盘结构主要面向通讯类小型零部件的表面处理工序场景设计，在实际产线布局中，这类托盘承担着工件定位、承载、配合真空系统完成工件固定的核心作用，区别于普通平面托盘，其结构设计完全匹配表面处理工序的作业需求。从实际使用场景来看，在通讯类小尺寸塑胶或金属结构件的打磨、喷涂、阳极氧化前装夹环节，传统的工装夹具容易在工件表面留下夹痕，且装夹效率低，无法适配批量连续作业需求，这款托盘通过内置的真空流道配合表面的多组吸附槽，可实现工件的无遮挡装夹，让工件待处理表面完全暴露，避免装夹位置出现处理盲区，也不会产生硬性装夹导致的工件形变或压痕。

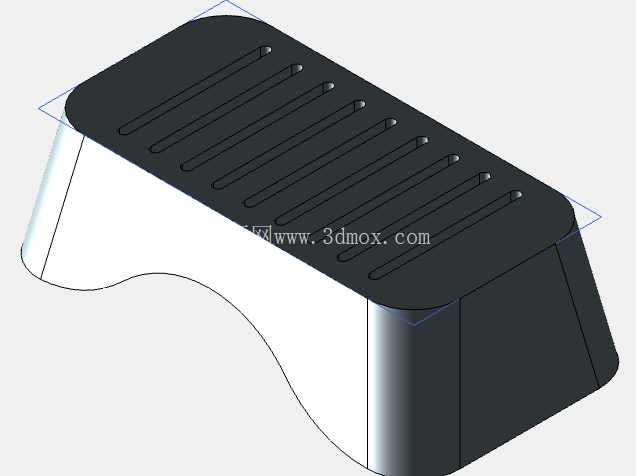

从功能特性上看，托盘顶面的长条形吸附槽采用等距排布设计，槽体端部做了圆弧过渡处理，既可以保证真空吸附时的气流均匀分布，避免局部吸附力不足导致工件在表面处理过程中移位，也能减少槽体边角的应力集中，提升托盘长期使用的结构强度。托盘的主体轮廓采用长圆形设计，两端的圆弧结构可以适配产线流转时的导轨定位，避免直角结构在流转过程中出现卡滞、磕碰的问题；托盘下部的内凹弧形结构，一方面是为了避让产线的顶升定位机构，让托盘在进入处理工位时可以精准落位，另一方面也减少了托盘自身的材料用量，降低整体重量，方便人工取放或机械臂抓取。

设计过程中，首先要考虑的是真空吸附的有效覆盖范围，吸附槽的长度、宽度、槽深参数需要匹配常见通讯类小型工件的尺寸，保证不同规格的工件放置在托盘上时，至少有3条以上的吸附槽可以覆盖工件底面，形成稳定的吸附腔；其次是托盘的安装边界，整体长宽尺寸需要适配现有表面处理产线的标准工装位尺寸，底部的定位缺口位置与产线的定位销完全匹配，不需要额外改造现有产线即可直接投入使用，托盘的整体高度控制在常规工装的高度范围内，不会影响表面处理设备的喷头、磨头的作业行程。

从结构细节来看，托盘的侧壁做了适度的拔模斜度，不管是采用机加工还是注塑工艺生产，都可以顺利脱模或完成加工，侧壁与顶面的交接处做了小圆角过渡，避免尖锐边角在作业过程中划伤操作人员或刮蹭工件表面。托盘的真空接口预留位置在侧面的隐蔽区域，连接真空管路后不会超出托盘的整体轮廓边界，避免流转过程中管路与周边设备发生干涉。在实际工况下，这类托盘需要长期接触表面处理所用的各类化学试剂、打磨产生的粉尘，因此结构设计时尽量减少了狭小的缝隙结构，所有槽体均为开放式设计，方便作业后清理残留的废液、废渣，避免杂质堆积堵塞真空吸附孔，影响吸附效果。

不同于通用型承载托盘，这款托盘的设计完全围绕表面处理工序的特定需求展开，没有多余的冗余结构，顶面的平面度公差控制在较高精度范围内，保证工件放置后不会出现翘曲，吸附时可以完全贴合托盘表面，不会出现漏气失压的问题。托盘的壁厚设计经过受力校核，在满负载承载工件、同时承受真空负压的情况下，不会出现明显的形变，保证长期反复使用的结构稳定性，下部的支撑筋结构沿着托盘的受力方向排布，在不增加过多壁厚的前提下提升了整体的结构刚性，避免托盘在流转过程中因受力不均出现弯折变形。在产线适配性上，托盘的边角位置预留了RFID标签安装位，可配合产线的识别系统实现托盘的全流程追溯，满足数字化产线的管理需求，不需要额外加装标识支架，整体结构一体化程度高，减少了后续组装维护的工作量。
