大疆运动相机二代便携数码影像设备

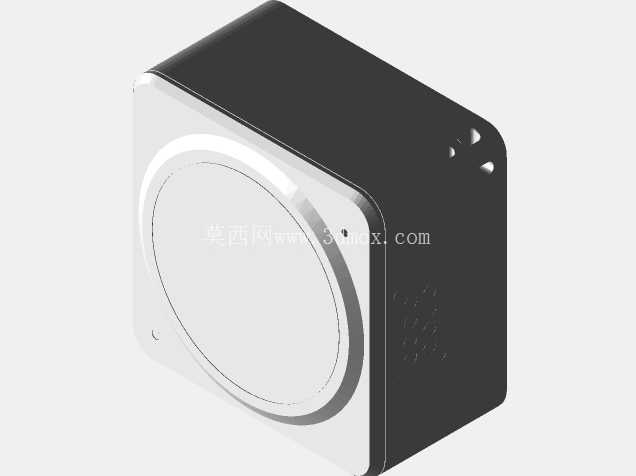

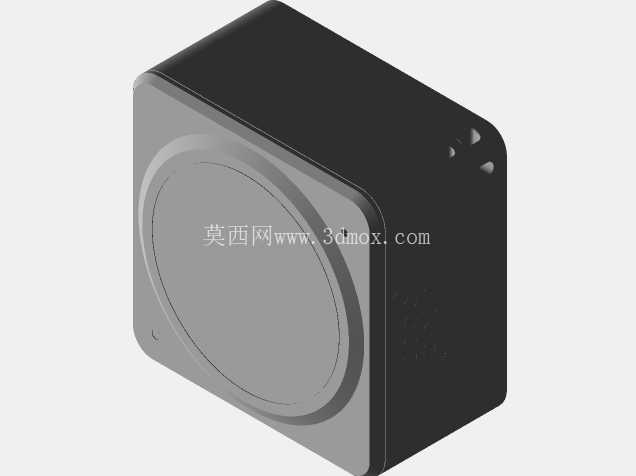

从结构设计的角度拆解这款运动影像设备，首先要明确它的核心使用场景——户外极限运动跟拍、第一视角骑行记录、水下探索拍摄、vlog随身记录这些场景，对设备的结构强度、安装适配性、握持手感都有非常具体的要求。先看外形设计，整体采用近似立方体的切角造型，没有多余的突出结构，这种设计首先是为了降低磕碰时的应力集中，边角做的大弧度过渡，在设备意外跌落时，能让冲击力沿着弧面分散，不会像直角结构那样在边角处产生应力断裂点。正面的镜头保护圈做了略微凸起的环形结构，这个结构不是装饰件，当设备正面朝下放置或者发生正面碰撞时，凸起的保护圈会先接触接触面，避免镜头镜片直接受力刮花或者碎裂，保护圈的厚度经过测算，刚好比镜头最外沿高出1.2mm左右，既不会因为凸起过多影响广角镜头的拍摄视角，又能提供足够的防护余量。

设备的主体外壳采用PC加玻纤的复合材质，表面做了细磨砂处理，这种处理一方面是提升握持时的摩擦力，在手部出汗或者佩戴防水手套操作时不容易打滑，另一方面磨砂表面不容易残留指纹和划痕，长期户外使用也能保持外观的完整性。机身侧面的功能按键做了内凹式设计，按键表面和机身外壳基本齐平，这种设计是为了避免在安装保护壳或者外接配件时，按键被意外挤压触发误操作，按键的触发行程设置在1.5mm，按压力度控制在3.5N左右，戴薄款户外手套也能清晰感知按键触发的反馈，不会出现按不动或者误触的情况。

从安装边界来看，设备底部预留了标准的快装接口位，兼容市面上主流的运动相机支架，不管是头盔粘贴座、车把固定夹、胸带快装板还是自拍杆接口，都可以直接适配，不需要额外加装转换底座。机身的整体尺寸控制在非常紧凑的范围内，安装到头盔侧面时，不会因为体积过大增加风阻，高速骑行时也不会因为设备突出过多产生明显的风噪，同时紧凑的体积也能降低安装后的重心偏移量，长时间佩戴头盔不会因为设备重量产生单侧的压迫感。设备的接缝处做了错位式的止口设计，配合防水胶圈，可以实现裸机10米深度的防水能力，这种止口结构比单纯的平面胶圈密封可靠性更高，即使在水压作用下，胶圈也不会因为挤压移位，能持续保持密封性能，满足浮潜、冲浪这类水上运动的使用需求。

从功能布局的设计思路来看，机身顶部的状态指示灯做了柔光处理，在强光户外环境下也能清晰看到设备的录制状态，同时指示灯的亮度不会过高，在夜间拍摄时不会产生光污染影响画面。机身侧面的接口处做了密封胶塞，胶塞和机身采用连体式设计，避免频繁开启胶塞导致配件丢失，胶塞的卡扣结构做了二次锁紧设计，即使在剧烈震动的使用场景下，胶塞也不会意外弹开导致接口进水进灰。设备的内部结构做了分层式布局，电池仓和主板仓之间设置了隔热缓冲层，一方面是避免长时间录制时主板产生的热量传导到电池，影响电池的放电稳定性，另一方面缓冲层可以吸收跌落时的冲击，保护主板上的精密电子元件不会因为震动出现虚焊。镜头模组的安装采用了悬浮式固定结构，镜头和外壳之间通过软胶圈连接，当设备受到冲击时，软胶圈可以吸收大部分震动能量，避免镜头光轴偏移，保证拍摄画面的清晰度。

在实际使用的适配性上，这款设备的边角切角设计刚好可以适配大部分第三方的保护边框，安装边框后不会出现卡键或者遮挡镜头的情况，机身的散热槽隐藏在侧面的拼接缝处，既不会因为开孔过大影响防水性能，又能通过缝隙形成空气对流，带走长时间录制产生的热量，避免设备因为过热触发保护停机。设备的电池仓盖做了防滑齿设计，即使手上沾水也能轻松推开仓盖更换电池，仓盖的锁紧结构采用滑动式卡扣，卡扣的锁紧力度经过调校，扣合后会有清晰的反馈声，不需要额外检查就能确认仓盖已经锁紧到位。从结构工程师的角度看，这款设备的每一处外形设计都对应了实际使用场景的具体需求，没有多余的装饰性结构，所有的造型特征都服务于防护性、安装适配性和操作便利性，在紧凑的体积内平衡了结构强度、防水性能和散热需求，不管是日常随身记录还是户外极限场景使用，都能满足结构可靠性的要求。
